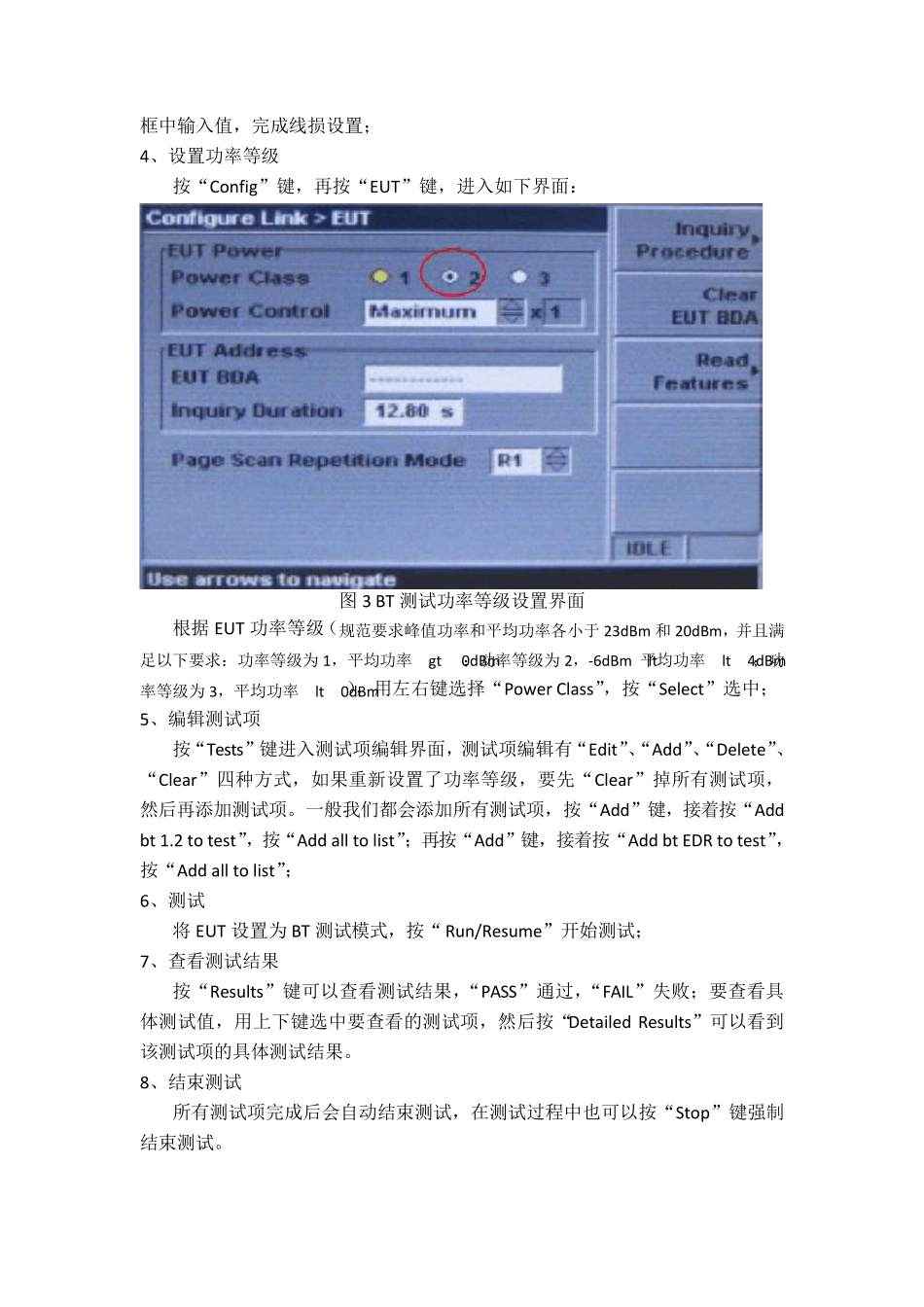

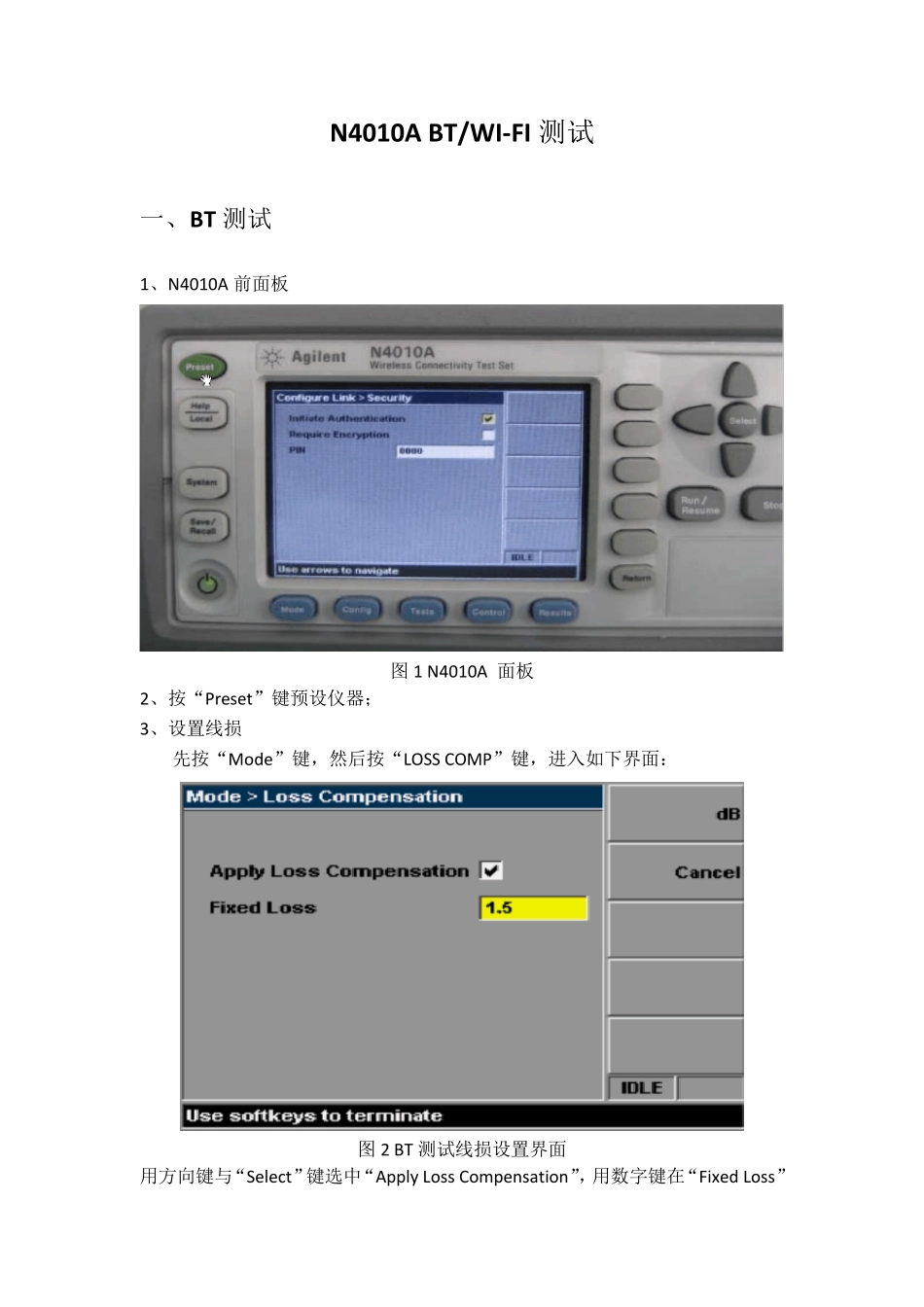

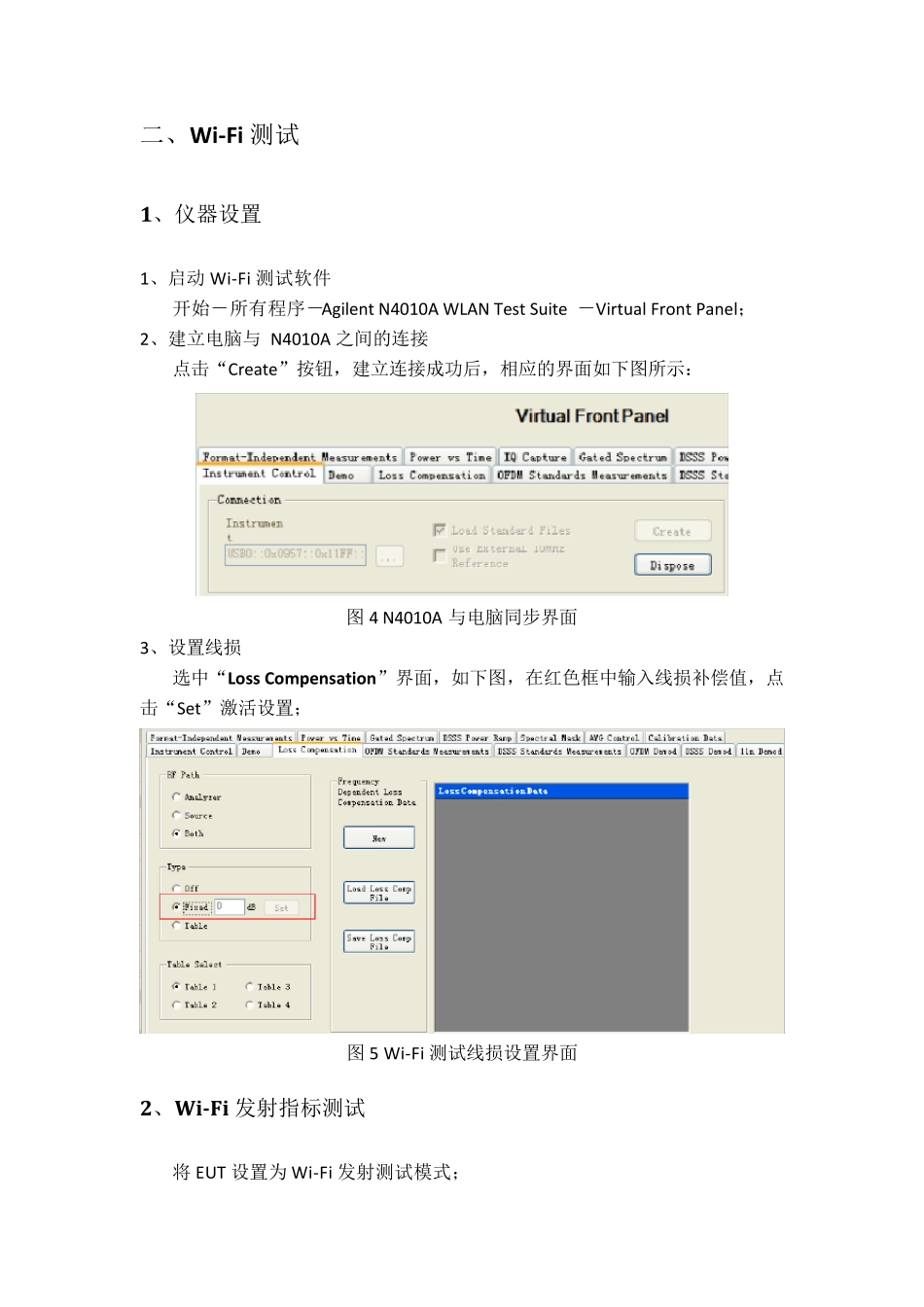

N4010A BT/W I-FI 测试 一、BT 测试 1、N4010A 前面板 图1 N4010A 面板 2、按“Preset”键预设仪器； 3、设置线损 先按“Mode”键，然后按“LOSS COMP”键，进入如下界面： 图2 BT 测试线损设置界面 用方向键与“Select”键选中“Apply Loss Compensation”，用数字键在“Fixed Loss”框中输入值，完成线损设置； 4、设置功率等级 按“Config”键，再按“EUT”键，进入如下界面： 图 3 BT 测试功率等级设置界面 根据 EUT 功率等级（规范要求峰值功率和平均功率各小于 23dBm 和 20dBm，并且满足以下要求：功率等级为 1，平均功率> 0dBm；功率等级为 2，-6dBm<平均功率<4dBm；功率等级为 3，平均功率<0dBm），用左右键选择“Pow er Class”，按“Select”选中； 5、编辑测试项 按“Tests”键进入测试项编辑界面，测试项编辑有“Edit”、“Add”、“Delete”、“Clear”四种方式，如果重新设置了功率等级，要先“Clear”掉所有测试项，然后再添加测试项。一般我们都会添加所有测试项，按“Add”键，接着按“Add bt 1.2 to test”，按“Add all to list”；再按“Add”键，接着按“Add bt EDR to test”，按“Add all to list”； 6、测试 将 EUT 设置为 BT 测试模式，按“Run/Resume”开始测试； 7、查看测试结果 按“Results”键可以查看测试结果，“PASS”通过，“FAIL”失败；要查看具体测试值，用上下键选中要查看的测试项，然后按“Detailed Results”可以看到该测试项的具体测试结果。 8、结束测试 所有测试项完成后会自动结束测试，在测试过程中也可以按“Stop”键强制结束测试。 二、Wi-Fi 测试 1、仪器设置 1、启动Wi-Fi 测试软件 开始－所有程序－Agilent N4010A WLAN Test Su ite －Virtu al Front Panel； 2、建立电脑与 N4010A 之间的连接 点击“Create”按钮，建立连接成功后，相应的界面如下图所示： 图 4 N4010A 与电脑同步界面 3、设置线损 选中“Loss Compensation”界面，如下图，在红色框中输入线损补偿值，点击“Set”激活设置； 图 5 Wi-Fi 测试线损设置界面 2、Wi-Fi发射指标测试 将 EUT 设置为 Wi-Fi 发射测试模式； 在测试界面，11b 对应为DSSS 信号，11a/g 对应OFDM 信号；有些测试界面会有“Force multi”、“Force once”、“Init”按钮，分别表示连续多次测量（测量次数由左边的数字输入框决定，默认是...
