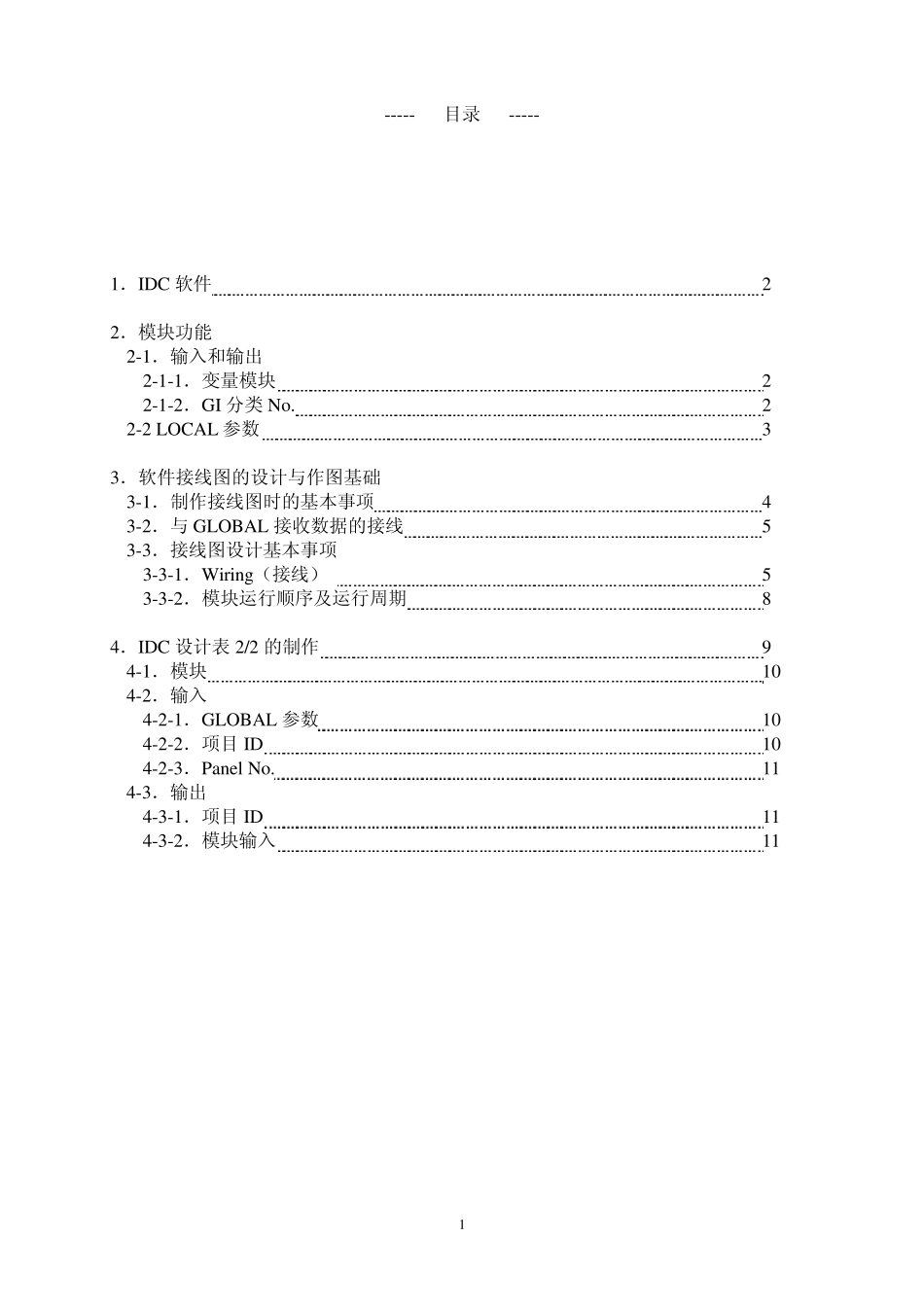

1 DDC 调试培训 山武 楼宇系统公司 2004 年 8 月 IDC 软件流程图表指导 1 ----- 目录 ----- 1．IDC 软件 2 2．模块功能 2-1．输入和输出 2-1-1．变量模块 2 2-1-2．GI 分类No. 2 2-2 LOCAL 参数 3 3．软件接线图的设计与作图基础 3-1．制作接线图时的基本事项 4 3-2．与 GLOBAL 接收数据的接线 5 3-3．接线图设计基本事项 3-3-1．Wiring（接线） 5 3-3-2．模块运行顺序及运行周期 8 4．IDC 设计表 2/2 的制作 9 4-1．模块 10 4-2．输入 4-2-1．GLOBAL 参数 10 4-2-2．项目ID 10 4-2-3．Panel No. 11 4-3．输出 4-3-1．项目ID 11 4-3-2．模块输入 11 2 1． IDC 软件 IDC 的S/W 制作中可用的模块，基本与M10 控制器相同，即资料A1-4587（M10 控制器用模块集）中所示，除“LRT”之外的35 种，以及两种 IDC 专用模块“LRX”和“SW”，共 37 种。其中10 种为变量模块（参照次项）。 将这些模块组合而成的S/W 加入数据设定器，并向 IDC 加载，IDC 方可成为实现目标控制的控制器。 2． 模块的功能 2-1．输入（GI：GLOBAL INPUT）和输出（GO： GLOBAL OUTPUT） 2-1-1．可变模块 模块的输入输出数等可变的部分称作可变模块。这些模块可在不改变基本功能的情况下增加输入输出。 V1V2U 1 2 ADD 2V1 V2V3U 1 2 3 ADD 3 动作：V1+V2=U V1+V2+V3=U 图 2-1 可变模块 2-1-2．GI 分类 No. GI、GO 的序号一般从左开始计数。另外，数据设定器的识别需按照模块集的顺序进行，且不可更改。 HYS RVU 1 2 3 CMPHYSRVU 1 2 3 CMP 图 2-2 GI 分类 No.举例 3 2-2 LOCAL 参数 37 种模块中，拥有内部参数的有20 种。其内部参数即称为LOCAL PARAMETER（LP）（参照模块集P2）。拥有LOCAL 参数的模块中，需要通过对这些参数的设定，来决定该模块的使用方法和功能。图2-3（a）、（b）中所示即是有关LOCAL 参数的举例。 比较器：对输入V 和输出R 的大小进行比较，并向U 进行输出。（LP 为1 个） HYSRVU 1 2 3 CMP 焓运算：从干球温度DB 与相对湿度RH，或从干球温度DB 与露点温度DPT 开始进行焓运算。（LP为1 个） Ⅰ）LP1：FLG=1（ON）时，从DB 与RH 开始运算。 Ⅱ）LP1：FLG=0（OFF）时，从DB 与DPT 开始运算。 (b)ET：焓运算 图2-3 LOCAL 参数设定例 Ⅰ）LP1：DR=1（ON）条件下正动作 输出U Ⅱ）LP1：DR=0...
