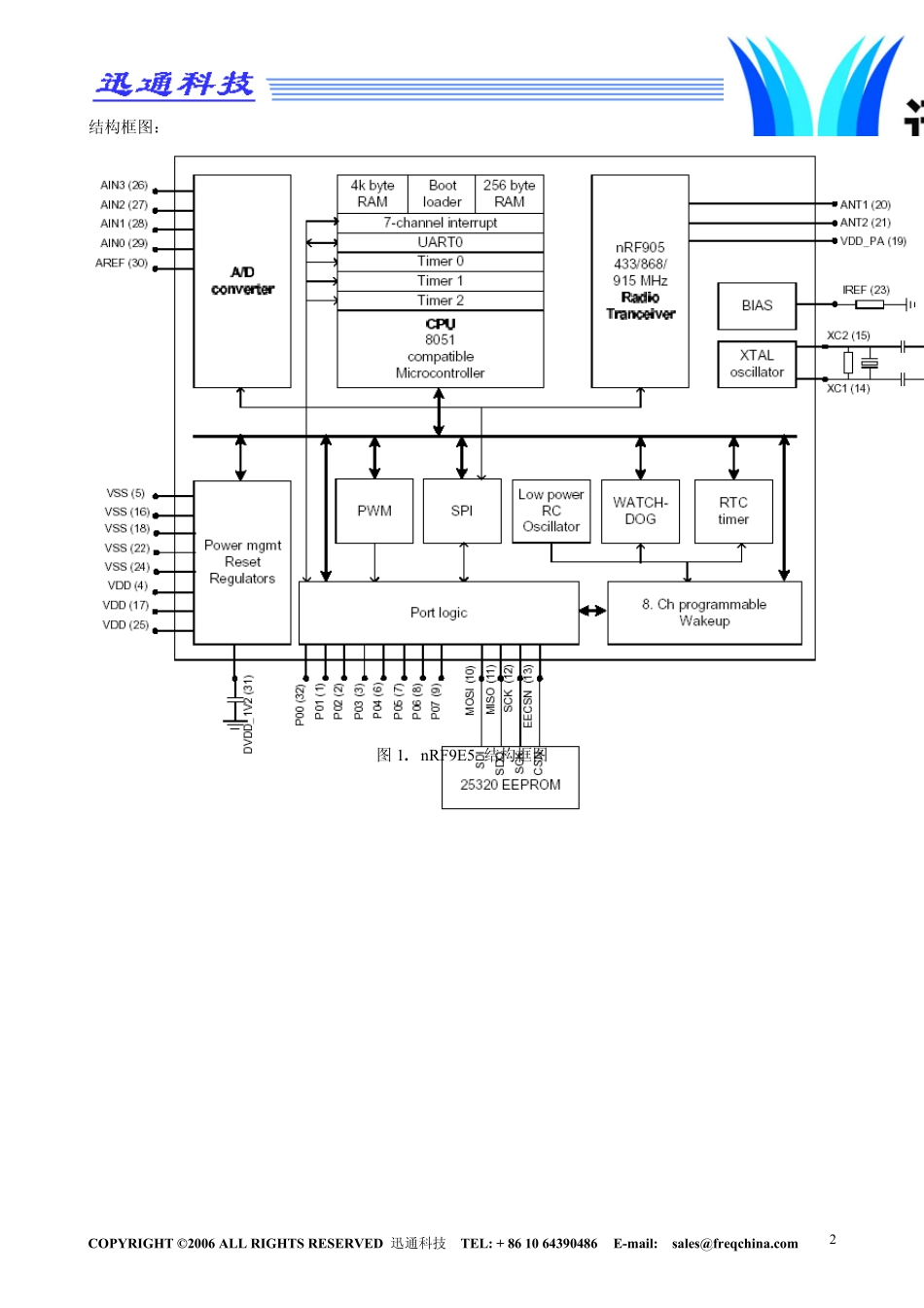

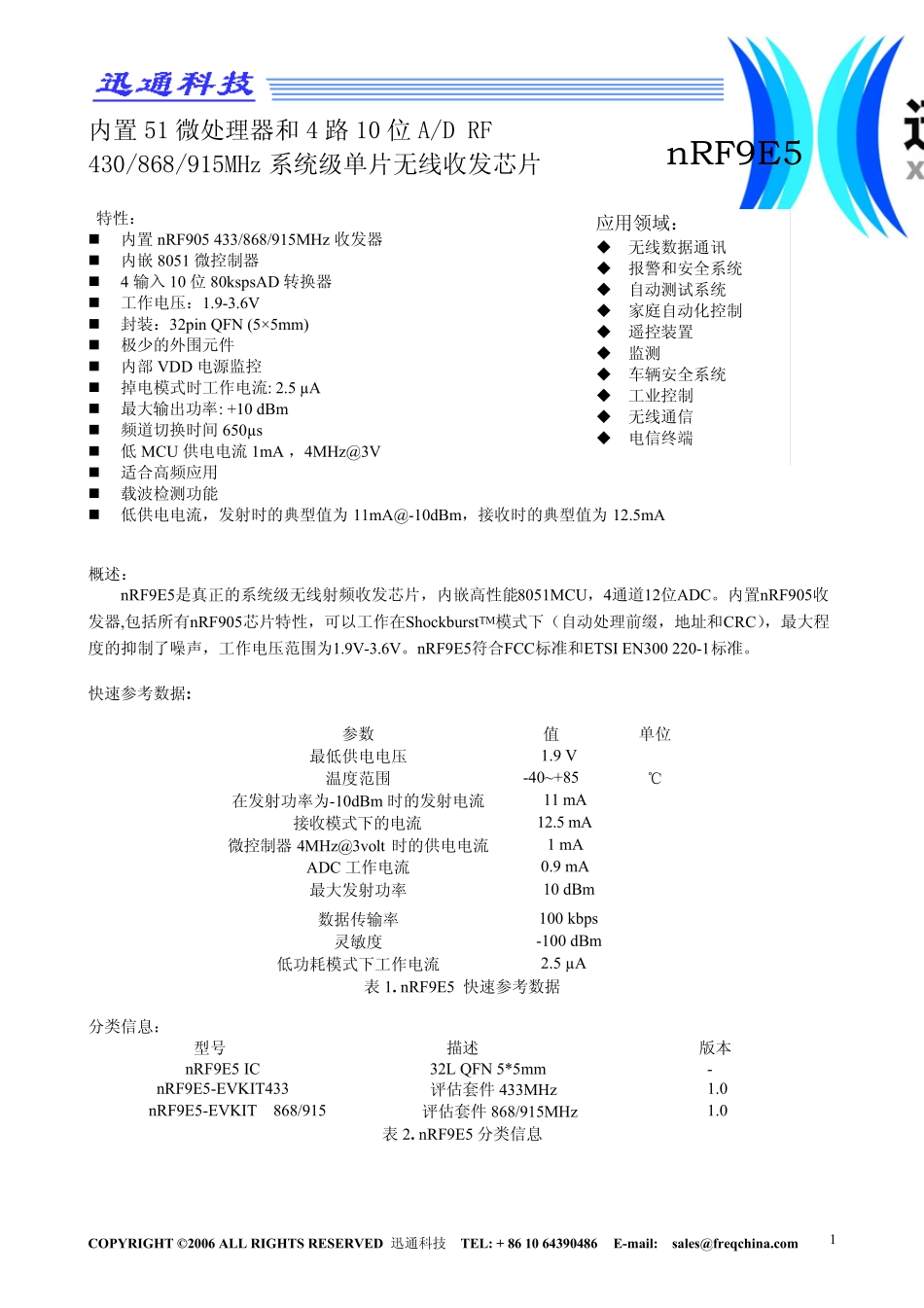

COPYRIGHT © 2006 ALL RIGHTS RESERVED 迅通科技 TEL: + 86 10 64390486 E-mail: sales@freqchina.com 1内置51 微处理器和4 路10 位A/D RF 430/868/915MHz 系统级单片无线收发芯片 nRF9E5 特性： 内置nRF905 433/868/915MHz 收发器 内嵌8051 微控制器 4 输入10 位80kspsAD 转换器 工作电压：1.9-3.6V 封装：32pin QFN (5×5mm) 极少的外围元件 内部VDD 电源监控 掉电模式时工作电流: 2.5 µA 最大输出功率: +10 dBm 频道切换时间650µs 低MCU 供电电流 1mA ，4MHz@3V 适合高频应用 载波检测功能 低供电电流，发射时的典型值为11mA@-10dBm，接收时的典型值为12.5mA 概述： nRF9E5是真正的系统级无线射频收发芯片，内嵌高性能8051MCU，4通道12位ADC。内置nRF905收发器,包括所有nRF905芯片特性，可以工作在ShockburstTM模式下（自动处理前缀，地址和CRC），最大程度的抑制了噪声，工作电压范围为1.9V-3.6V。nRF9E5符合FCC标准和ETSI EN300 220-1标准。 快速参考数据: 参数 值 单位 最低供电电压 1.9 V 温度范围 -40~+85 ℃ 在发射功率为-10dBm 时的发射电流 11 mA 接收模式下的电流 12.5 mA 微控制器4MHz@3volt 时的供电电流 1 mA ADC 工作电流 0.9 mA 最大发射功率 10 dBm 数据传输率 100 kbps 灵敏度 -100 dBm 低功耗模式下工作电流 2.5 µA 表 1. nRF9E5 快速参考数据 分类信息： 型号 描述 版本 nRF9E5 IC 32L QFN 5*5mm - nRF9E5-EVKIT433 评估套件433MHz 1.0 nRF9E5-EVKIT 868/915 评估套件868/915MHz 1.0 表 2. nRF9E5 分类信息 应用领域： 无线数据通讯 报警和安全系统 自动测试系统 家庭自动化控制 遥控装置 监测 车辆安全系统 工业控制 无线通信 电信终端 COPYRIGHT © 2006 ALL RIGHTS RESERVED 迅通科技 TEL: + 86 10 64390486 E-mail: sales@freqchina.com 2结构框图： 图1. nRF9E5 结构框图 COPYRIGHT © 2006 ALL RIGHTS RESERVED 迅通科技 TEL: + 86 10 64390486 E-mail: sales@freqchina.com 3目录： 1. 概述 1.1 微控制器 1.2 脉宽调制 PWM 1.3 连续可编程接口SPI 1.4 端口逻辑 1.5 电源管理 1.6 低频时钟，RTC 唤醒定时器， GPIO 唤...
