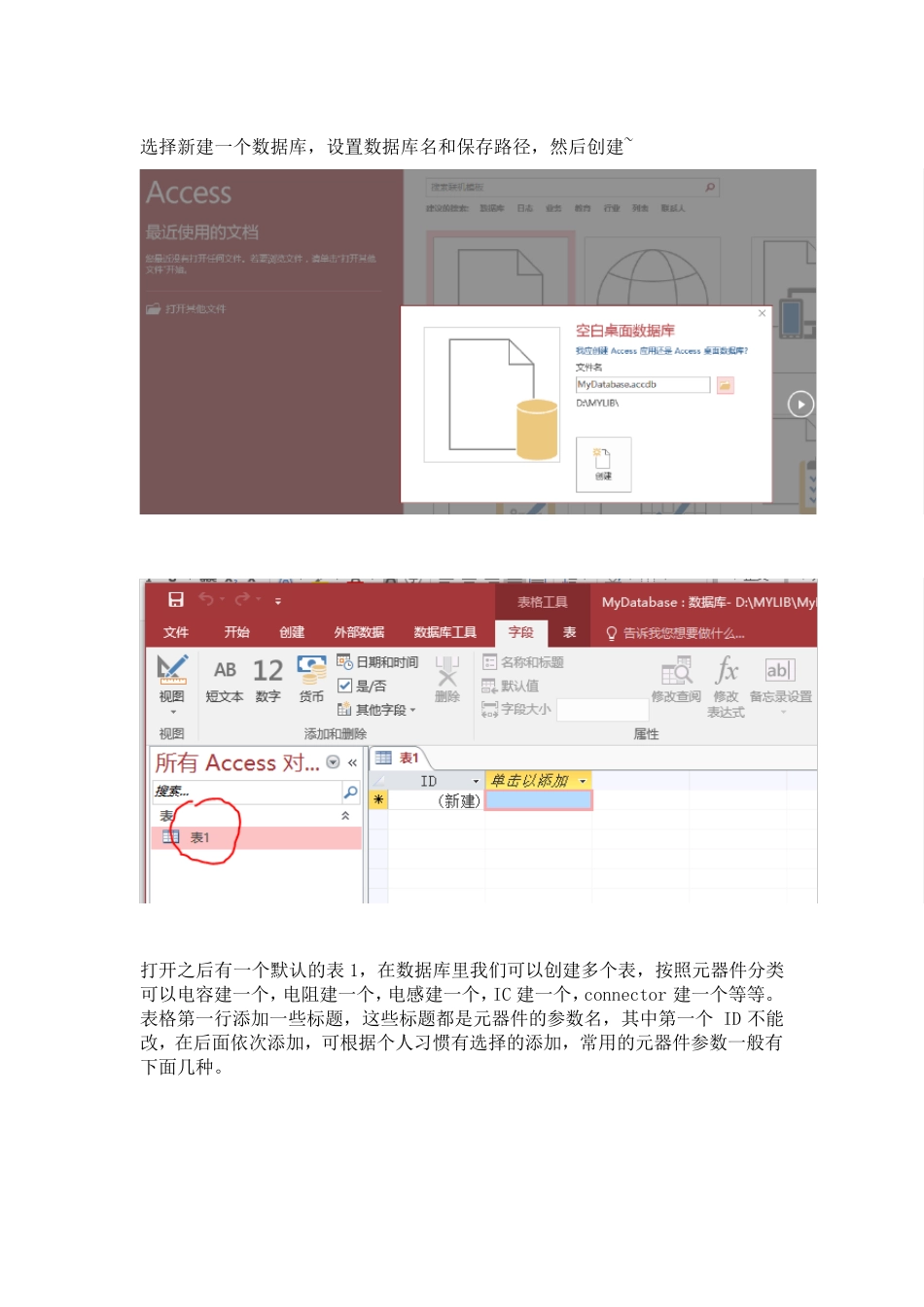

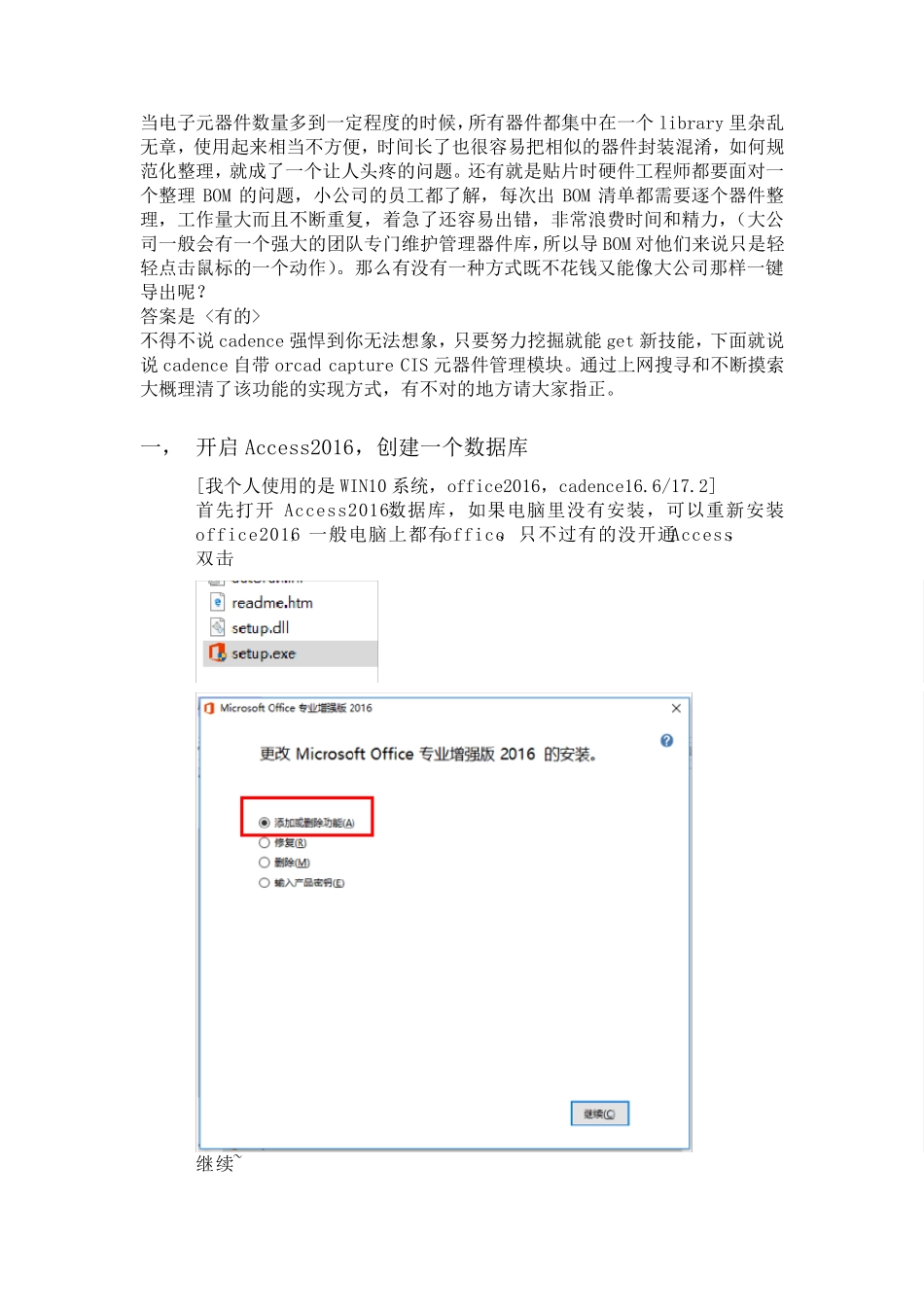

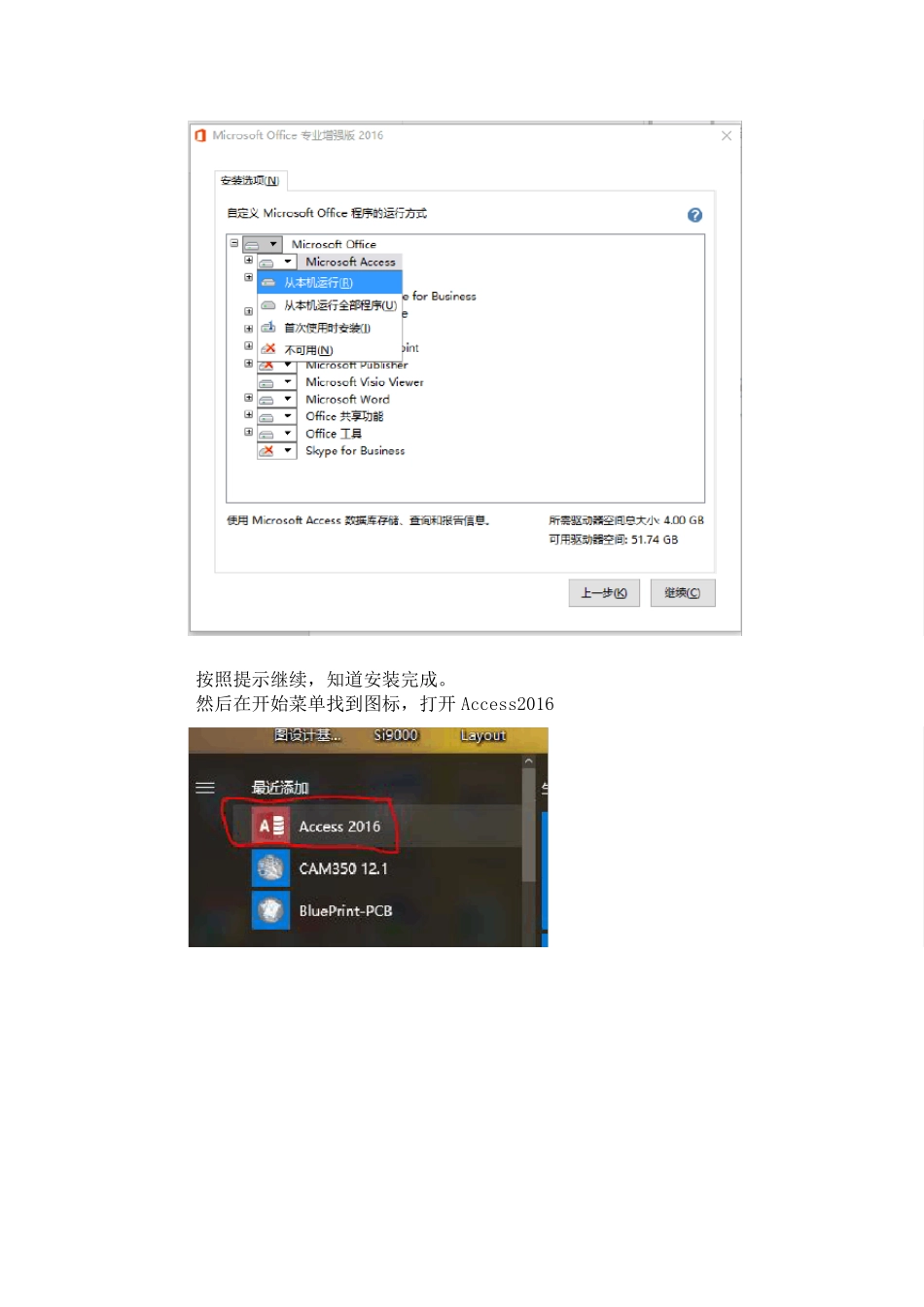

当电子元器件数量多到一定程度的时候，所有器件都集中在一个library 里杂乱无章，使用起来相当不方便，时间长了也很容易把相似的器件封装混淆，如何规范化整理，就成了一个让人头疼的问题。还有就是贴片时硬件工程师都要面对一个整理BOM 的问题，小公司的员工都了解，每次出 BOM 清单都需要逐个器件整理，工作量大而且不断重复，着急了还容易出错，非常浪费时间和精力，（大公司一般会有一个强大的团队专门维护管理器件库，所以导 BOM 对他们来说只是轻轻点击鼠标的一个动作）。那么有没有一种方式既不花钱又能像大公司那样一键导出呢？ 答案是 <有的> 不得不说 cadence 强悍到你无法想象，只要努力挖掘就能get 新技能，下面就说说 cadence 自 带 orcad capture CIS 元器件管理模 块 。通 过 上 网 搜 寻 和不断摸 索大概 理清了该 功 能的实 现 方式，有不对的地 方请 大家 指 正 。 一， 开 启 Access2016，创 建 一个数据 库 [我 个人使用的是 WIN10 系 统 ，office2016，cadence16.6/17.2] 首 先 打 开Access2016数据 库，如果 电脑 里没有安 装，可 以重新安 装office2016，一般电脑 上 都有office，只不过 有的没开 通 Access， 双 击 继 续 ~ 按照提示继续，知道安装完成。 然后在开始菜单找到图标，打开 Access2016 选择新建一个数据库，设置数据库名和保存路径，然后创建~ 打开之后有一个默认的表1，在数据库里我们可以创建多个表，按照元器件分类可以电容建一个，电阻建一个，电感建一个，IC 建一个，connector 建一个等等。表格第一行添加一些标题，这些标题都是元器件的参数名，其中第一个ID 不能改，在后面依次添加，可根据个人习惯有选择的添加，常用的元器件参数一般有下面几种。 创建完成后如下图所示, 然后将所有的元器件信息输入数据库，【细心，细心，再细心】 二， 设置Capture.ini 其中原理图符号（schematic part）和器件封装（PCB Footprint）路径要在Capture.ini设置一下。 打开Orcad Capture CIS，随便打开一个原理图，在主窗口下面Session log（Window——勾选 Session log）找到配置文件所在位置， 找到 Capture.ini，选中右键以记事本方式打开， 将文件中默认的封装路径设置为自己创建的库路径 [Allegro Footprints] Dir0=D:\MYLIB\footprint\IC Dir1=D:\MYLIB\footprint\Connector (可根据分类文件夹，添加多...
