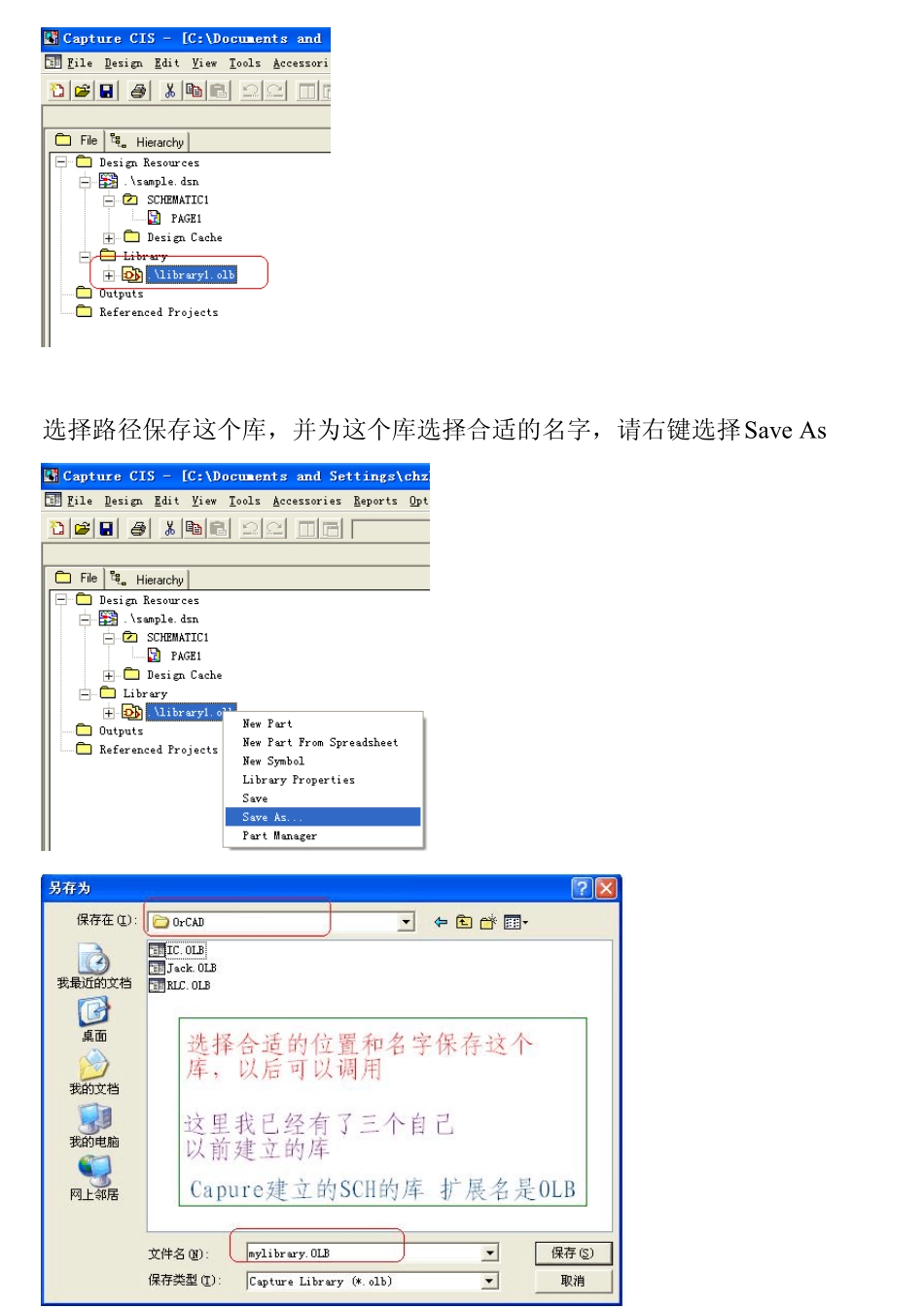

OrCAD Captu re CIS 绘制原理图之一建立 SCH 的 LIB，绘制 SCH封装 打开 Captu re CIS ，新建一个工程，Captu re 管理文件统统是工程的概念，这一点跟 Protel99 相似，所有的文件包括 LIB（库）、 DSN （原理图设计文件） 等都是在工程中。如果你已经有了工程，随便打开一个工程也可以完成 SCH（原理图）的 LIB 的制作 为这个工程选择一个合适的路径，取一个合适的名字 会默认打开一个 DSN 的设计界面，关闭就可以了 到主管理页面 新建一个库 默认建立一个库 选择路径保存这个库，并为这个库选择合适的名字，请右键选择 Save As 保存好后，可以看到库的路径和名字都发生了改变了 为库中添加一个封装（元件） 为封装增加 pin 关于 pin 的形状你可以自己修改看到效果，pin 的类型后续再慢慢摸索。 界限框可以随意拉大或者拉小，根据需要。现在把所有 pin 添加完成 为元件增加一个边框，注意上图的虚线框不是边框，是界限框，实际的元件是看不到的。我就是用 LINE 绕这个虚线框画一个封闭的框 绘制过程中，按键盘中的 ESC 取消当前模式，I 放大视图 O 缩小视图。选中后按键盘上的 Delete 可以删除 绘制完毕，保存 绘制完毕，关闭绘制界面，进入工程管理主界面 （在我写的“OrCAD 元件封装的问题.pdf”也有一些相关内容介绍） Edit By ：Joison QQ 群：16341710
