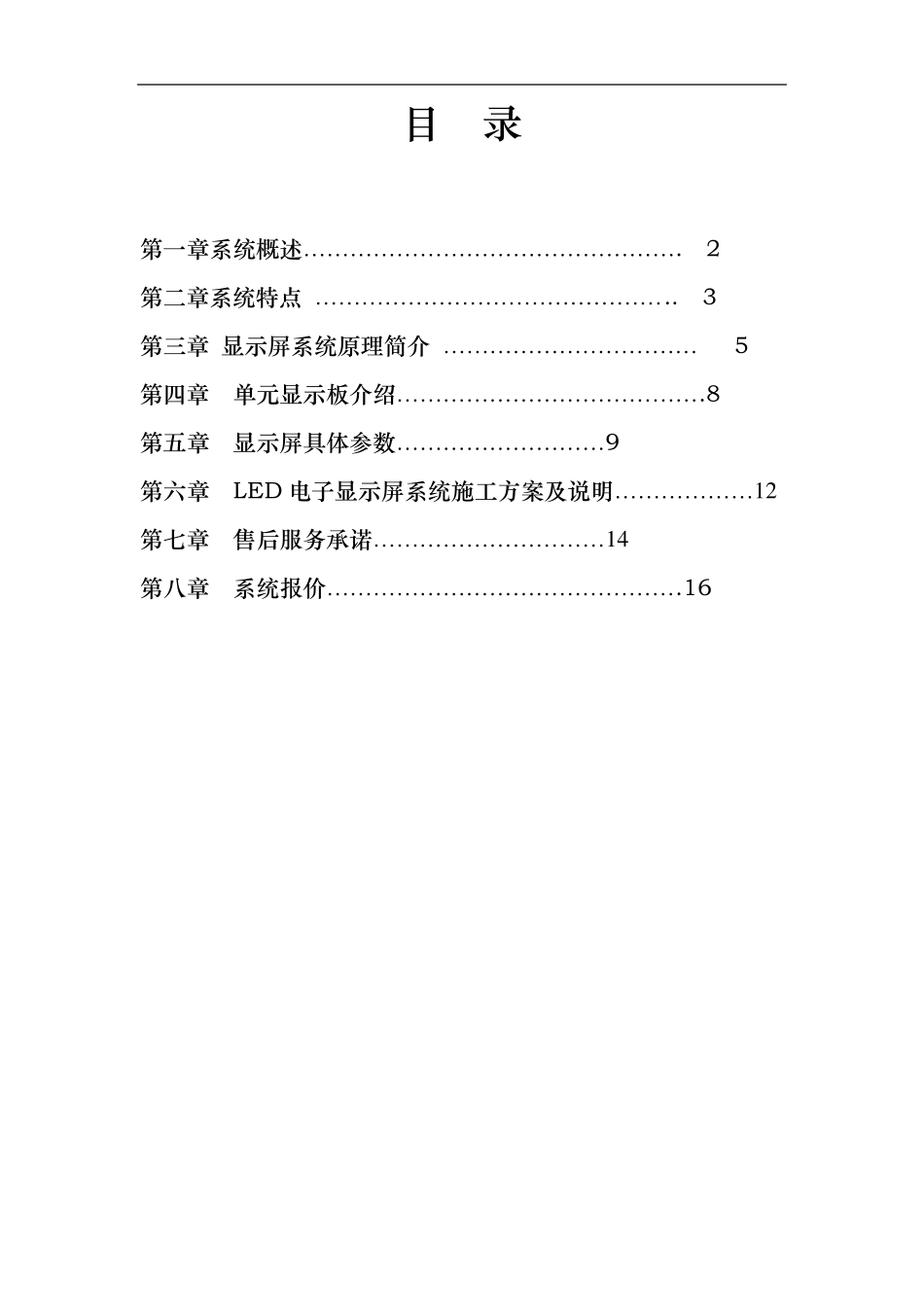

目 录 第 一 章 系 统 概 述 …………………………………………. 2 第 二 章 系 统 特 点 ……………………………………….. 3 第 三 章 显 示 屏 系 统 原 理 简 介 …………………………… 5 第 四 章 单 元 显 示 板 介 绍 ………………………………….8 第 五 章 显 示 屏 具 体 参 数 ………………………9 第 六 章 LED 电 子 显 示 屏 系 统 施 工 方 案 及 说 明 ………………1 2 第 七 章 售 后 服 务 承 诺 …………………………1 4 第 八 章 系 统 报 价 ……………………………………….16 第一章、系 统 概 述 LED 显示屏系统作为光、电、声结合的多媒体高科技产品，主要包括以下部分： 一、 显示屏体 二、 控制主机及通讯系统 三、 计算机及计算机外设 四、 视频外设 五、 系统软件 显示屏体 显示屏的控制线路接收来自计算机的信号，通过驱动电路，使 LED 二极管发光。显示屏由 LED 发光器件和控制电路组成，整个显示屏由结构相同的箱体组成，箱体可以互换，这将使得屏体的安装、维护，更为简洁、方便。显示屏的面积可根据客户的要求，由数个箱体组成。 计算机及其外部设备 在系统中，屏体播放的内容都是由计算机制作、处理，然后通过线路传输给显示屏体的控制系统。计算机外部设备，如扫描仪，可输入各种图片到计算机。 视频外设 在显示屏上可以显示视频信息。视频信息的输入通过视频外设，如电视机、VCD 机、录像机、摄像机等。 音频设备 显示屏连接功放、音箱后，可播放音乐，也可和屏体同步播放新闻 、广告 等 信 息 ，实 现 声 像 同 步 ，使 屏体 的 显示更 具 有 感 染 力 、更 具 有 轰 动效 应 。 第二章 、系统特点 一、 亮度可调 ：除256 级软件调节外，接收板有8 级亮度调节接口，可对显示屏进行手动或自动亮度调节。 二、 远距离传送： 采用先进的数据传输技术，使用千兆网高速数据通讯芯片，支持无中继的远距离传输，同步视频屏通讯距离大于100 米,实测120 米。 三、 软件兼容强：具备软件开放式结构。显示屏可使用 DOS 操作系统也可使用WINDOWS98、WINDOWSNT WINDOWS2k WINDOWSXP 操作系统。 四、 防尘、防潮、防盐雾。 我们采取了如下防护措施： PCB 及焊点防护 采用的防护标准，焊锡采用抗氧化的锡膏，线路板具有绿油隔氧层。从...
