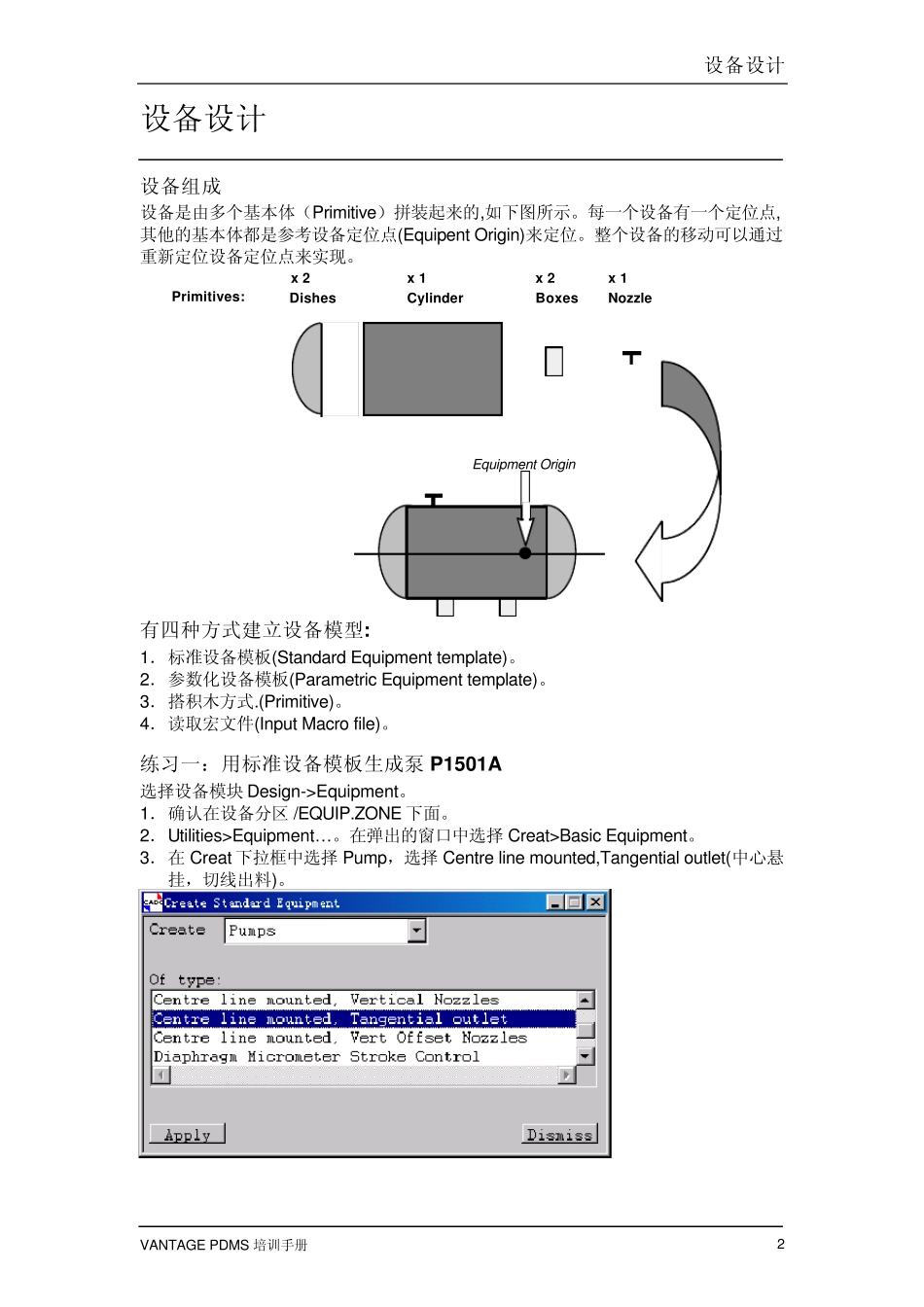

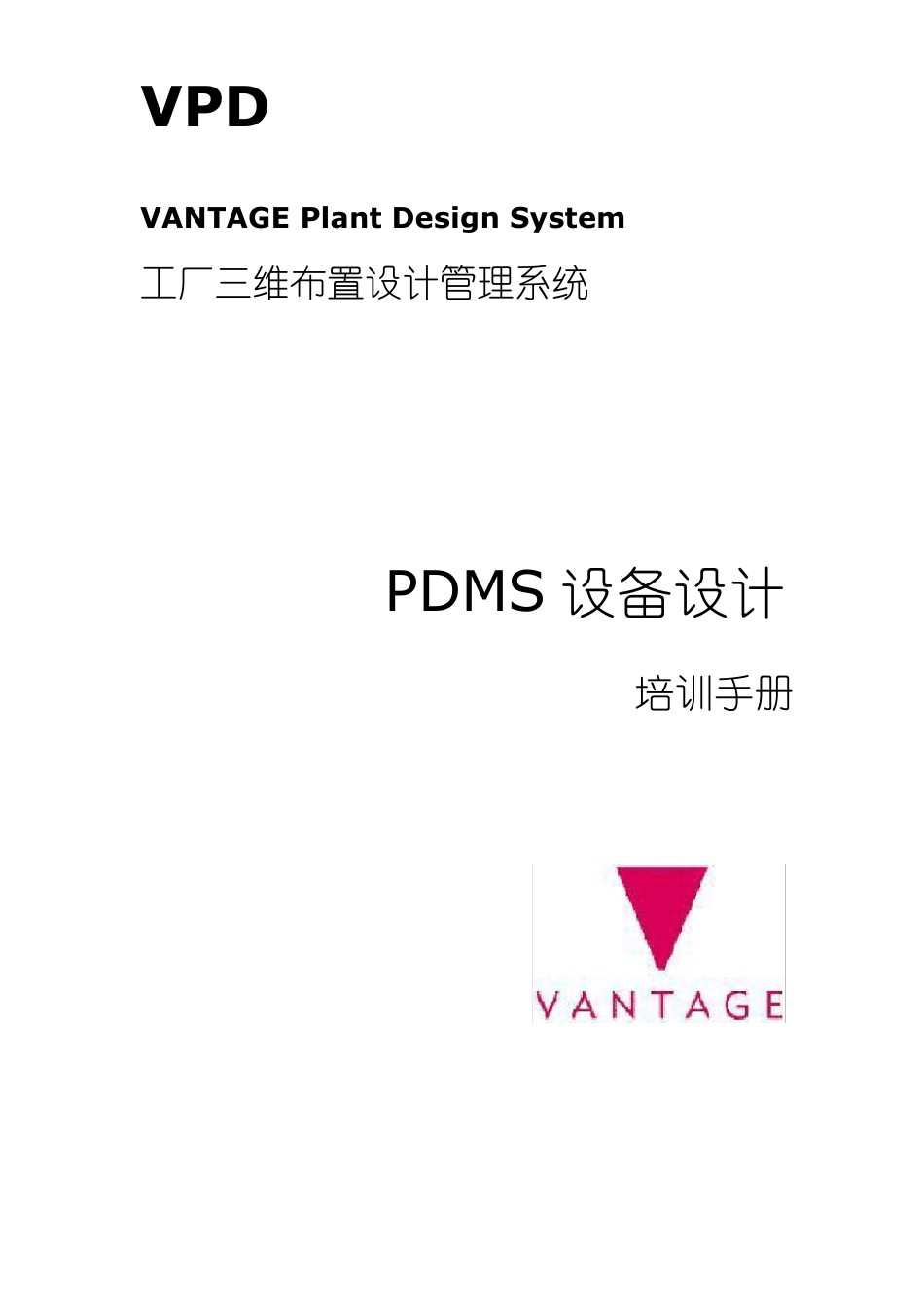

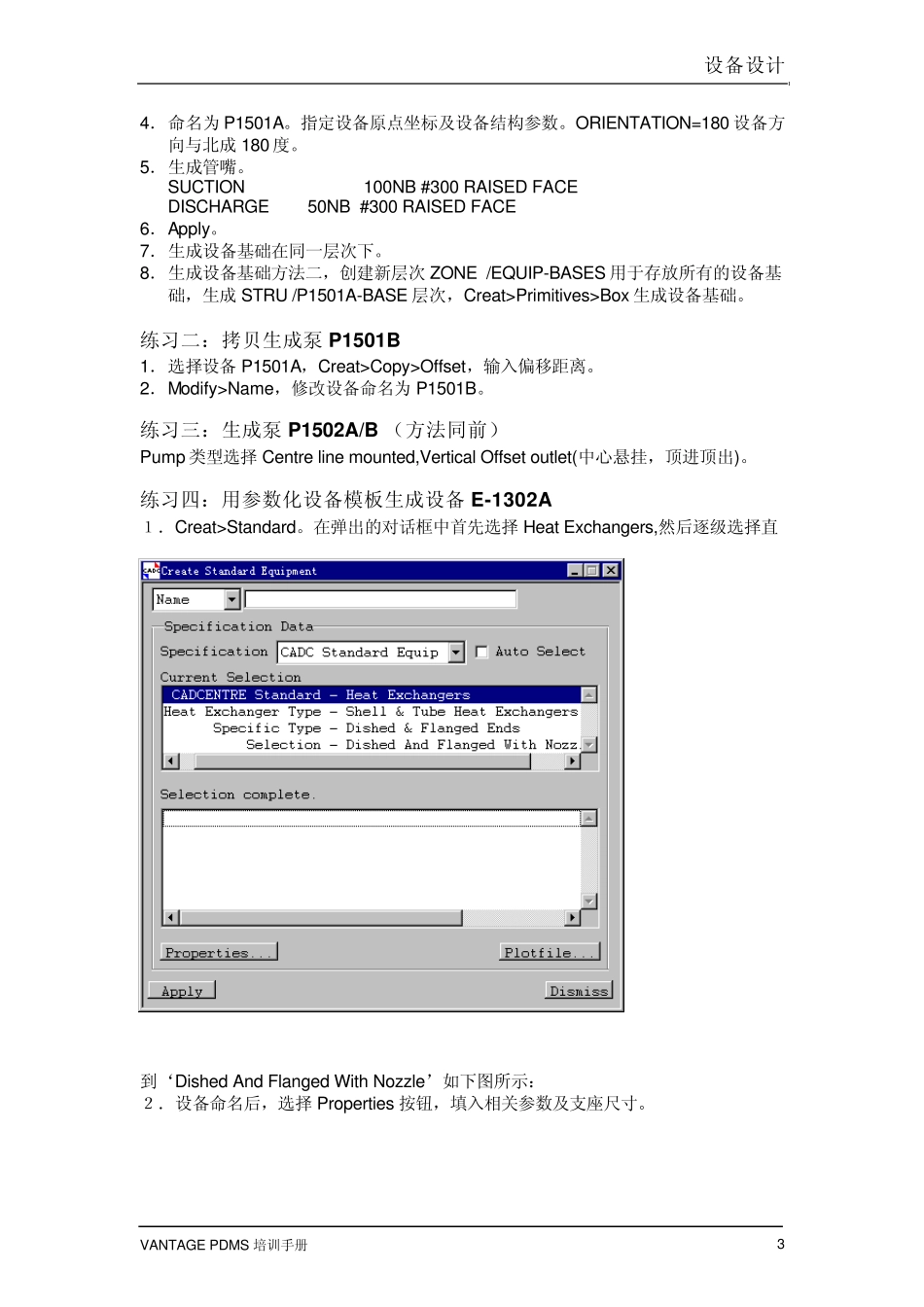

VPD VANTAGE Plant Design Sy stem 工厂三维布置设计管理系统 PDMS 设备设计 培训手册 设备设计 VANTAGE PDMS 培训手册 2 设备设计 设备组成 设备是由多个基本体（Primitive）拼装起来的,如下图所示。每一个设备有一个定位点,其他的基本体都是参考设备定位点(Equipent Origin)来定位。整个设备的移动可以通过重新定位设备定位点来实现。 有四种方式建立设备模型: 1． 标准设备模板(Standard Equipment template)。 2． 参数化设备模板(Parametric Equipment template)。 3． 搭积木方式.(Primitive)。 4． 读取宏文件(Input Macro file)。 练习一：用标准设备模板生成泵 P1501A 选择设备模块 Design->Equipment。 1． 确认在设备分区 /EQUIP.ZONE 下面。 2． Utilities>Equipment…。在弹出的窗口中选择 Creat>Basic Equipment。 3． 在 Creat 下拉框中选择 Pump，选择 Centre line mounted,Tangential outlet(中心悬挂，切线出料)。 Equ ipment Originx 2x 2x 1Dishesx 1CylinderBoxesNozzlePrimitives:设备设计 VANTAGE PDMS 培训手册 3 4． 命名为P1501A。指定设备原点坐标及设备结构参数。ORIENTATION=180 设备方向与北成180 度。 5． 生成管嘴。 SUCTION 100NB #300 RAISED FACE DISCHARGE 50NB #300 RAISED FACE 6． Apply。 7． 生成设备基础在同一层次下。 8． 生成设备基础方法二，创建新层次ZONE /EQUIP-BASES 用于存放所有的设备基础，生成STRU /P1501A-BASE 层次，Creat>Primitives>Box生成设备基础。 练习二：拷贝生成泵P1501B 1． 选择设备P1501A，Creat>Copy>Offset，输入偏移距离。 2． Modify>Name，修改设备命名为P1501B。 练习三：生成泵P1502A/B （方法同前） Pump 类型选择Centre line mounted,Vertical Offset outlet(中心悬挂，顶进顶出)。 练习四：用参数化设备模板生成设备E-1302A １．Creat>Standard。在弹出的对话框中首先选择Heat Exchangers,然后逐级选择直到‘Dished And Flanged With Nozzle’如下图所示： ２． 设备命名后，选择Properties 按钮，填入相关参数及支座尺寸。 设备设计 VANTAGE PDMS 培训手册 4 ３． 视图缩放。 ４． 设备定位。高度输入绝对值。 ５． 旋转。在屏幕左上角的快捷工具栏是专门为参数化模板准备的。 ６． 修改管嘴等级。Modify>Nozzle Specificatio...
