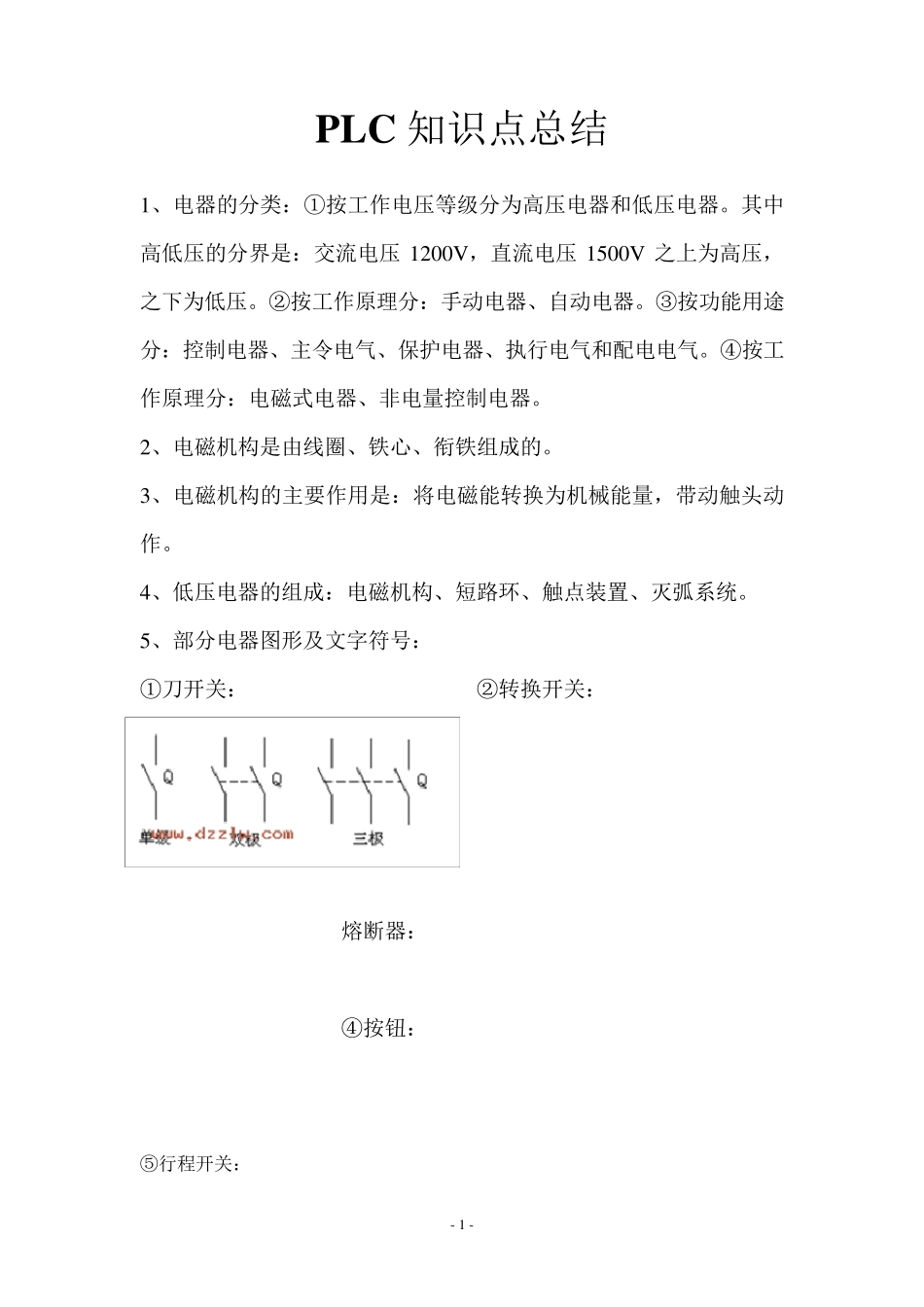

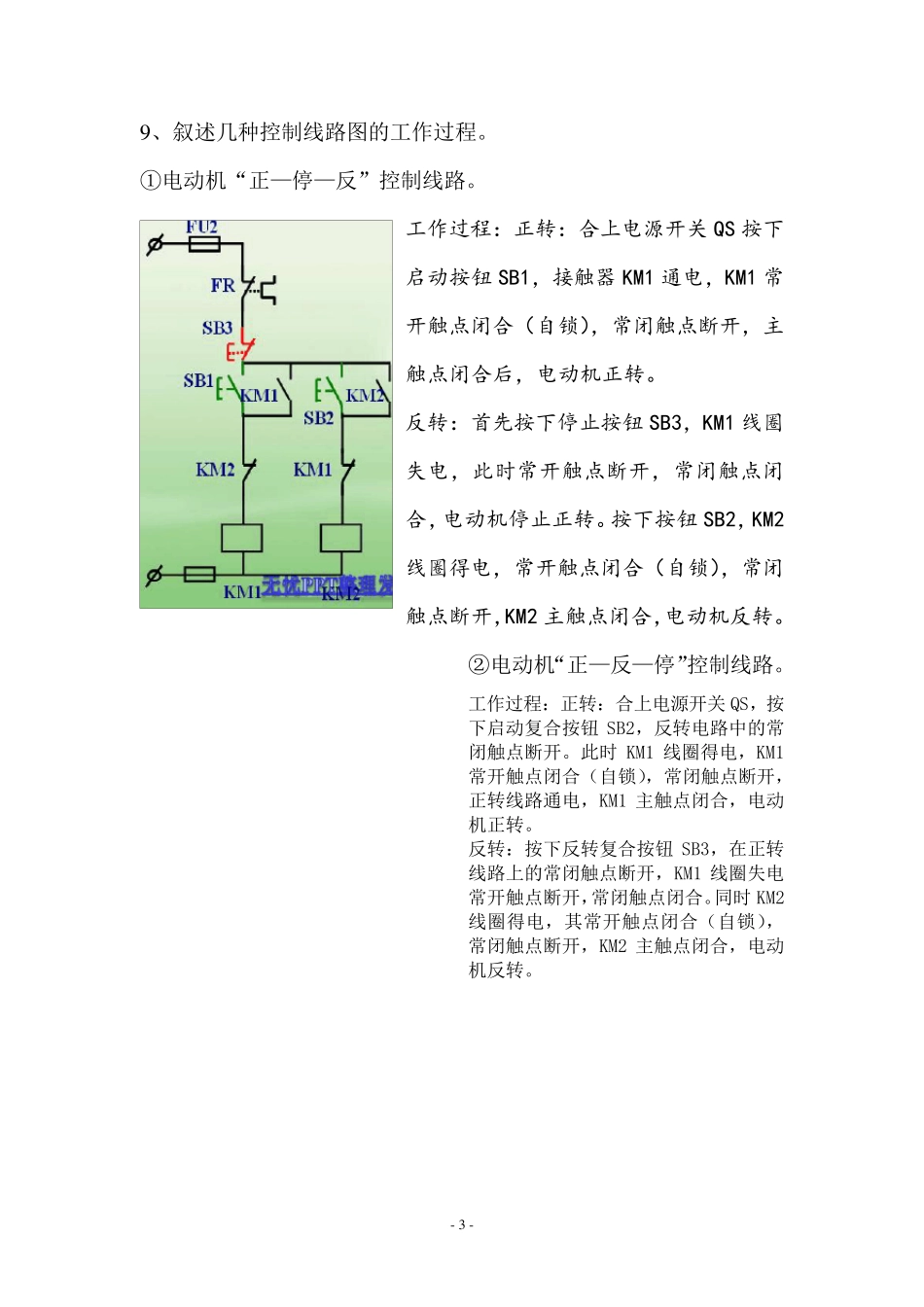

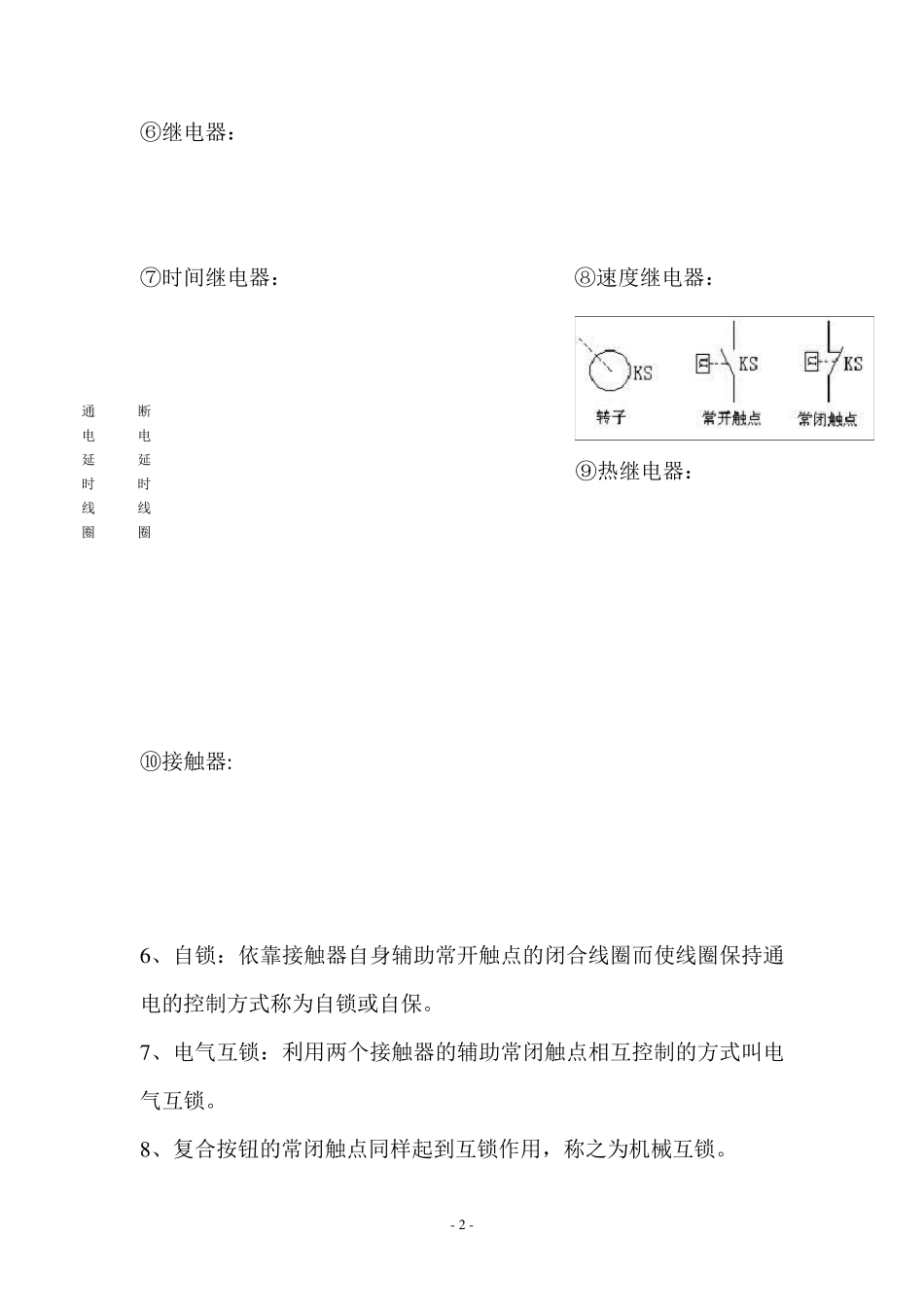

- 1 - PLC 知识点总结 1、电器的分类：①按工作电压等级分为高压电器和低压电器。其中高低压的分界是：交流电压 1200V ，直流电压 1500V 之上为高压，之下为低压。②按工作原理分：手动电器、自动电器。③按功能用途分：控制电器、主令电气、保护电器、执行电气和配电电气。④按工作原理分：电磁式电器、非电量控制电器。 2、电磁机构是由线圈、铁心、衔铁组成的。 3、电磁机构的主要作用是：将电磁能转换为机械能量，带动触头动作。 4、低压电器的组成：电磁机构、短路环、触点装置、灭弧系统。 5、部分电器图形及文字符号： ①刀开关： ②转换开关： 熔断器： ④按钮： ⑤行程开关： - 2 - ⑥继电器： ⑦时间继电器： ⑧速度继电器： ⑨热继电器： ⑩接触器: 6、自锁：依靠接触器自身辅助常开触点的闭合线圈而使线圈保持通电的控制方式称为自锁或自保。 7、电气互锁：利用两个接触器的辅助常闭触点相互控制的方式叫电气互锁。 8、复合按钮的常闭触点同样起到互锁作用，称之为机械互锁。 通电延时线圈 断电延时线圈 - 3 - 9 、叙述几种控制线路图的工作过程。 ①电动机“正—停—反”控制线路。 工作过程：正转：合上电源开关QS 按下启动按钮SB1，接触器KM1 通电，KM1 常开触点闭合（自锁），常闭触点断开，主触点闭合后，电动机正转。 反转：首先按下停止按钮SB3，KM1 线圈失电，此时常开触点断开，常闭触点闭合，电动机停止正转。按下按钮SB2，KM2线圈得电，常开触点闭合（自锁），常闭触点断开，KM2 主触点闭合，电动机反转。 ②电动机“正—反—停”控制线路。 工作过程：正转：合上电源开关 QS，按下启动复合按钮 SB2，反转电路中的常闭触点断开。此时 KM1 线圈得电，KM1常开触点闭合（自锁），常闭触点断开，正转线路通电，KM1 主触点闭合，电动机正转。 反转：按下反转复合按钮 SB3，在正转线路上的常闭触点断开，KM1 线圈失电常开触点断开，常闭触点闭合。同时 KM2线圈得电，其常开触点闭合（自锁），常闭触点断开，KM2 主触点闭合，电动机反转。 - 4 - ③位置控制线路 工作过程：合上电源开关QS→按下启动按钮SB2→接触器KM1 通电→电动机M正转，工作台向前→工作台前进到一定位置，撞块压动限位开关SQ1→SQ1 常闭触点断开→KM1 断电→M 停止向前。 SQ1 常开触点闭合→KM2 通电→电动机M改变电源相序而反转，工作台向后→工作台退到一定位置，撞块压动限位开关SQ2...
