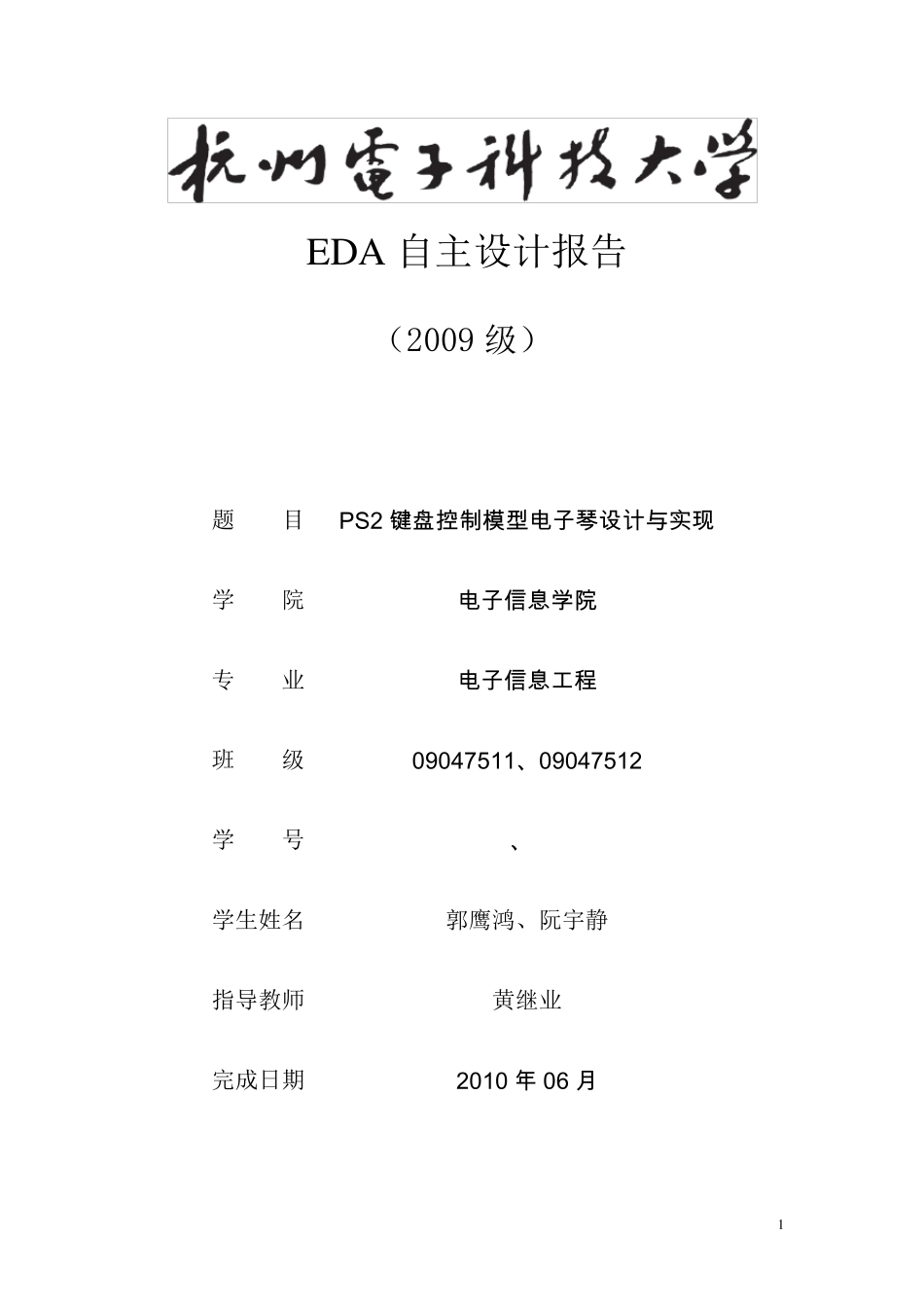

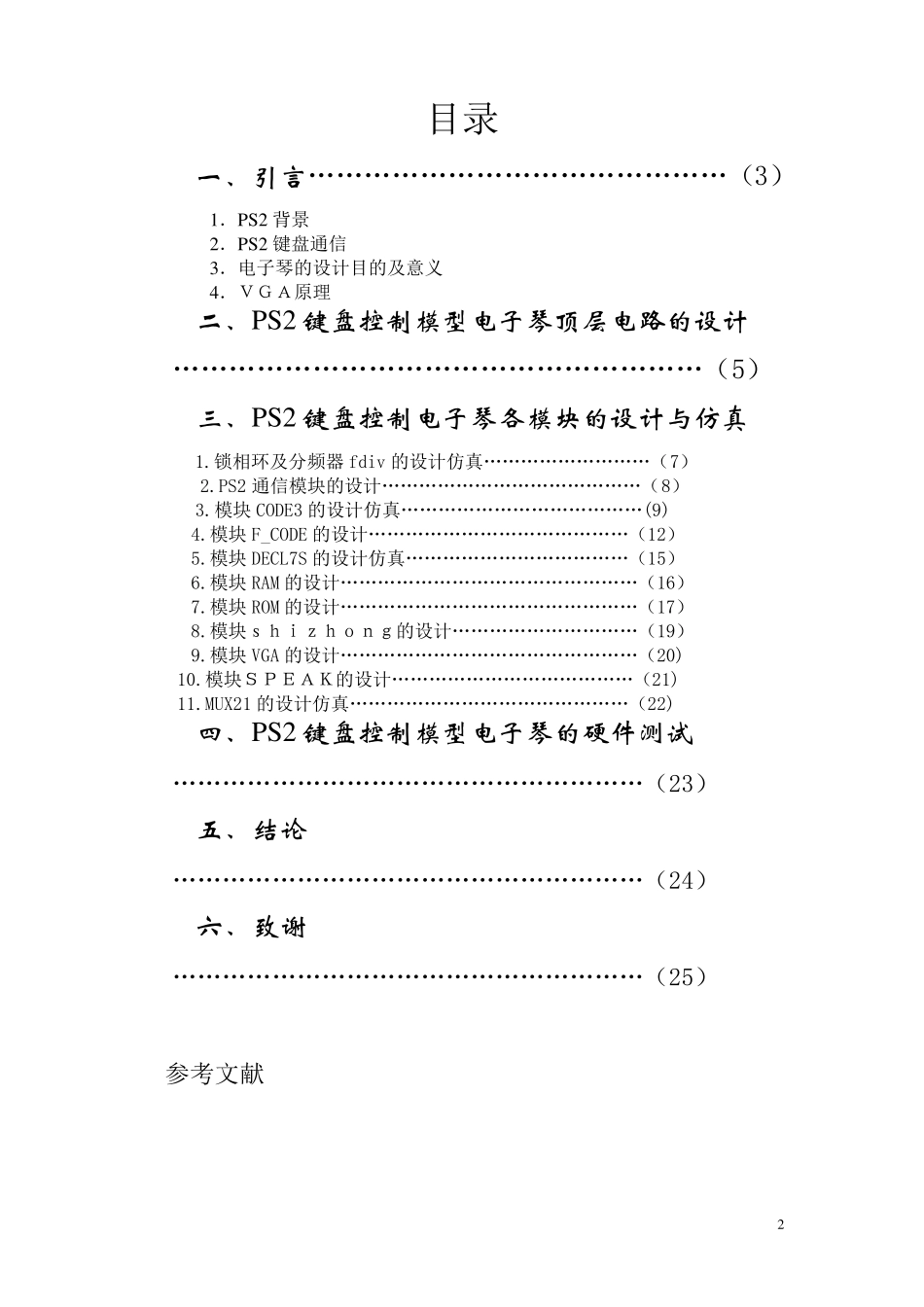

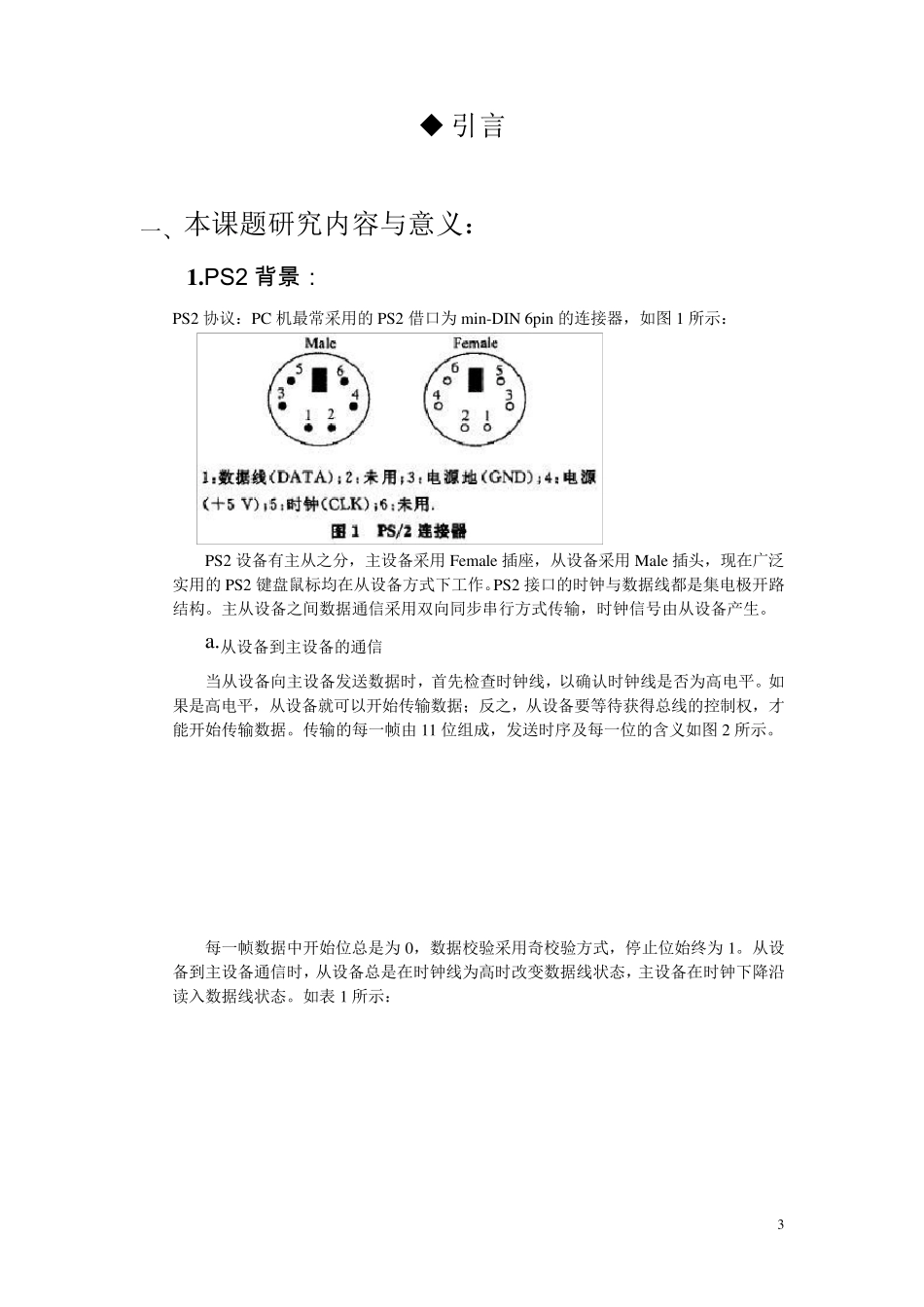

1 EDA 自主设计报告 （2009 级） 题 目 PS2 键 盘 控 制 模 型 电 子 琴 设 计 与 实 现 学 院 电 子 信 息 学 院 专 业 电 子 信 息 工 程 班 级 09047511、09047512 学 号 *******、******** 学生姓名 郭鹰鸿、阮宇静 指导教师 黄继业 完成日期 2010 年 06 月 2 目录 一、引言………………………………………（3） 1．PS2 背景 2．PS2 键盘通信 3．电子琴的设计目的及意义 4．ＶＧＡ原理 二、PS2 键盘控制模型电子琴顶层电路的设计 …………………………………………………（5） 三、PS2 键盘控制电子琴各模块的设计与仿真 1.锁相环及分频器 fdiv 的设计仿真………………………（7） 2.PS2 通信模块的设计……………………………………（8） 3.模块 CODE3 的设计仿真…………………………………(9) 4.模块 F_CODE 的设计……………………………………（12） 5.模块 DECL7S 的设计仿真………………………………（15） 6.模块 RAM 的设计…………………………………………（16） 7.模块 ROM 的设计…………………………………………（17） 8.模块ｓｈｉｚｈｏｎｇ的设计…………………………（19） 9.模块 VGA 的设计…………………………………………（20) 10.模块ＳＰＥＡＫ的设计…………………………………（21) 11.MUX21 的设计仿真………………………………………（22) 四、PS2 键盘控制模型电子琴的硬件测试 …………………………………………………（23） 五、结论 …………………………………………………（24） 六、致谢 …………………………………………………（25） 参考文献 3  引言 一、本课题研究内容与意义： 1 .PS2 背 景： PS2 协议：PC 机最常采用的 PS2 借口为 min-DIN 6pin的连接器，如图 1 所示： PS2 设备有主从之分，主设备采用 Female 插座，从设备采用 Male 插头，现在广泛实用的 PS2 键盘鼠标均在从设备方式下工作。PS2 接口的时钟与数据线都是集电极开路结构。主从设备之间数据通信采用双向同步串行方式传输，时钟信号由从设备产生。 a.从设备到主设备的通信 当从设备向主设备发送数据时，首先检查时钟线，以确认时钟线是否为高电平。如果是高电平，从设备就可以开始传输数据；反之，从设备要等待获得总线的控制权，才能开始传输数据。传输的每一帧由 11 位组成，发送时序及...
