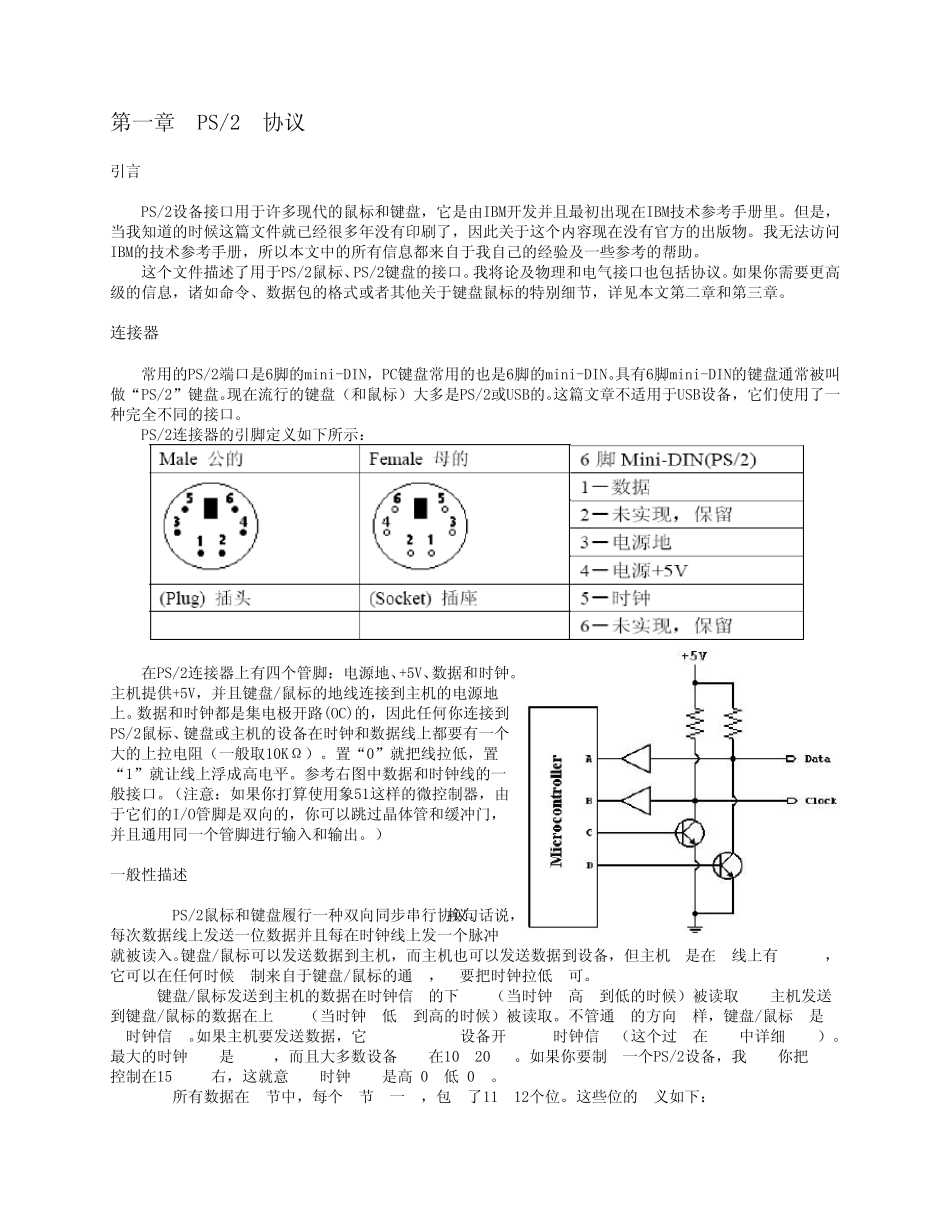

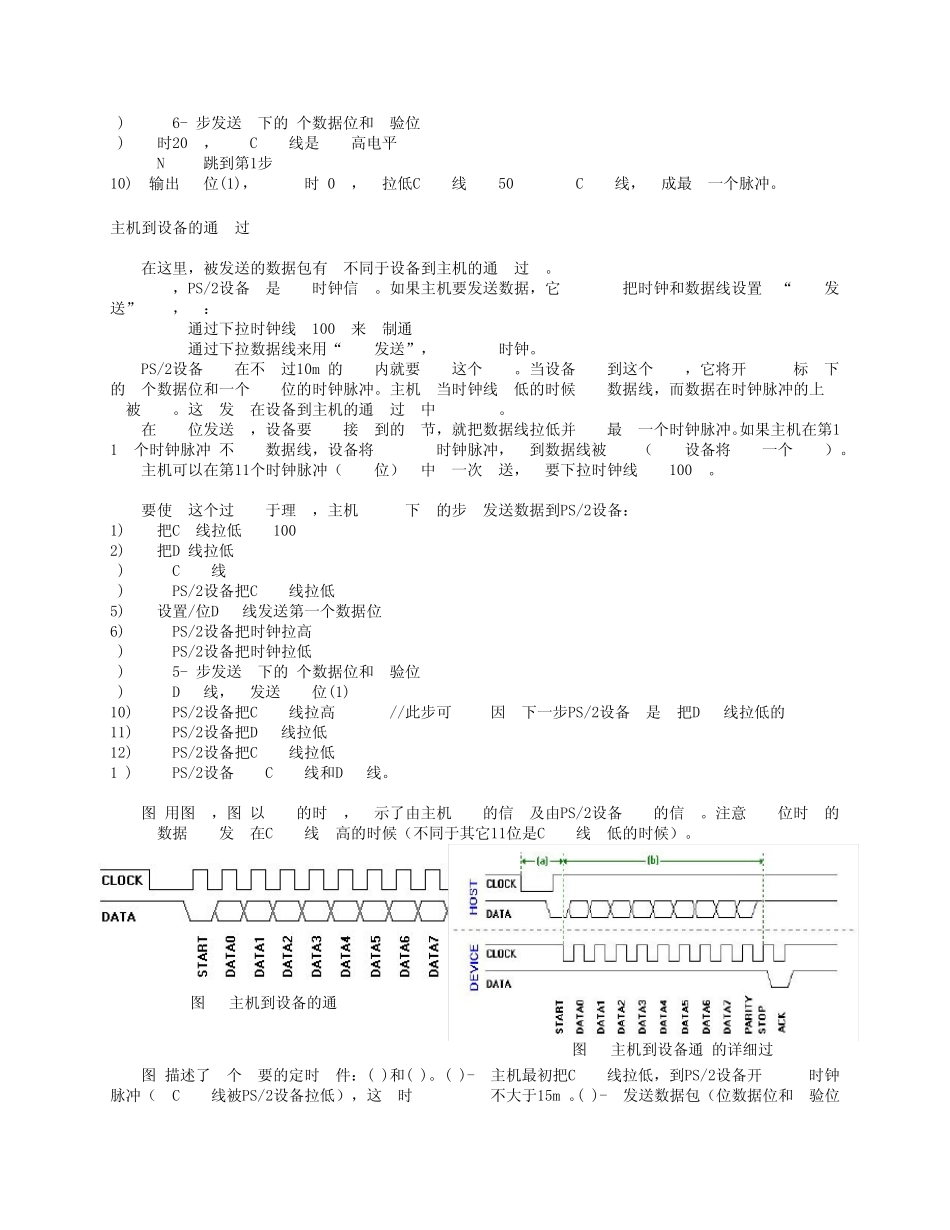

第 一 章 PS/2 协 议引 言PS/2设 备 接 口 用 于 许 多 现 代 的 鼠 标 和 键 盘 ， 它 是 由 IBM开 发 并 且 最 初 出 现 在 IBM技 术 参 考 手 册 里 。 但 是 ，当 我 知 道 的 时 候 这 篇 文 件 就 已 经 很 多 年 没 有 印 刷 了 ， 因 此 关 于 这 个 内 容 现 在 没 有 官 方 的 出 版 物 。 我 无 法 访 问IBM的 技 术 参 考 手 册 ， 所 以 本 文 中 的 所 有 信 息 都 来 自 于 我 自 己 的 经 验 及 一 些 参 考 的 帮 助 。这 个 文 件 描 述 了 用 于 PS/2鼠 标 、 PS/2键 盘 的 接 口 。 我 将 论 及 物 理 和 电 气 接 口 也 包 括 协 议 。 如 果 你 需 要 更 高级 的 信 息 ， 诸 如 命 令 、 数 据 包 的 格 式 或 者 其 他 关 于 键 盘 鼠 标 的 特 别 细 节 ， 详 见本 文 第 二章 和 第 三章 。连接 器常用 的 PS/2端口 是 6脚的 mini-DIN， PC键 盘 常用 的 也 是 6脚的 mini-DIN。具有 6脚mini-DIN的 键 盘 通常被叫做“PS/2”键 盘 。现 在 流行的 键 盘 （和 鼠 标 ）大多 是 PS/2或 USB的 。这 篇 文 章 不适用 于 USB设 备 ， 它 们使用 了 一种完全不同的 接 口 。PS/2连接 器的 引 脚定义如 下所 示：在 PS/2连接 器上有 四个 管脚：电 源地、+5V、数 据 和 时 钟。主机提供+5V， 并 且 键 盘 /鼠 标 的 地线连接 到主机的 电 源地上。 数 据 和 时 钟都 是 集电 极开 路(OC)的 ， 因 此 任何你 连接 到PS/2鼠 标 、 键 盘 或 主机的 设 备 在 时 钟和 数 据 线上都 要 有 一 个大的 上拉电 阻（一 般取10KΩ）。 置“0”就 把线拉低， 置“1”就 让线上浮成高 电 平。 参 考 右图中 数 据 和 时 钟线的 一般接 口 。 （注意：如 果 你 打算使用 象51这 样的 微控制器， 由于 它 们的 I/O管脚是 双向的 ， 你 可以 跳过晶体管和 缓冲门，并 且 通用 同一 个 管脚进行输入和 输出 。 ）一 般性描 述 PS/2鼠 标 和 键 盘 履行一 种双向同步串行协 议 。换句话说，每次数 据 线上发 送一 位数 据 并 且 每在 时 ...
