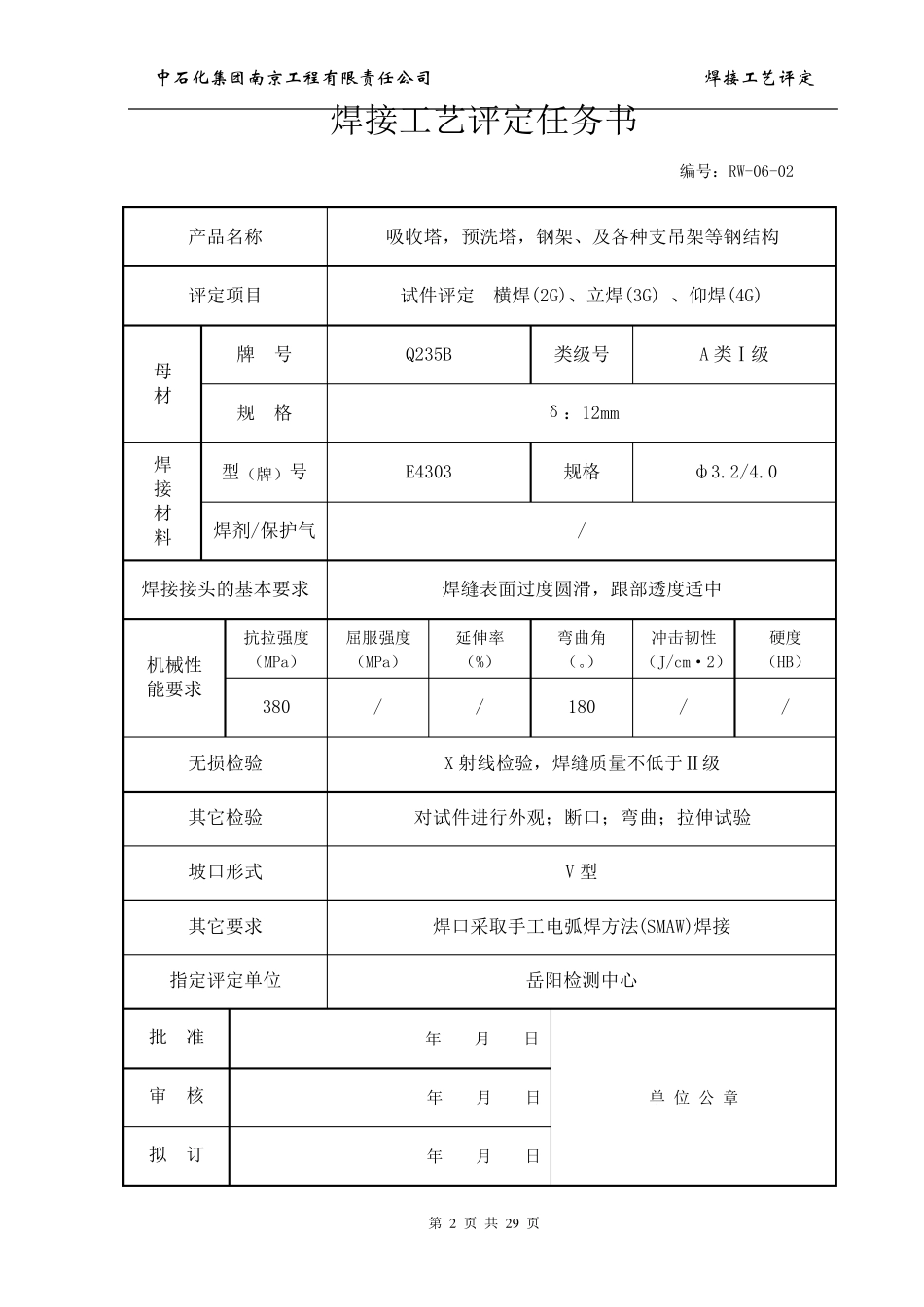

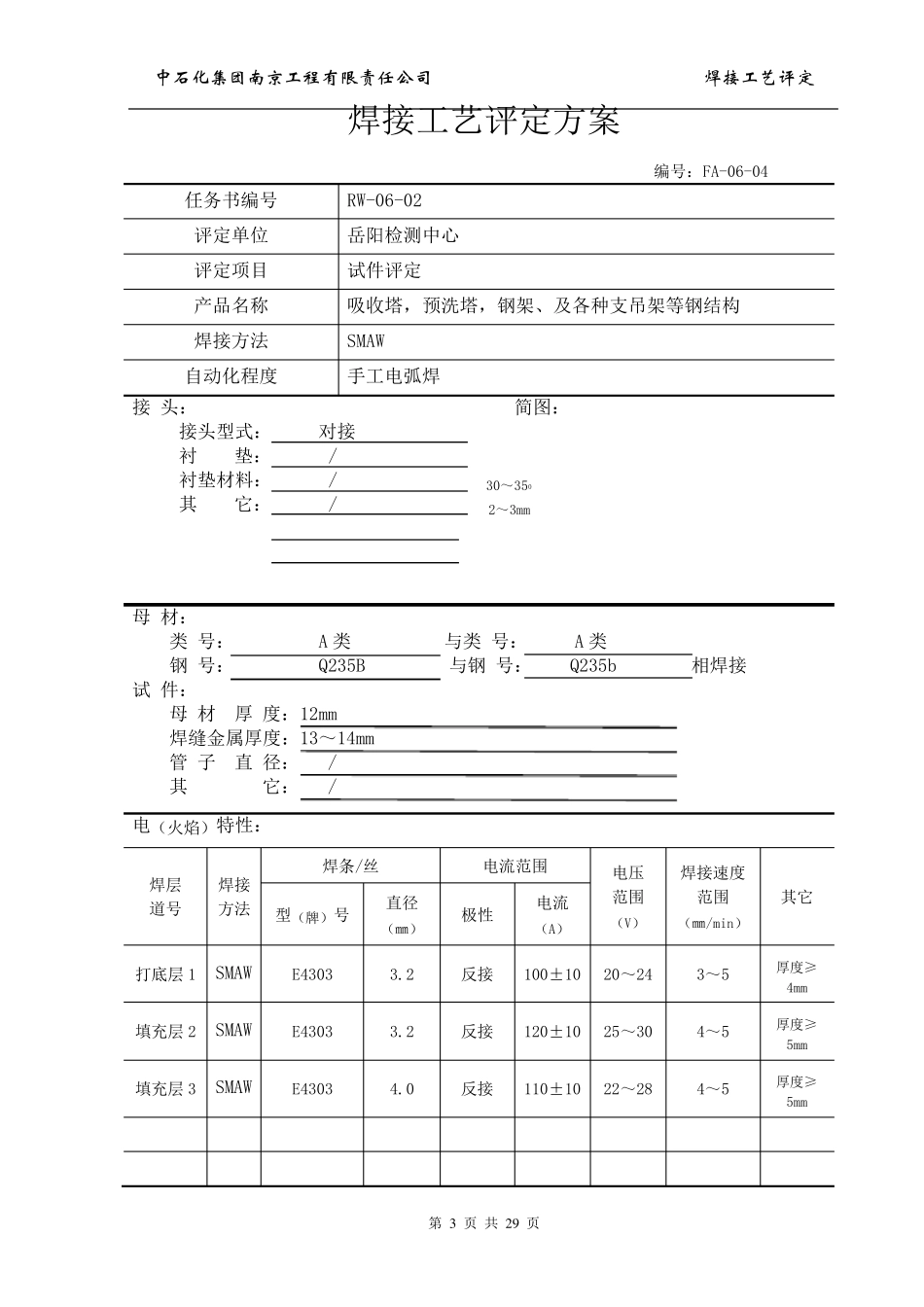

中 石 化 集 团 南 京 工 程 有 限 责 任 公 司 焊 接 工 艺 评 定 第 1 页 共 2 9 页 焊接工艺评定 编号:HP-002 评定项目 Q235 钢板SMAW 对接焊 适 用 范 围 材质 A 类Ⅰ级钢 (碳素钢C≤0.35%) 壁厚 9mm～25mm 管径 焊接 方法 手工电弧焊(SMAW) 焊接 位置 全位置 工程 范围 吸收塔，预洗塔，钢架、及各种支吊架等结构 使用单位盖章: 中 石 化 集 团 南 京 工 程 有 限 责 任 公 司 焊 接 工 艺 评 定 第 2 页 共 2 9 页 焊接工艺评定任务书 编号：RW-06-02 产品名称 吸收塔，预洗塔，钢架、及各种支吊架等钢结构 评定项目 试件评定 横焊(2G)、立焊(3G) 、仰焊(4G) 母 材 牌 号 Q235B 类级号 A 类Ⅰ级 规 格 δ：12mm 焊 接 材 料 型（牌）号 E4303 规格 ф3.2/4.0 焊剂/保护气 / 焊接接头的基本要求 焊缝表面过度圆滑，跟部透度适中 机械性 能要求 抗拉强度（MPa） 屈服强度（MPa） 延伸率 （%） 弯曲角 （。） 冲击韧性（J/cm·2） 硬度 （HB） 380 / / 180 / / 无损检验 X 射线检验，焊缝质量不低于Ⅱ级 其它检验 对试件进行外观；断口；弯曲；拉伸试验 坡口形式 V 型 其它要求 焊口采取手工电弧焊方法(SMAW)焊接 指定评定单位 岳阳检测中心 批 准 年 月 日 单 位 公 章 审 核 年 月 日 拟 订 年 月 日 中 石 化 集 团 南 京 工 程 有 限 责 任 公 司 焊 接 工 艺 评 定 第 3 页 共 2 9 页 焊接工艺评定方案 编号：FA-06-04 任务书编号 RW-06-02 评定单位 岳阳检测中心 评定项目 试件评定 产品名称 吸收塔，预洗塔，钢架、及各种支吊架等钢结构 焊接方法 SMAW 自动化程度 手工电弧焊 接 头： 简图： 接头型式： 对接 衬 垫： / 衬垫材料： / 30～350 其 它： / 2～3mm 母 材： 类 号： A 类 与类 号： A 类 钢 号： Q235B 与钢 号： Q235b 相焊接 试 件： 母 材 厚 度：12mm 焊缝金属厚度：13～14mm 管 子 直 径： / 其 它： / 电（火焰）特性： 焊层 道号 焊接 方法 焊条/丝 电流范围 电压 范围 （V） 焊接速度范围 （㎜/min） 其它 型（牌）号 直径（㎜） 极性 电流 （A） 打底层1 SMAW E4303 3.2 反接 100±10 20～24 3～5 厚度≥4mm 填充层2...
