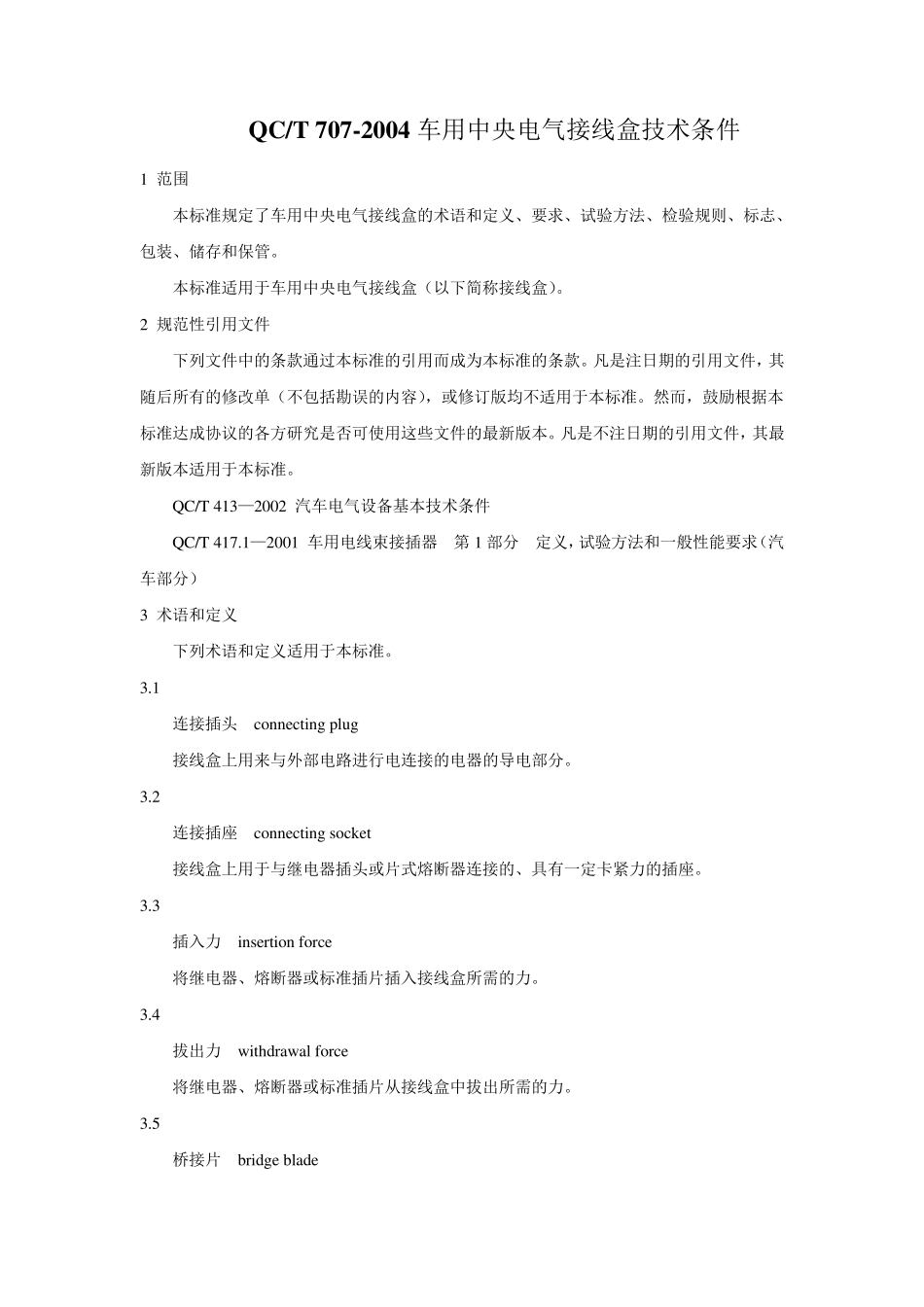

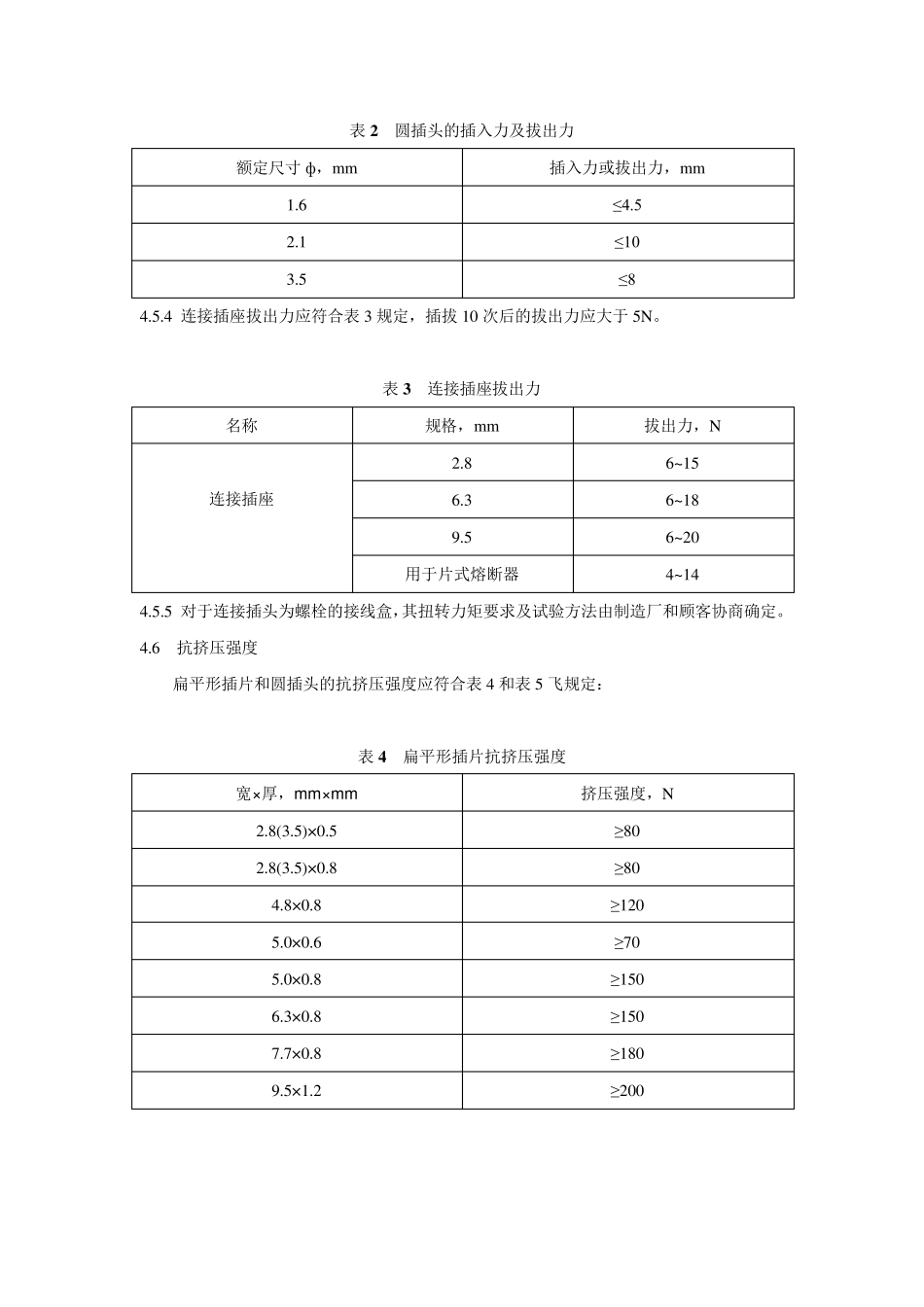

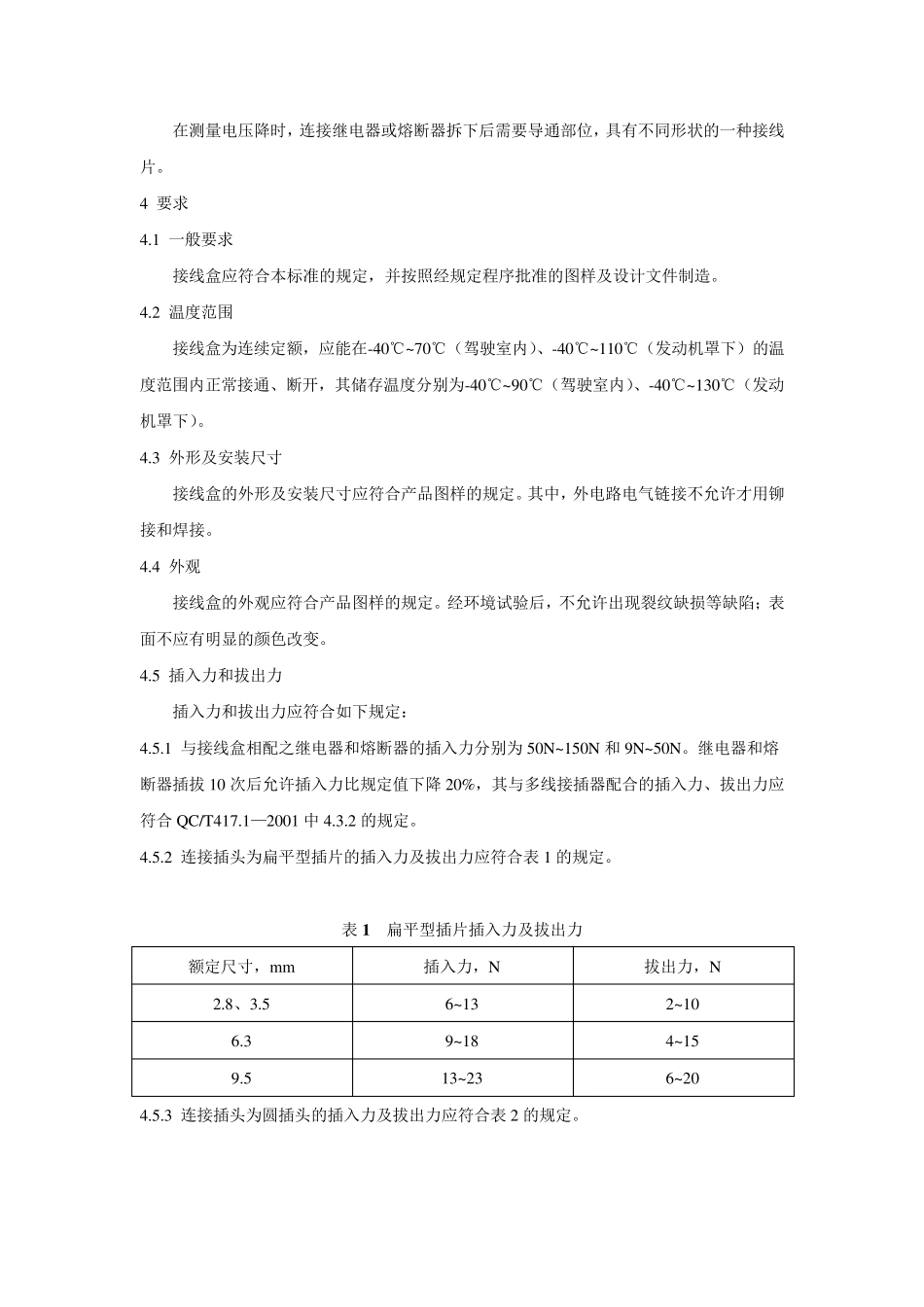

QC/T 707-2004 车用中央电气接线盒技术条件 1 范围 本标准规定了车用中央电气接线盒的术语和定义、要求、试验方法、检验规则、标志、包装、储存和保管。 本标准适用于车用中央电气接线盒（以下简称接线盒）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容），或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 QC/T 413—2002 汽车电气设备基本技术条件 QC/T 417.1—2001 车用电线束接插器 第 1 部分 定义，试验方法和一般性能要求（汽车部分） 3 术语和定义 下列术语和定义适用于本标准。 3.1 连接插头 connecting plug 接线盒上用来与外部电路进行电连接的电器的导电部分。 3.2 连接插座 connecting socket 接线盒上用于与继电器插头或片式熔断器连接的、具有一定卡紧力的插座。 3.3 插入力 insertion force 将继电器、熔断器或标准插片插入接线盒所需的力。 3.4 拔出力 w ithdraw al force 将继电器、熔断器或标准插片从接线盒中拔出所需的力。 3.5 桥接片 bridge blade 在测量电压降时，连接继电器或熔断器拆下后需要导通部位，具有不同形状的一种接线片。 4 要求 4.1 一般要求 接线盒应符合本标准的规定，并按照经规定程序批准的图样及设计文件制造。 4.2 温度范围 接线盒为连续定额，应能在-40℃~70℃（驾驶室内）、-40℃~110℃（发动机罩下）的温度范围内正常接通、断开，其储存温度分别为-40℃~90℃（驾驶室内）、-40℃~130℃（发动机罩下）。 4.3 外形及安装尺寸 接线盒的外形及安装尺寸应符合产品图样的规定。其中，外电路电气链接不允许才用铆接和焊接。 4.4 外观 接线盒的外观应符合产品图样的规定。经环境试验后，不允许出现裂纹缺损等缺陷；表面不应有明显的颜色改变。 4.5 插入力和拔出力 插入力和拔出力应符合如下规定： 4.5.1 与接线盒相配之继电器和熔断器的插入力分别为 50N~150N 和 9N~50N。继电器和熔断器插拔10 次后允许插入力比规定值下降 20%，其与多线接插器配合的插入力、拔出力应符合 QC/T417.1—2001 中 4.3.2 的规定。 4.5.2 连接插头为扁平型插片的插入力及拔出力应符合表 1 的规定。 表 1 扁平型插片插入力及拔出力 额定尺寸，mm...
