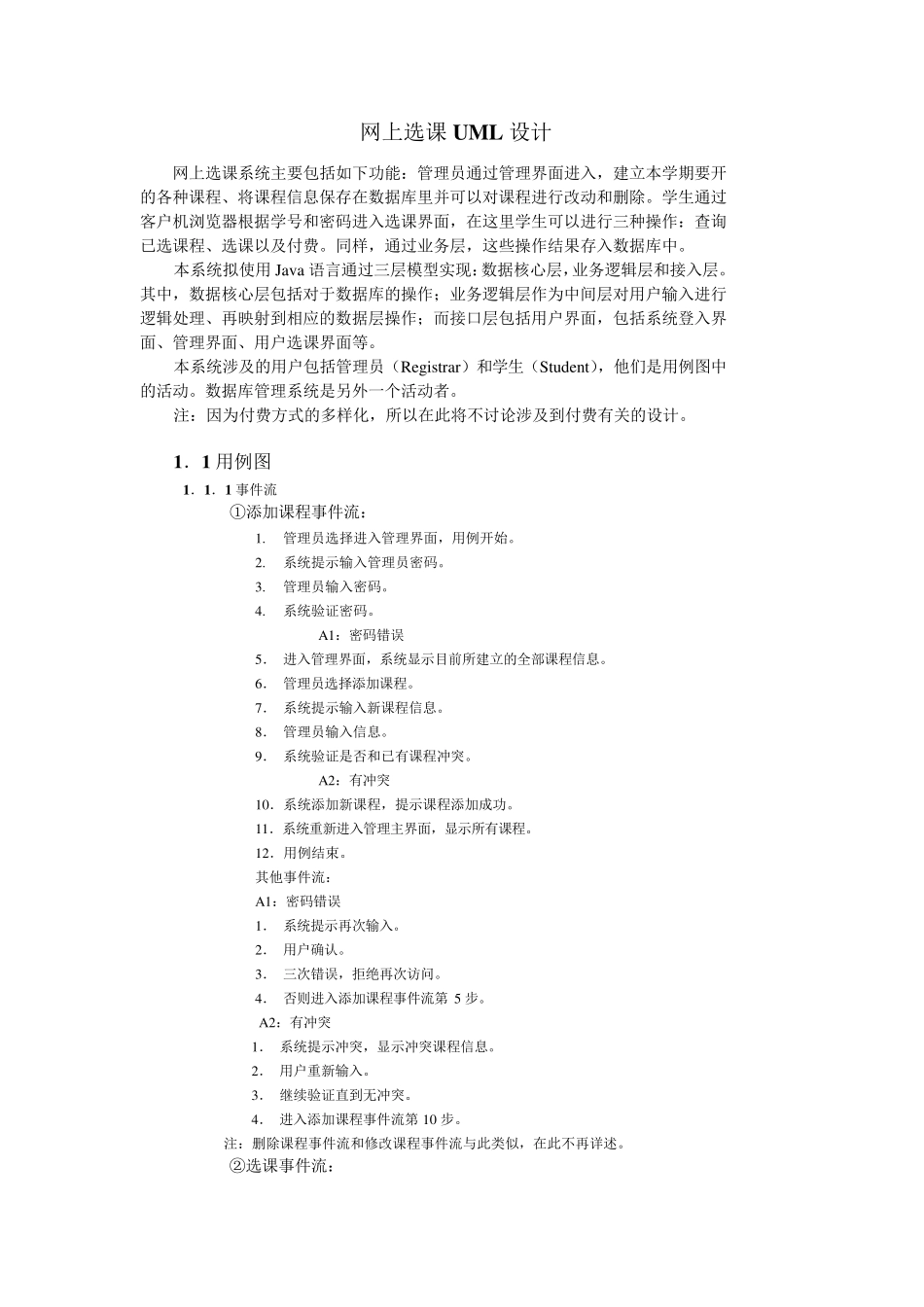

网上选课 UML 设计 网上选课系统主要包括如下功能：管理员通过管理界面进入，建立本学期要开 的各种课程、将课程信息保存在数据库里并可以对课程进行改动和删除。学生通过 客户机浏览器根据学号和密码进入选课界面，在这里学生可以进行三种操作：查询已选课程、选课以及付费。同样，通过业务层，这些操作结果存入数据库中。 本系统拟使用 Jav a 语言通过三层模型实现：数据核心层，业务逻辑层和接入层。其中，数据核心层包括对于数据库的操作；业务逻辑层作为中间层对用户输入进行逻辑处理、再映射到相应的数据层操作；而接口层包括用户界面，包括系统登入界面、管理界面、用户选课界面等。 本系统涉及的用户包括管理员（Registrar）和学生（Stu dent），他们是用例图中的活动。数据库管理系统是另外一个活动者。 注：因为付费方式的多样化，所以在此将不讨论涉及到付费有关的设计。 1．1 用例图 1．1．1 事件流 ①添加课程事件流： 1. 管理员选择进入管理界面，用例开始。 2. 系统提示输入管理员密码。 3. 管理员输入密码。 4. 系统验证密码。 A1：密码错误 5． 进入管理界面，系统显示目前所建立的全部课程信息。 6． 管理员选择添加课程。 7． 系统提示输入新课程信息。 8． 管理员输入信息。 9． 系统验证是否和已有课程冲突。 A2：有冲突 10．系统添加新课程，提示课程添加成功。 11．系统重新进入管理主界面，显示所有课程。 12．用例结束。 其他事件流： A1：密码错误 1． 系统提示再次输入。 2． 用户确认。 3． 三次错误，拒绝再次访问。 4． 否则进入添加课程事件流第 5 步。 A2：有冲突 1． 系统提示冲突，显示冲突课程信息。 2． 用户重新输入。 3． 继续验证直到无冲突。 4． 进入添加课程事件流第 10 步。 注：删除课程事件流和修改课程事件流与此类似，在此不再详述。 ②选课事件流： 1.学生进入选课登入界面，用例开始. 2.系统提示输入学号和密码. 3.学生输入学号密码. 4.系统验证： A1;验证失败。 5、进入选课主界面。 6、学生点击选课。 7、系统显示所有课程信息。 8、学生选择课程。 9、系统验证课程是否可选。 A2：不可选。 10、系统提示课程选择成功，提示学生交费。 11、用例结束。 错误流： A1：验证失败 1． 系统提示验证失败，提示重新输入。 2． 三次失败，拒绝访问。 3． 成功，转选课事件流第 5 步。 A2：不可选 1． 系...
