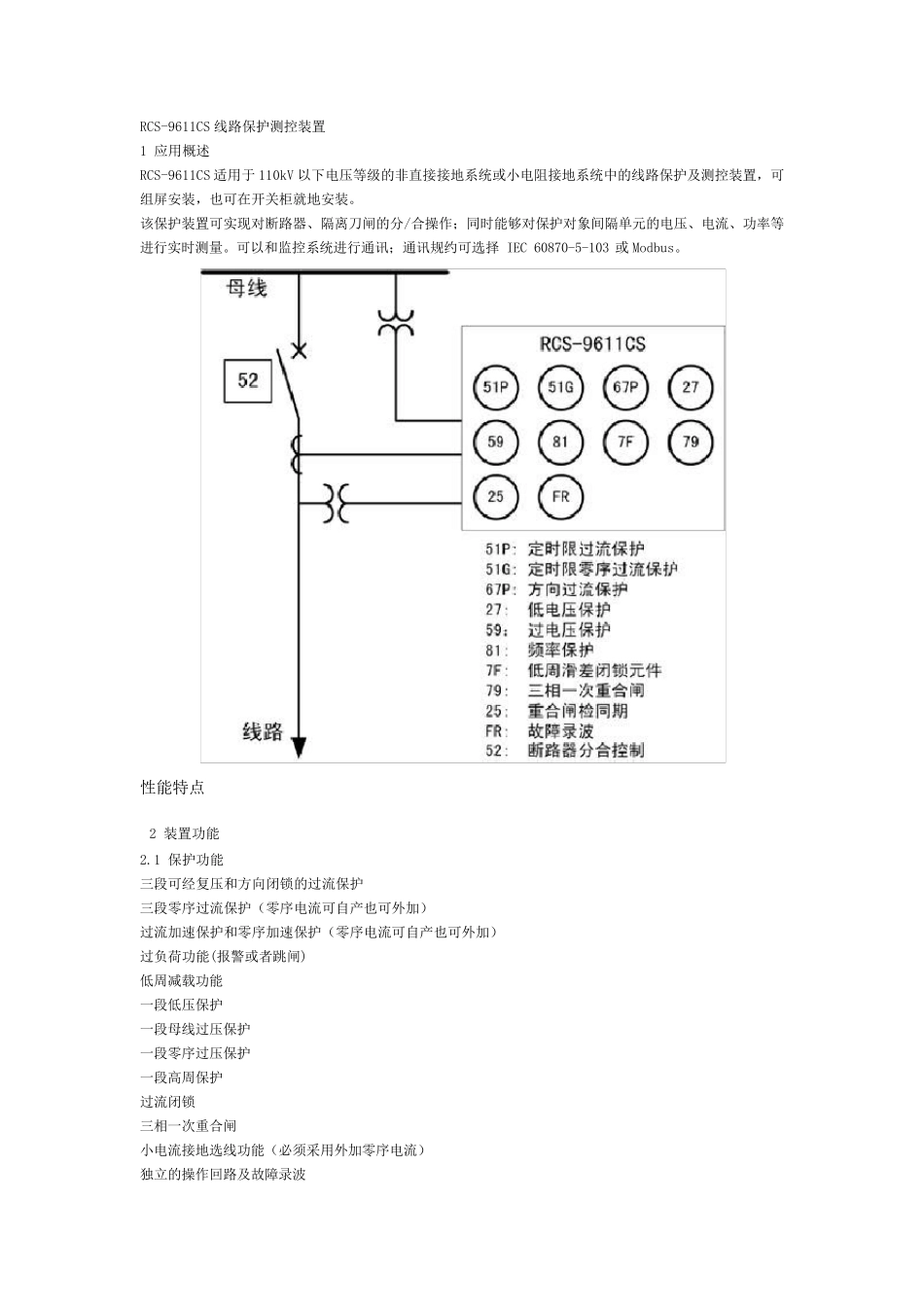

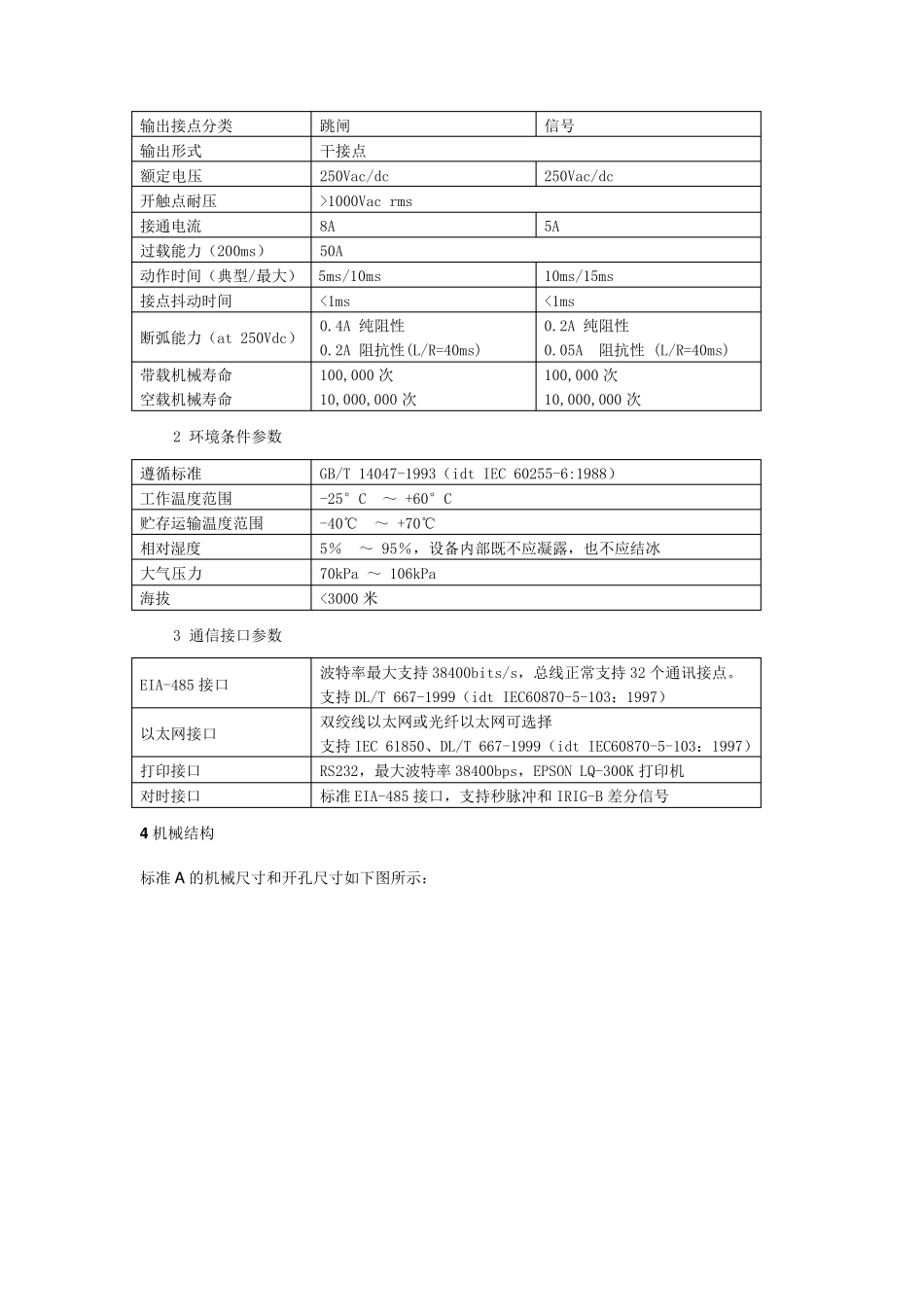

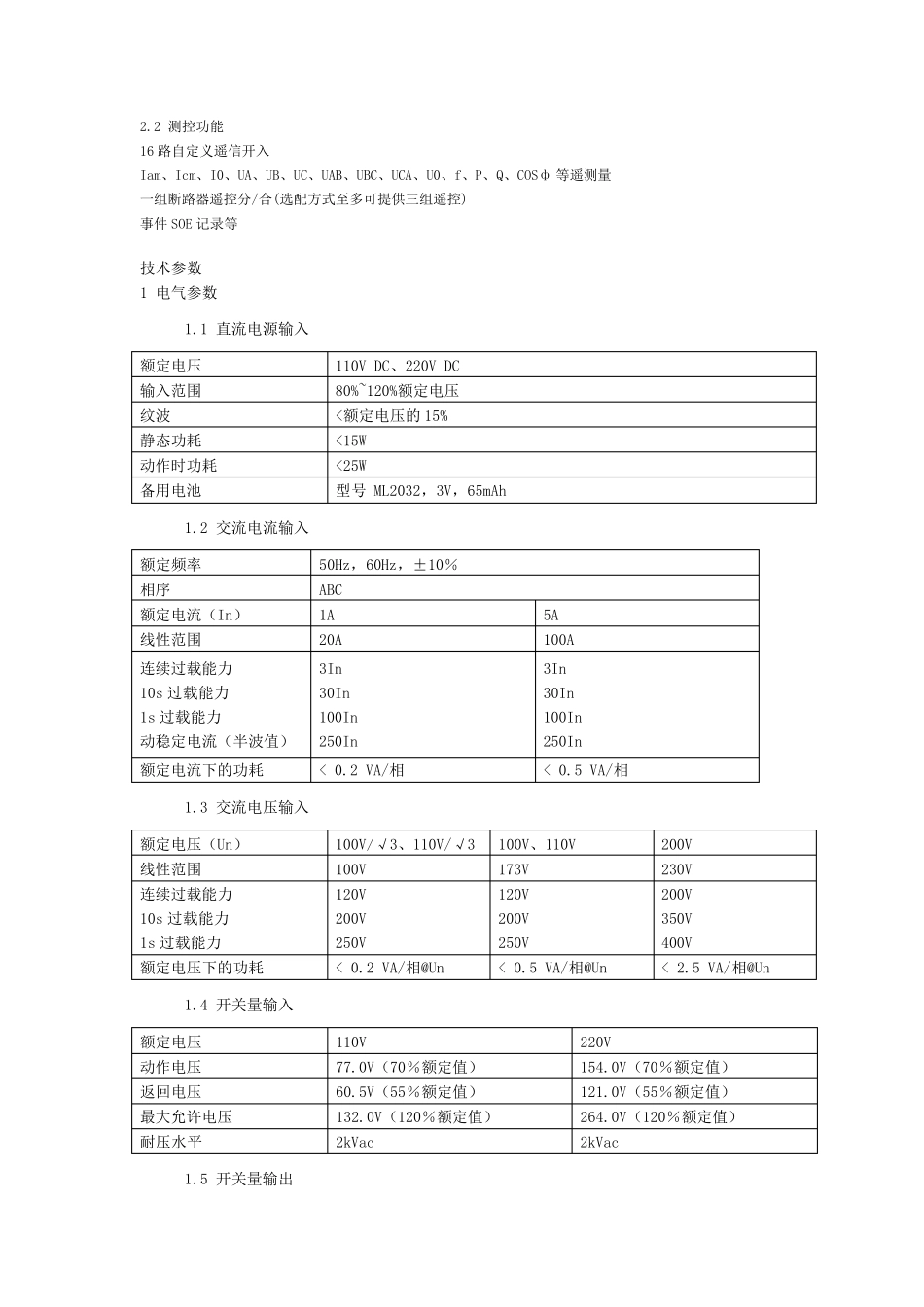

RCS-9611CS 线路保护测控装置 1 应用概述 RCS-9611CS 适用于110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路保护及测控装置，可组屏安装，也可在开关柜就地安装。 该保护装置可实现对断路器、隔离刀闸的分/合操作；同时能够对保护对象间隔单元的电压、电流、功率等进行实时测量。可以和监控系统进行通讯；通讯规约可选择 IEC 60870-5-103 或Modbus。 性能特点 2 装置功能 2.1 保护功能 三段可经复压和方向闭锁的过流保护 三段零序过流保护（零序电流可自产也可外加） 过流加速保护和零序加速保护（零序电流可自产也可外加） 过负荷功能(报警或者跳闸) 低周减载功能 一段低压保护 一段母线过压保护 一段零序过压保护 一段高周保护 过流闭锁 三相一次重合闸 小电流接地选线功能（必须采用外加零序电流） 独立的操作回路及故障录波 2.2 测控功能 16 路自定义遥信开入 Iam、Icm、I0、UA、UB、UC、UAB、UBC、UCA、U0、f、P、Q、COSф等遥测量 一组断路器遥控分/合(选配方式至多可提供三组遥控) 事件SOE 记录等 技术参数 1 电气参数 1.1 直流电源输入 额定电压 110V DC、220V DC 输入范围 80%~120%额定电压 纹波 <额定电压的15% 静态功耗 <15W 动作时功耗 <25W 备用电池 型号 ML2032，3V，65mAh 1.2 交流电流输入 额定频率 50Hz，60Hz，±10％ 相序 ABC 额定电流（In） 1A 5A 线性范围 20A 100A 连续过载能力 10s 过载能力 1s 过载能力 动稳定电流（半波值） 3In 30In 100In 250In 3In 30In 100In 250In 额定电流下的功耗 < 0.2 VA/相 < 0.5 VA/相 1.3 交流电压输入 额定电压（Un） 100V/√3、110V/√3 100V、110V 200V 线性范围 100V 173V 230V 连续过载能力 10s 过载能力 1s 过载能力 120V 200V 250V 120V 200V 250V 200V 350V 400V 额定电压下的功耗 < 0.2 VA/相@Un < 0.5 VA/相@Un < 2.5 VA/相@Un 1.4 开关量输入 额定电压 110V 220V 动作电压 77.0V（70％额定值） 154.0V（70％额定值） 返回电压 60.5V（55％额定值） 121.0V（55％额定值） 最大允许电压 132.0V（120％额定值） 264.0V（120％额定值） 耐压水平 2kVac 2kVac 1.5 开关量输出 输出接点分类 跳闸 信号 输出形式 干接点 额定电压 250Vac/dc 250Vac/dc 开触点耐压 >1000Vac rms 接通电流 8A 5A 过载能力（...
