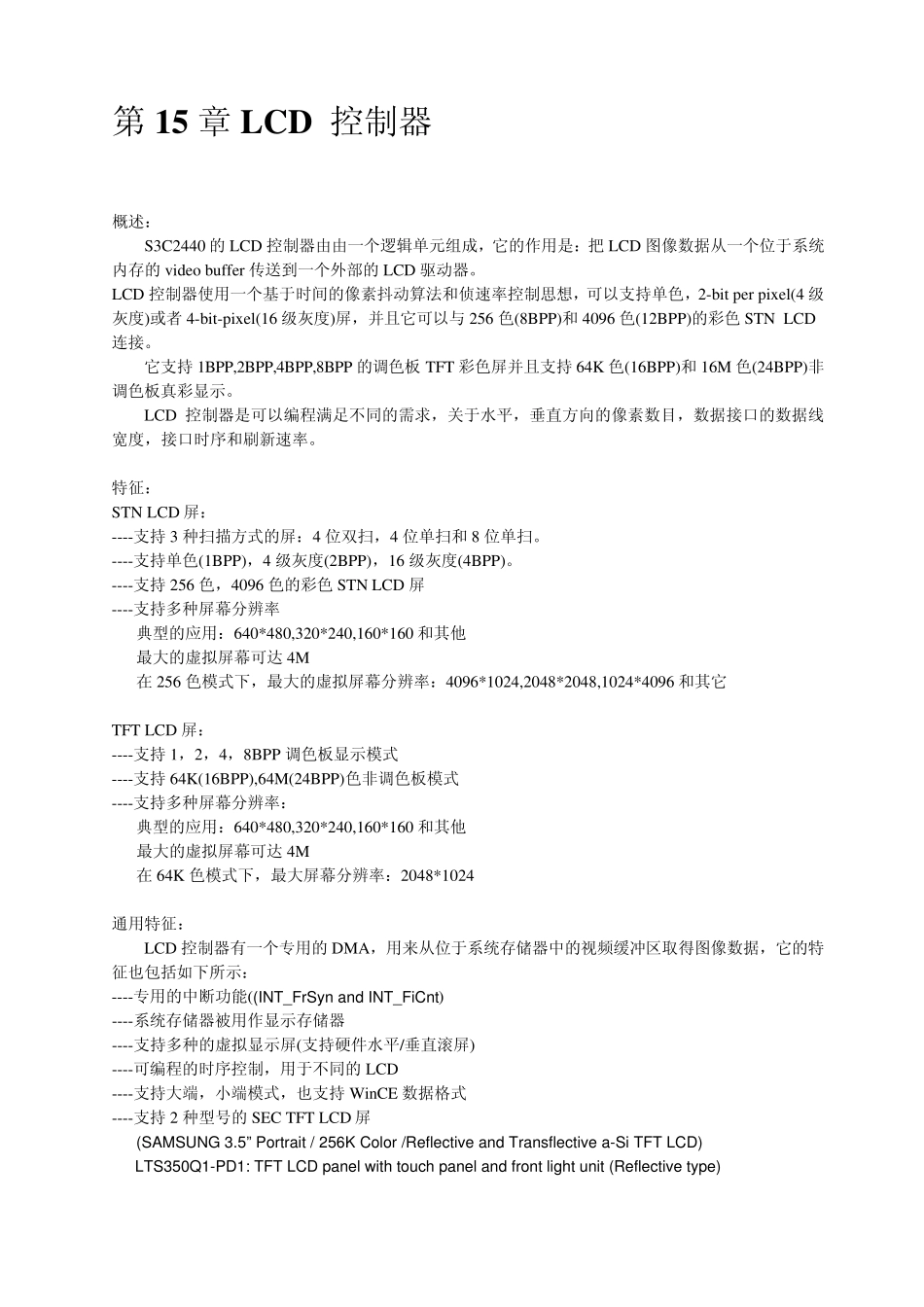

第15 章 LCD 控制器 概述： S3C2440 的LCD 控制器由由一个逻辑单元组成，它的作用是：把LCD 图像数据从一个位于系统内存的v ideo bu ffer 传送到一个外部的LCD 驱动器。 LCD 控制器使用一个基于时间的像素抖动算法和侦速率控制思想，可以支持单色，2-bit per pix el(4 级灰度)或者 4-bit-pix el(16 级灰度)屏，并且它可以与 256 色(8BPP)和 4096 色(12BPP)的彩色 STN LCD连接。 它支持 1BPP,2BPP,4BPP,8BPP 的调色板 TFT 彩色屏并且支持 64K 色(16BPP)和 16M 色(24BPP)非调色板真彩显示。 LCD 控制器是可以编程满足不同的需求，关于水平，垂直方向的像素数目，数据接口的数据线宽度，接口时序和刷新速率。 特征： STN LCD 屏： ----支持 3 种扫描方式的屏：4 位双扫，4 位单扫和 8 位单扫。 ----支持单色(1BPP)，4 级灰度(2BPP)，16 级灰度(4BPP)。 ----支持 256 色，4096 色的彩色 STN LCD 屏 ----支持多种屏幕分辨率 典型的应用：640*480,320*240,160*160 和其他 最大的虚拟屏幕可达 4M 在 256 色模式下，最大的虚拟屏幕分辨率：4096*1024,2048*2048,1024*4096 和其它 TFT LCD 屏： ----支持 1，2，4，8BPP 调色板显示模式 ----支持 64K(16BPP),64M(24BPP)色非调色板模式 ----支持多种屏幕分辨率： 典型的应用：640*480,320*240,160*160 和其他 最大的虚拟屏幕可达 4M 在 64K 色模式下，最大屏幕分辨率：2048*1024 通用特征： LCD 控制器有一个专用的DMA，用来从位于系统存储器中的视频缓冲区取得图像数据，它的特征也包括如下所示： ----专用的中断功能((INT_FrSyn and INT_FiCnt) ----系统存储器被用作显示存储器 ----支持多种的虚拟显示屏(支持硬件水平/垂直滚屏) ----可编程的时序控制，用于不同的LCD ----支持大端，小端模式，也支持 WinCE 数据格式 ----支持 2 种型号的SEC TFT LCD 屏 (SAMSUNG 3.5” Portrait / 256K Color /Reflective and Transflective a-Si TFT LCD) LTS350Q1-PD1: TFT LCD panel with touch panel and front light unit (Reflective type) LTS350Q1-PD2: TFT LCD panel only LTS350Q1-PE1: TFT LCD panel with touch panel and front light unit (Transflective type) LTS350Q1-PE2: TFT LCD panel only NOTE: WinCE 不支持12 位的数据封装格式 请...
