嵌入式系统实训报告走马灯VIP免费

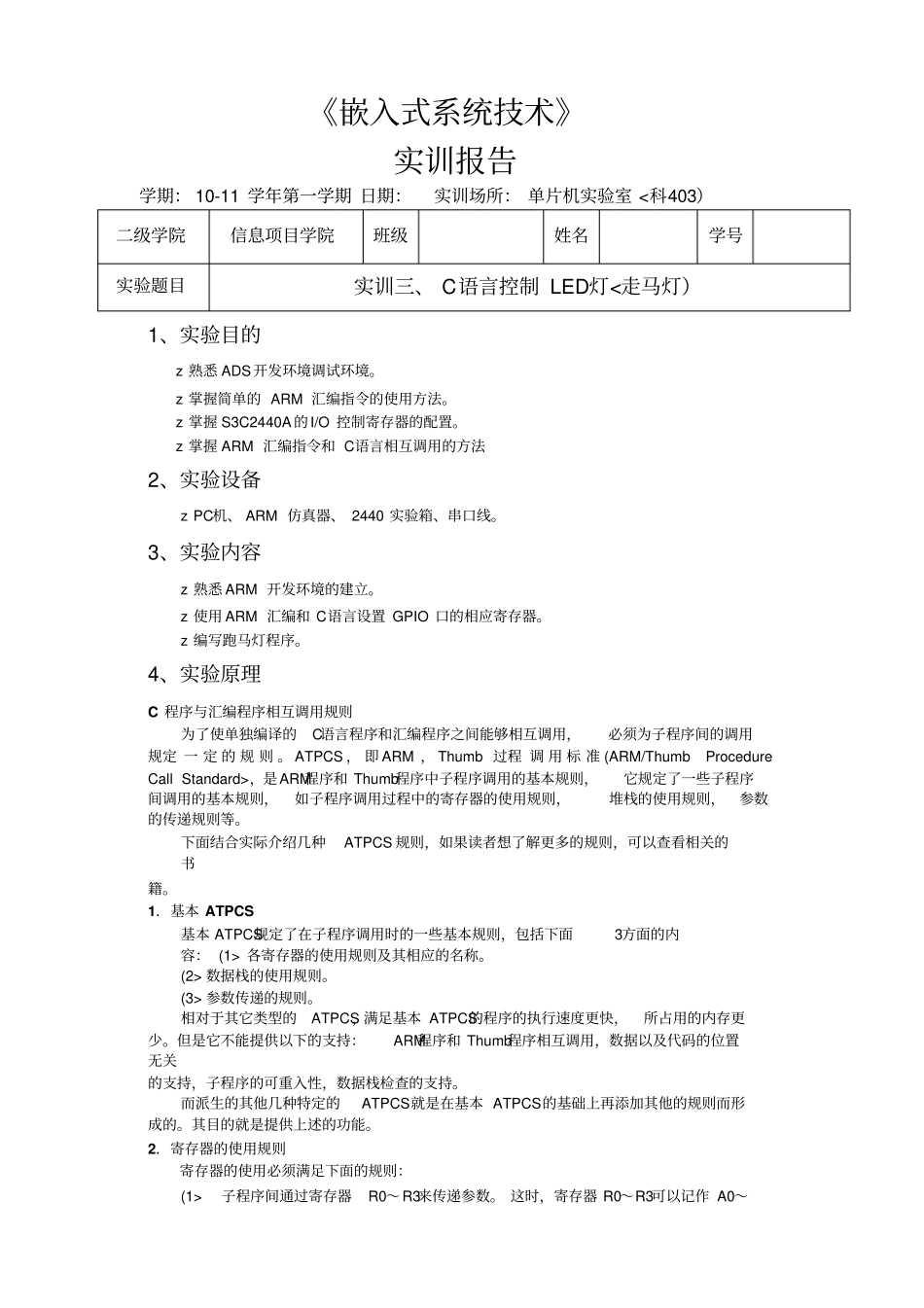

《嵌入式系统技术》实训报告学期： 10-11 学年第一学期 日期：实训场所： 单片机实验室 <科403）二级学院信息项目学院班级姓名学号实验题目实训三、 C语言控制 LED灯<走马灯）1、实验目的z 熟悉 ADS开发环境调试环境。z 掌握简单的 ARM 汇编指令的使用方法。z 掌握 S3C2440A 的I/O 控制寄存器的配置。z 掌握 ARM 汇编指令和 C语言相互调用的方法2、实验设备z PC机、 ARM 仿真器、 2440 实验箱、串口线。3、实验内容z 熟悉 ARM 开发环境的建立。z 使用 ARM 汇编和 C语言设置 GPIO 口的相应寄存器。z 编写跑马灯程序。4、实验原理C 程序与汇编程序相互调用规则为了使单独编译的C语言程序和汇编程序之间能够相互调用，必须为子程序间的调用规定 一 定 的 规 则 。 ATPCS ， 即 ARM ， Thumb 过程 调 用 标 准 (ARM/Thumb Procedure Call Standard>，是ARM程序和 Thumb程序中子程序调用的基本规则，它规定了一些子程序间调用的基本规则，如子程序调用过程中的寄存器的使用规则，堆栈的使用规则，参数的传递规则等。下面结合实际介绍几种ATPCS 规则，如果读者想了解更多的规则，可以查看相关的书籍。1．基本 ATPCS基本 ATPCS规定了在子程序调用时的一些基本规则，包括下面3方面的内容： (1> 各寄存器的使用规则及其相应的名称。(2> 数据栈的使用规则。(3> 参数传递的规则。相对于其它类型的ATPCS，满足基本 ATPCS的程序的执行速度更快，所占用的内存更少。但是它不能提供以下的支持：ARM程序和 Thumb程序相互调用，数据以及代码的位置无关的支持，子程序的可重入性，数据栈检查的支持。而派生的其他几种特定的ATPCS就是在基本 ATPCS的基础上再添加其他的规则而形成的。其目的就是提供上述的功能。2．寄存器的使用规则寄存器的使用必须满足下面的规则：(1> 子程序间通过寄存器R0～R3来传递参数。 这时，寄存器 R0～R3可以记作 A0～A3。被调用的子程序在返回前无需恢复寄存器R0～R3的内容。(2> 在子程序中，使用寄存器R4～ Rll 来保存局部变量。这时，寄存器R4～R11可以记作 V1～V8。如果在子程序中使用到了寄存器V1～V8中的某些寄存器，子程序进入时必须保存这些寄存器的值，在返回前必须恢复这些寄存器的值；对于子程序中没有用到的寄存器则不必进行这些操作。在Thumb程序中，通常只能使用寄存器R4～R7来保存局部变量。(3> 寄存器 R12用作子程序间scratch寄存器，记作IP...
