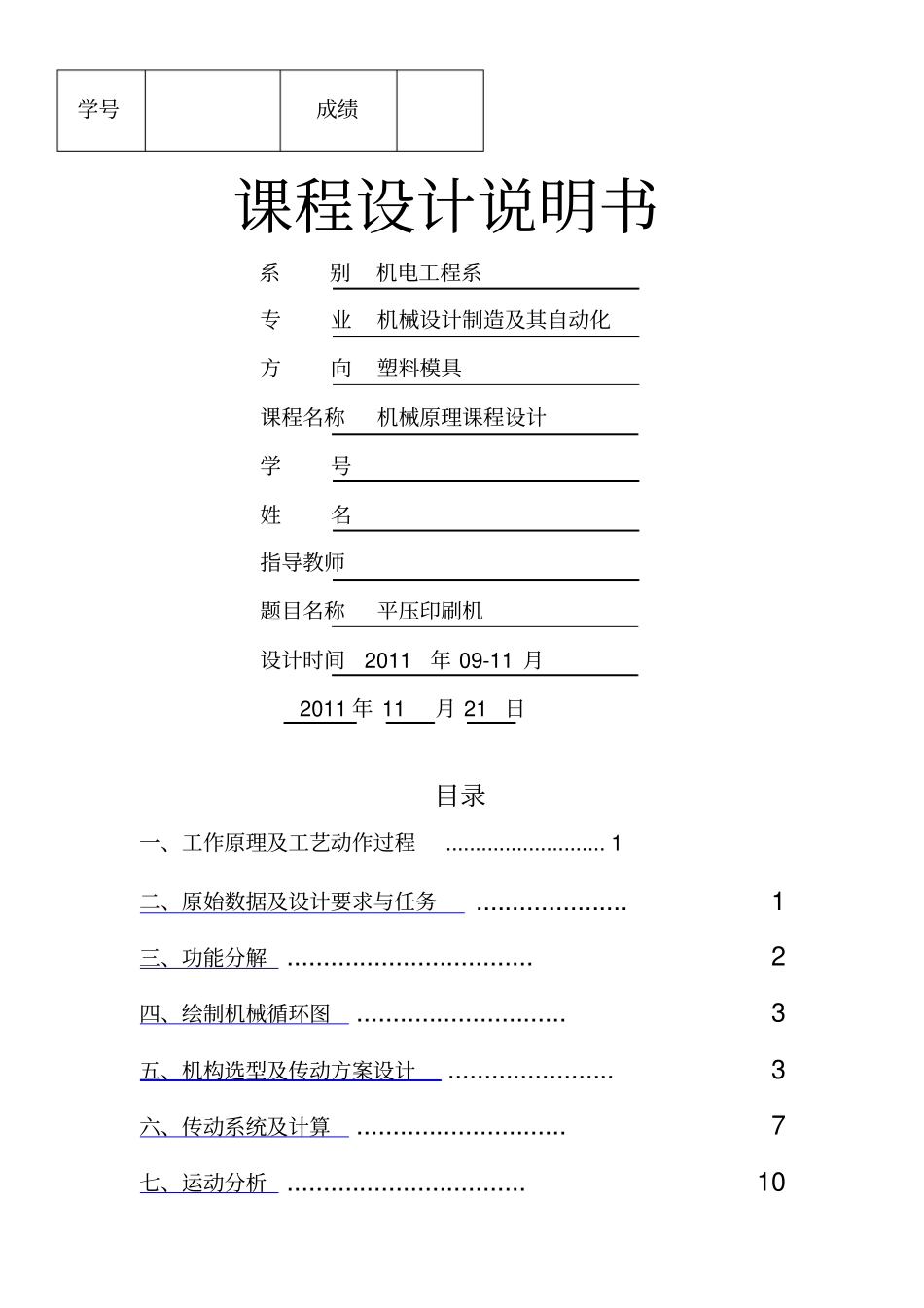

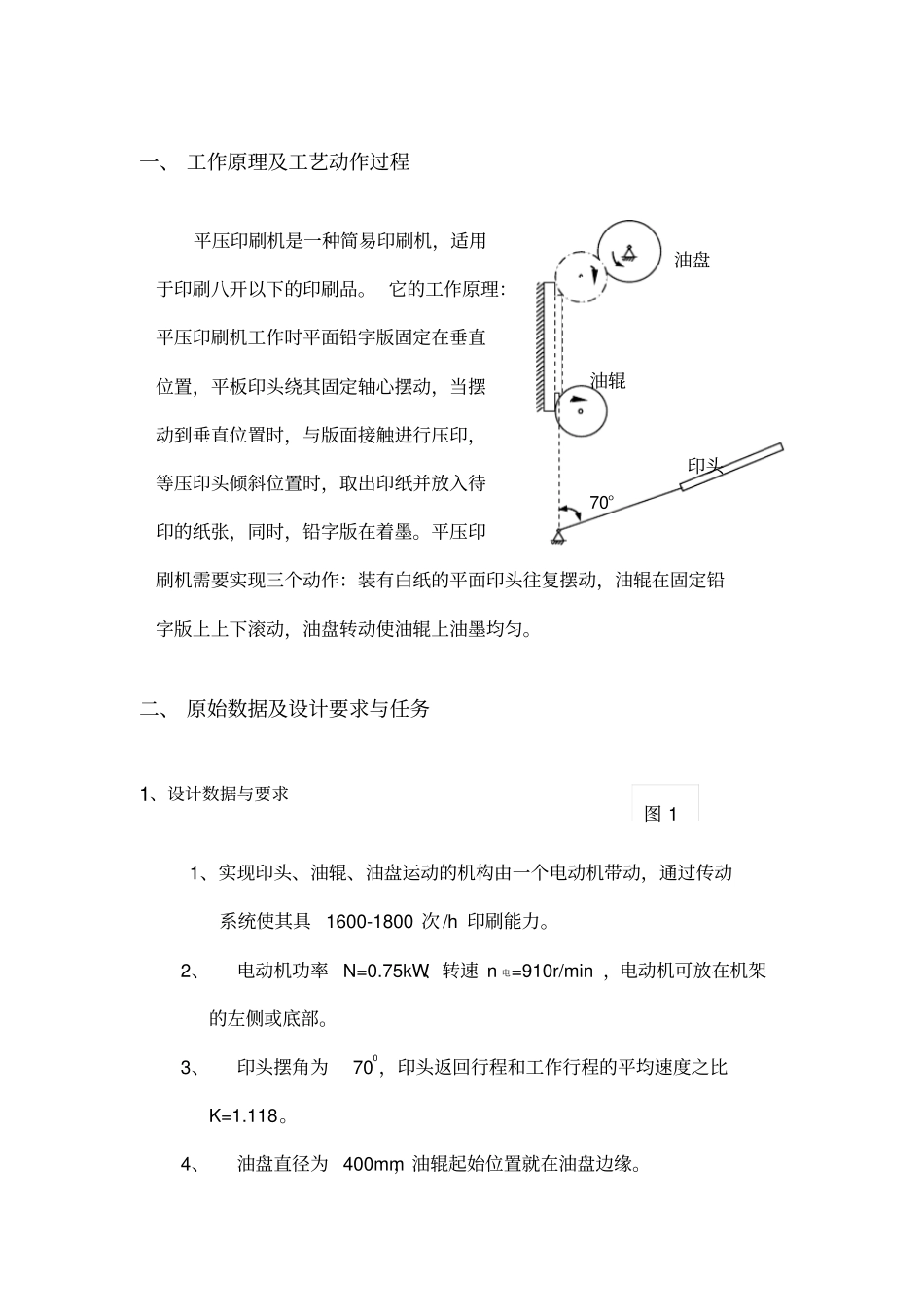

学号成绩课程设计说明书系别机电工程系专业机械设计制造及其自动化方向塑料模具课程名称机械原理课程设计学号姓名指导教师题目名称平压印刷机设计时间 2011年 09-11 月2011 年 11 月 21 日目录一、工作原理及工艺动作过程........................... 1 二、原始数据及设计要求与任务..................... 1三、功能分解 .................................. 2四、绘制机械循环图 ............................. 3五、机构选型及传动方案设计....................... 3六、传动系统及计算 ............................. 7七、运动分析 ................................. 10 八、课程设计的感受 ............................ 11 九、参考资料 ................................. 12一、 工作原理及工艺动作过程平压印刷机是一种简易印刷机，适用于印刷八开以下的印刷品。 它的工作原理：平压印刷机工作时平面铅字版固定在垂直位置，平板印头绕其固定轴心摆动，当摆动到垂直位置时，与版面接触进行压印，等压印头倾斜位置时，取出印纸并放入待印的纸张，同时，铅字版在着墨。平压印刷机需要实现三个动作：装有白纸的平面印头往复摆动，油辊在固定铅字版上上下滚动，油盘转动使油辊上油墨均匀。二、 原始数据及设计要求与任务1、设计数据与要求1、实现印头、油辊、油盘运动的机构由一个电动机带动，通过传动系统使其具 1600-1800 次 /h 印刷能力。2、电动机功率 N=0.75kW、转速 n 电=910r/min ，电动机可放在机架的左侧或底部。3、印头摆角为700，印头返回行程和工作行程的平均速度之比K=1.118。4、油盘直径为 400mm，油辊起始位置就在油盘边缘。70°油辊印头油盘图 1 5、要求机构的传动性能良好，结构紧凑，易于制造。2、设计任务1、确定总功能，并进行功能分解。2、根据工艺动作要求拟定运动循环图。3、进行印头、油辊、油盘机构及其相互连接传动的选型。4、按选定的电动机及执行机构运动参数拟订机械传动方案。5、画出机械运动方案简图。6、对执行机构进行尺寸综合。7、对往复摆动执行机构进行运动仿真分析，绘制从动件位移、速度、加速度线图。8、编写设计说明书。 （用 A4 纸张，封面用标准格式）三、功能分解功能分解，即将整个工艺动作过程分解成若干个执行构件的运动（称分功能或功能元） ，它们按一定的动作顺序来完成印刷。图1 是平压印刷机主要部件的工作情况示意图，其工艺动作过程要求...
