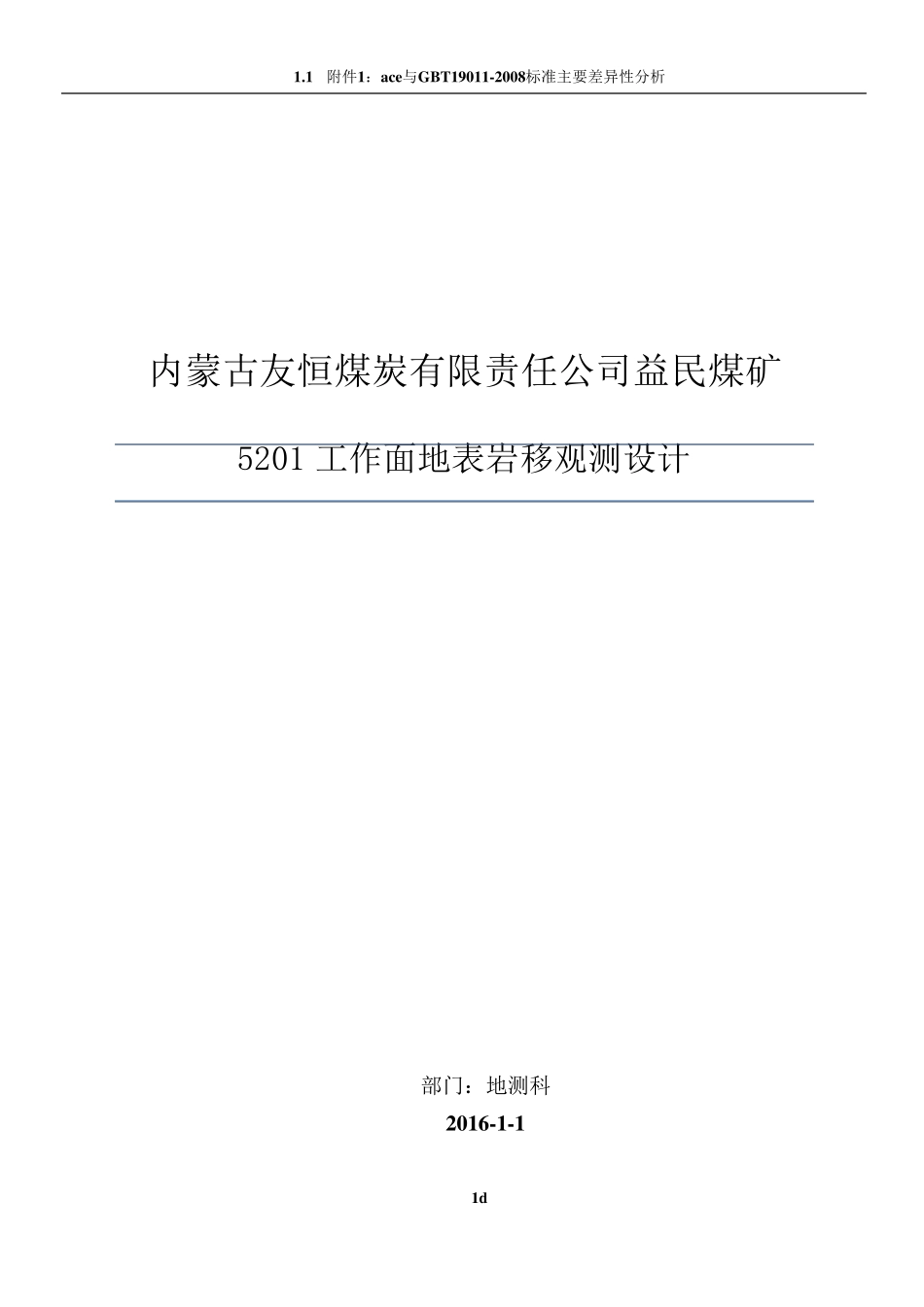

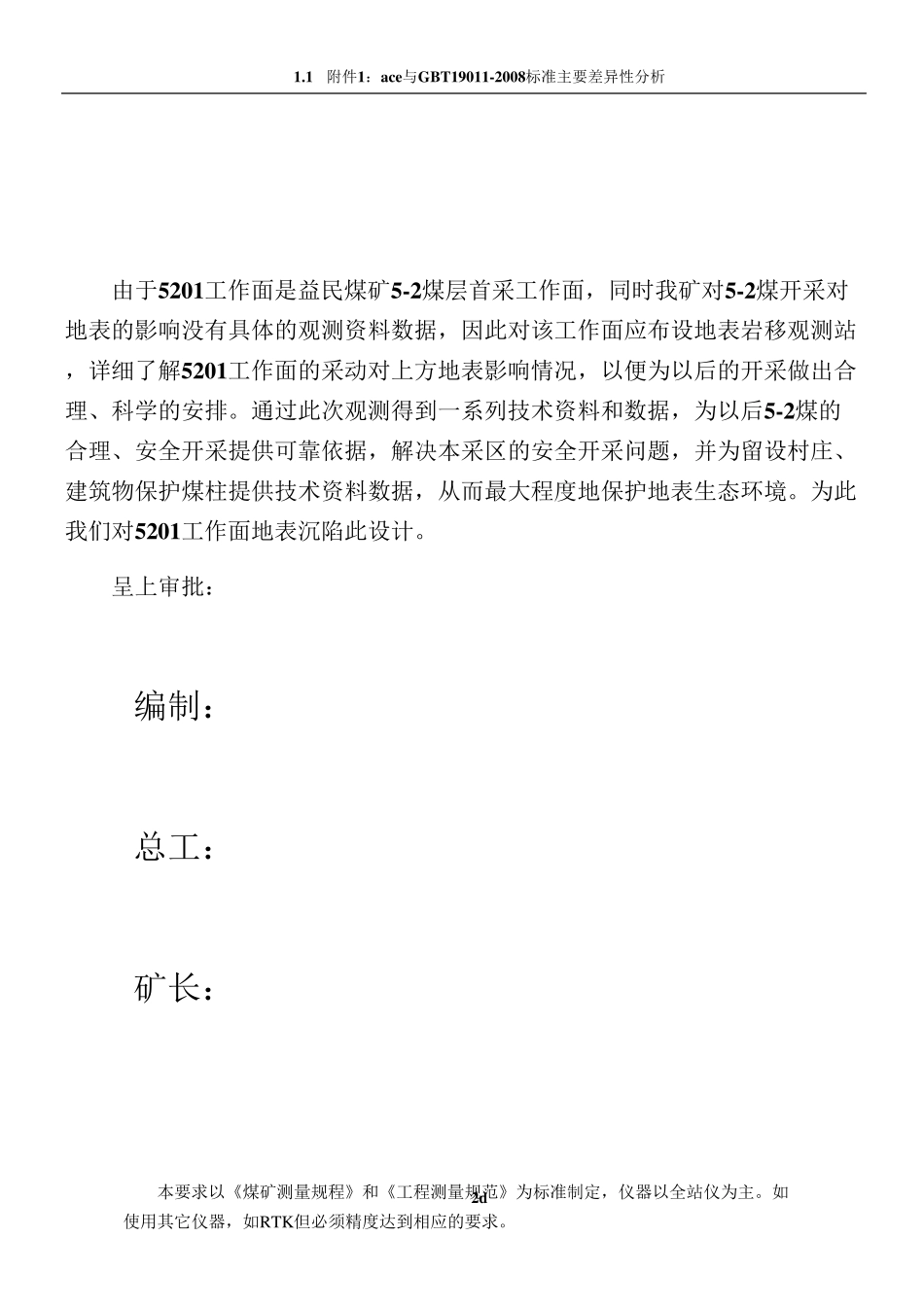

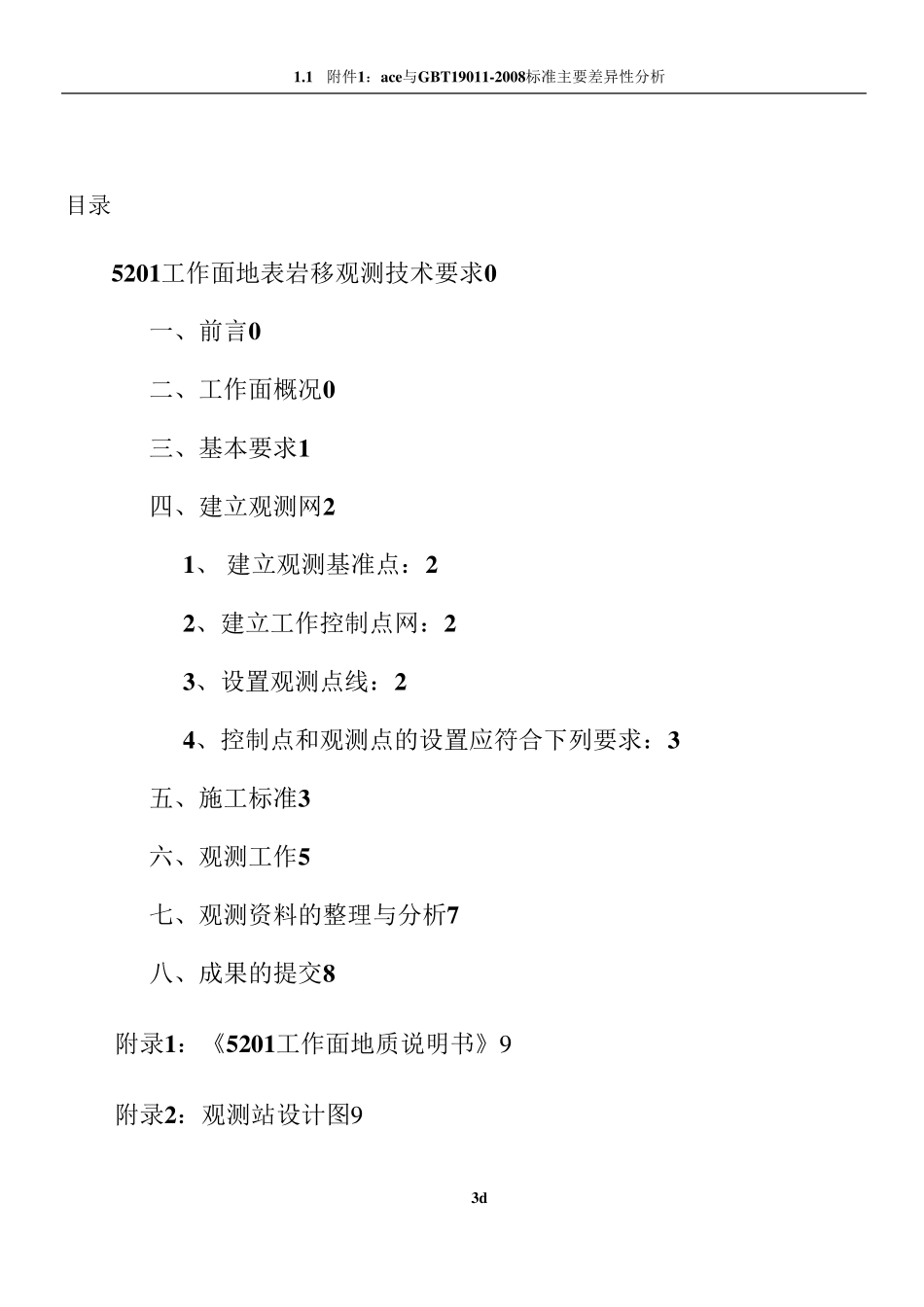

1.1 附件1：ace与GBT19011-2008标准主要差异性分析 1d 内蒙古友恒煤炭有限责任公司益民煤矿 5201 工作面地表岩移观测设计 部门：地测科 2016-1-1 1.1 附件1：ace与GBT19011-2008标准主要差异性分析 2d 由于5201工作面是益民煤矿5-2煤层首采工作面，同时我矿对5-2煤开采对地表的影响没有具体的观测资料数据，因此对该工作面应布设地表岩移观测站，详细了解5201工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。通过此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提供可靠依据，解决本采区的安全开采问题，并为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。为此我们对5201工作面地表沉陷此设计。 呈上审批： 编制： 总工： 矿长： 本要求以《煤矿测量规程》和《工程测量规范》为标准制定，仪器以全站仪为主。如使用其它仪器，如RTK但必须精度达到相应的要求。 1.1 附件1：ace与GBT19011-2008标准主要差异性分析 3d 目录 5201工作面地表岩移观测技术要求0 一、前言0 二、工作面概况0 三、基本要求1 四、建立观测网2 1、 建立观测基准点：2 2、建立工作控制点网：2 3、设置观测点线：2 4、控制点和观测点的设置应符合下列要求：3 五、施工标准3 六、观测工作5 七、观测资料的整理与分析7 八、成果的提交8 附录1：《5201工作面地质说明书》9 附录2：观测站设计图9 1.1 附件1：ace与GBT19011-2008标准主要差异性分析 4d 1.1 附件1：ace与GBT19011-2008标准主要差异性分析 d 5201工作面地表岩移观测技术要求 一、前言 由于5201工作面是益民煤矿首采工作面，同时我矿对5-2煤开采对地表的影响没有可靠完整的资料数据，因此对该工作面应布设地表岩移工作站，详细了解5201工作面的采动对上方地表影响情况，以便为以后的开采做出合理、科学的安排。通过此次观测得到一系列技术资料和数据，为以后5-2煤的合理、安全开采提供可靠依据，为留设村庄、建筑物保护煤柱提供技术资料数据，从而最大程度地保护地表生态环境。 二、工作面概况 首采5201工作面的大概情况：顺槽长度1300米，工作面长度为250米。煤层倾角平均为1°。采动区域的四角坐标为： 点号 坐标 高程 采深 X Y 煤层底板 地面 A 4360874.895 37442553.9273 1143.1 1253.0 109.9 B 4360874.895 37442813.4273 1143.5 1250.0 106.5 C 4359568.997 3744281...
