2025年平口虎钳零件图分析VIP免费

2025年平口虎钳零件图分析_第1页
1/11
2025年平口虎钳零件图分析_第2页
2/11
2025年平口虎钳零件图分析_第3页
3/11

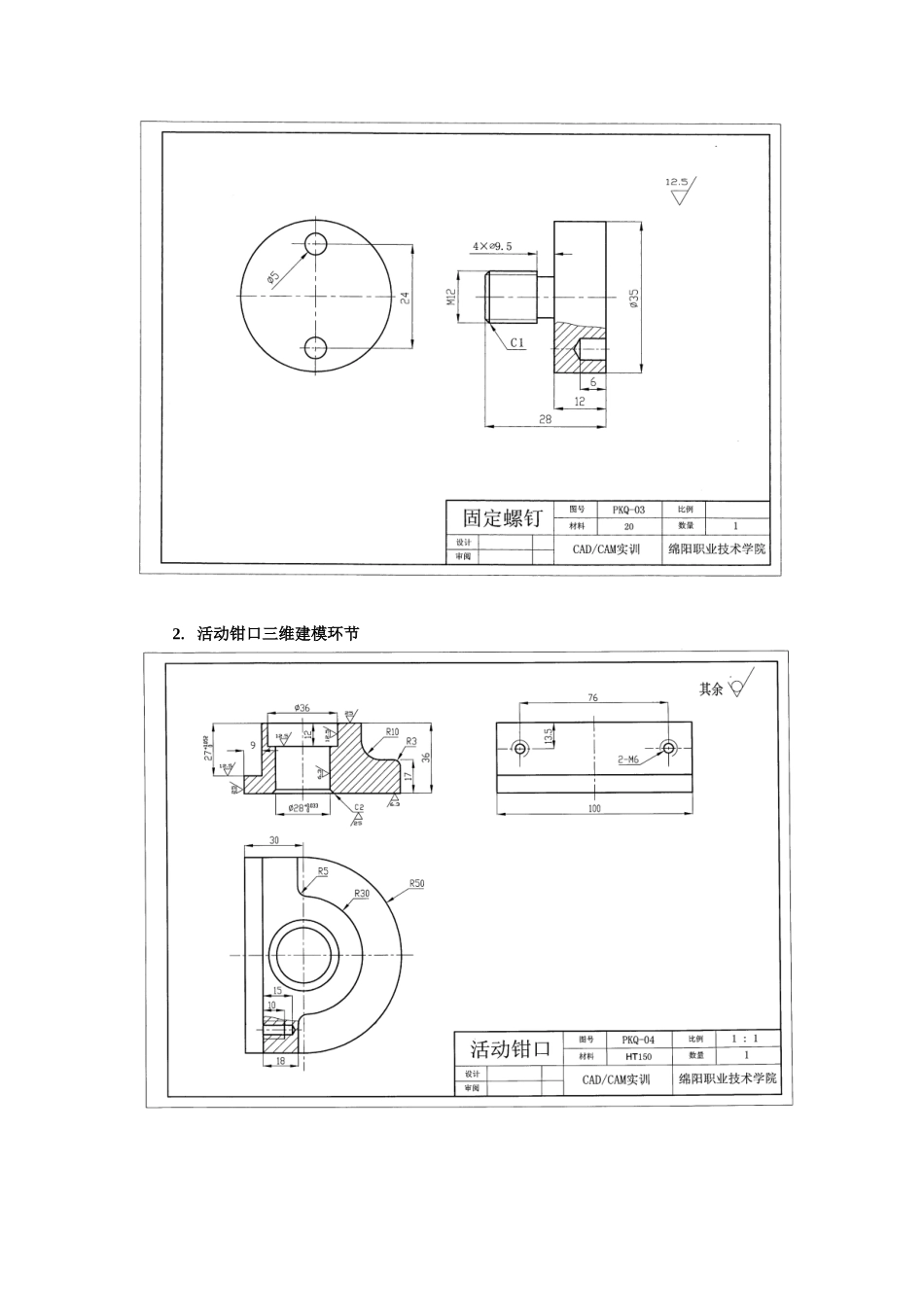

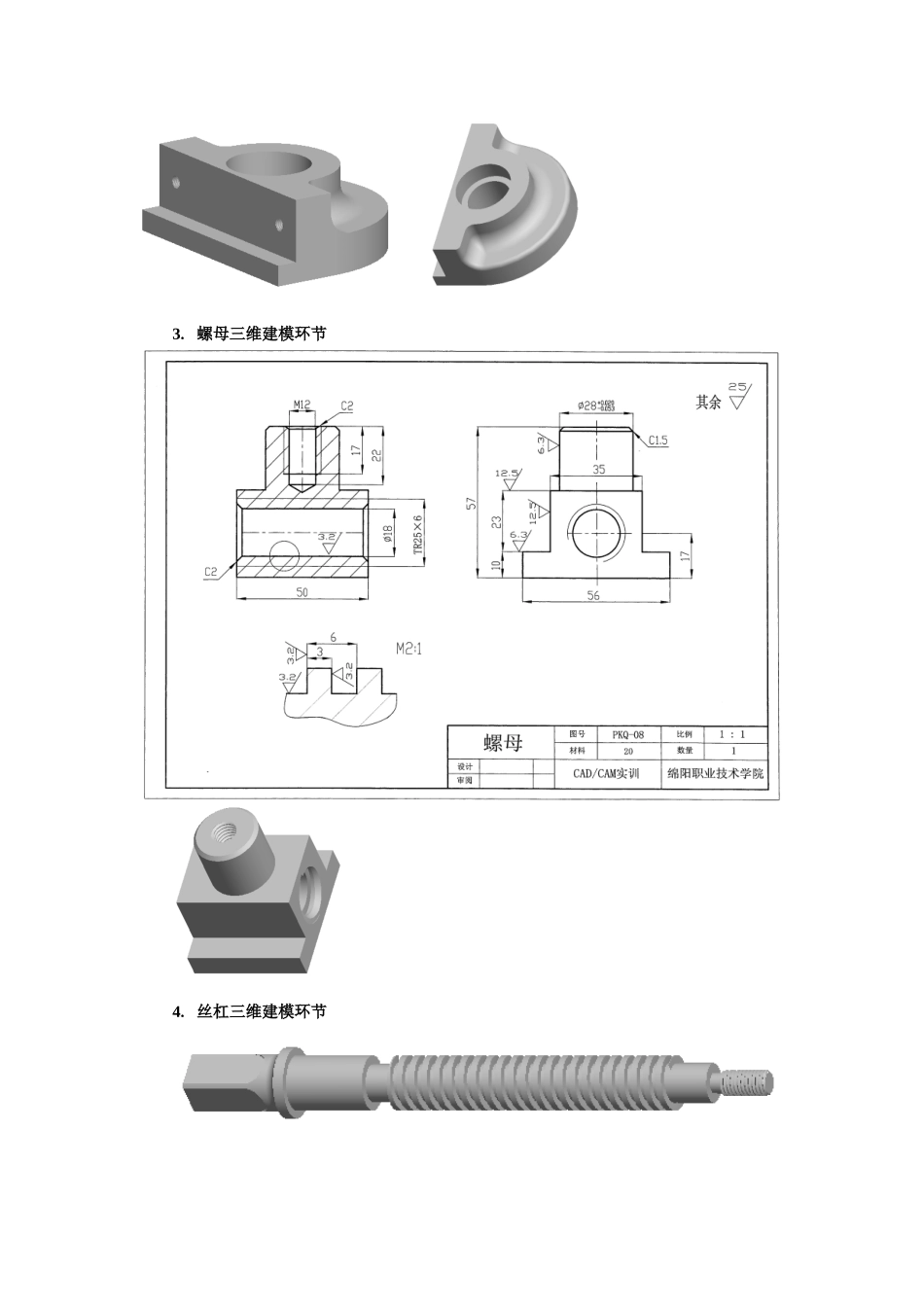

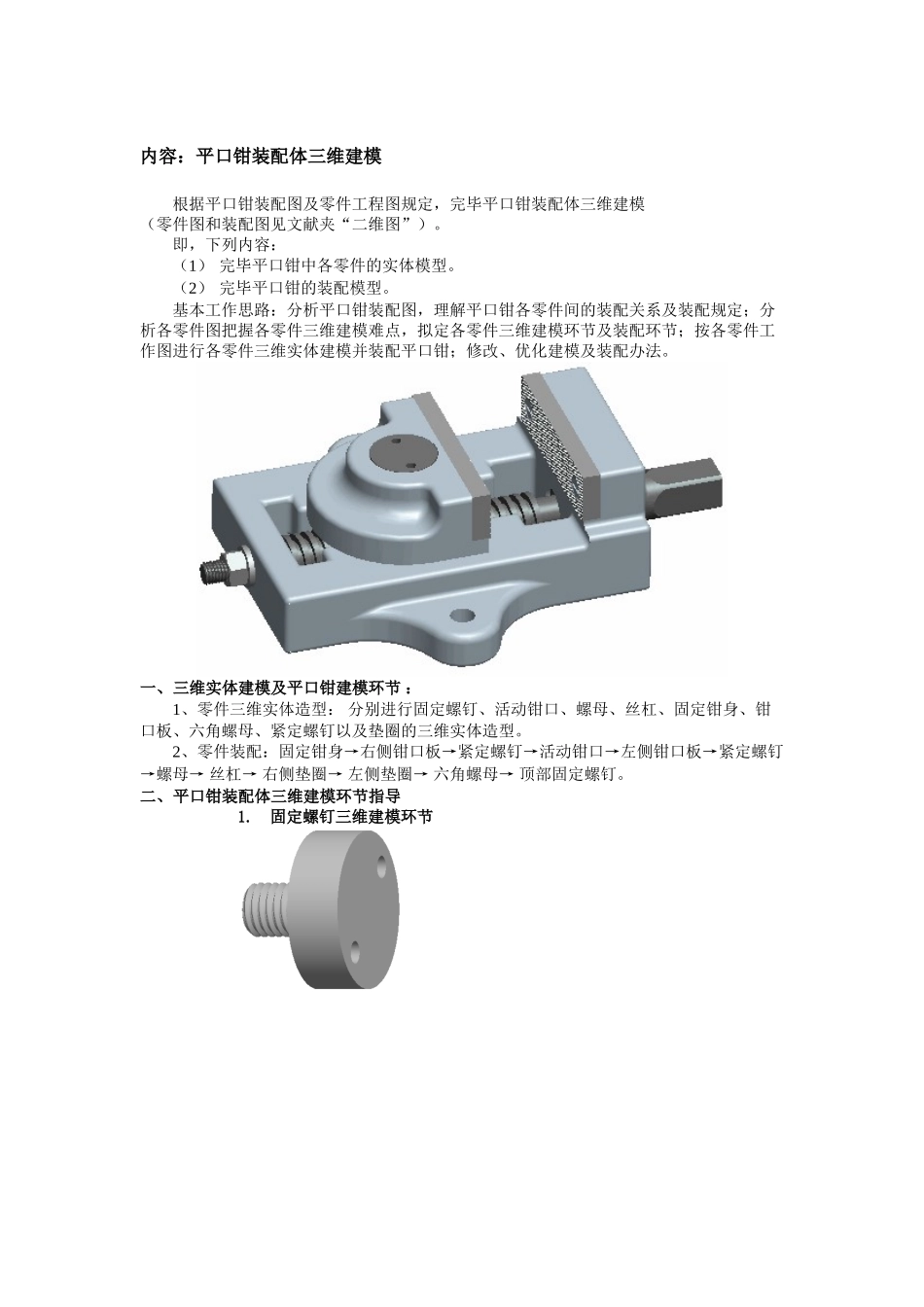

内容:平口钳装配体三维建模根据平口钳装配图及零件工程图规定,完毕平口钳装配体三维建模(零件图和装配图见文献夹“二维图”)。即,下列内容:(1) 完毕平口钳中各零件的实体模型。(2) 完毕平口钳的装配模型。基本工作思路:分析平口钳装配图,理解平口钳各零件间的装配关系及装配规定;分析各零件图把握各零件三维建模难点,拟定各零件三维建模环节及装配环节;按各零件工作图进行各零件三维实体建模并装配平口钳;修改、优化建模及装配办法。一、三维实体建模及平口钳建模环节 :1、零件三维实体造型: 分别进行固定螺钉、活动钳口、螺母、丝杠、固定钳身、钳口板、六角螺母、紧定螺钉以及垫圈的三维实体造型。2、零件装配:固定钳身→右侧钳口板→紧定螺钉→活动钳口→左侧钳口板→紧定螺钉→螺母→ 丝杠→ 右侧垫圈→ 左侧垫圈→ 六角螺母→ 顶部固定螺钉。二、平口钳装配体三维建模环节指导1.固定螺钉三维建模环节2. 活动钳口三维建模环节 3. 螺母三维建模环节4. 丝杠三维建模环节5. 固定钳身三维建模环节 6. 钳口板三维建模环节 7. 六角螺母的三维建模环节 8. 紧定螺钉的三维建模环节 9. 垫圈 1 的三维建模环节 图 139 垫圈工程图 图 141 完毕的拉伸特性11、平口钳的装配环节图 142 平口钳装配图环节 1 建立工作目录环节 2 进入组件装配模块环节 3 装入固定钳身图 143 调入固定钳身 图 144 固定钳身定位成果环节 4 装入右侧钳口板 图 145 匹配约束的两平面 图 146 匹配后的成果 图 147 匹配约束的两平面 图 148 匹配后的成果图 149 对齐约束的两轴线 图 150 钳口板定位成果环节 5 装入紧定螺钉 1 图 151 对齐约束的两轴线 图 152 对齐后的成果图 153 对齐约束的两平面 图 154 紧定螺钉定位成果环节 6 装入紧定螺钉 2 环节 7 装入活动钳口 图 155 匹配约束的两平面 图 156 匹配约束的两平面 图 157 匹配约束的两基准平面 图 158 活动钳口定位成果环节 8 装入左侧钳口板 参见环节 4,左侧钳口板完全约束后的成果如图 159 所示。环节 9 装入紧定螺钉 3 环节 10 装入紧定螺钉 4 参见环节 5,紧定螺钉 3、4 完全约束后的成果如图 160 所示。 图 159 左侧钳口板定位成果 图 160 紧定螺钉 3、4 定位成果环节 11 装入螺母 图 161 对齐约束的两轴线 图 162 对齐约束的两轴线 图 163 螺母定位成果 图 1...
