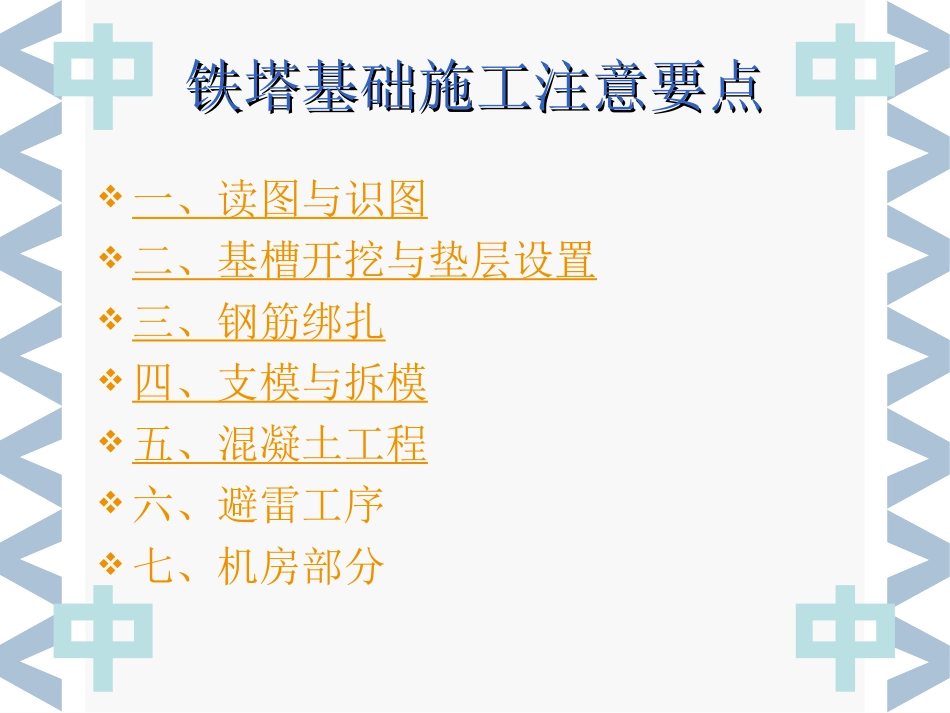

铁塔基础施工注意要点铁塔基础施工注意要点一、读图与识图二、基槽开挖与垫层设置三、钢筋绑扎四、支模与拆模五、混凝土工程六、避雷工序七、机房部分一、识图与读图一、识图与读图主要内容：构件的平面位置、尺寸，建筑标高，砼保护层厚度和强度等级，钢筋的种类和位置等。首先施工说明，然后由面到点，由整体到局部。如图所示，①该基础的平面尺寸为2.7m×2.7m，基础埋置深度为3m，下设100mm厚的C10素砼垫层，（基坑开挖深度3.1m）。基础底板厚1000mm，两步台阶，每步高度为500mm。台阶宽度为475mm。②联系梁截面尺寸b*h=300mm*600mm,长度为6.282m。③基础底板下部钢筋纵横两个方向都为φ14@200mm的HPB235钢筋；④柱内钢筋：纵向受力钢筋20根@18mm钢筋均布，箍筋直径@8mm双肢箍16根均布。⑤联系梁内钢筋：纵向钢筋。下部、上部各配置3根直径22mm钢筋。箍筋：直径8mm加密区间距为100mm非加密区间距为200mm，加密区长度：11根箍筋间距。腰筋：2根直径14mm。拉筋：直径8mm间距400mm⑥地脚螺栓⑦防雷网二、基槽开挖及垫层设置二、基槽开挖及垫层设置1、按施工图要求放线，开挖基槽，基槽开挖平面尺寸=基础尺寸+500mm/边。基槽开挖深度=基础埋置深度+垫层厚。机械开挖至离基底设计标高20~30公分时，采用人工开挖找平，严禁超挖。如发现局部超挖应采用灰土、砂砾石等低压缩性材料分层回填夯实。注意事项：a.雨季施工时应在基坑周围挖排水沟或围以土堤，防止坑壁浸泡造成塌方。b.冬季施工时应采取措施防止土层冻结，土方开挖完毕应立即进行下道工序。如有停歇应在地基上用保温材料覆盖。C.基坑开挖时如发现文物、古墓应妥善保护，立即通知有关文物部门处理。如发现永久性标桩或地质、地震部门设置的长期观察点及地下管网、电缆等，应加以保护，并报有关部门。2、会同勘察设计部门验槽：①基槽的平面位置及尺寸、深度。②细致观察基槽底面的土质是否和勘察报告相一致。③钎探。（钎探是用锤把钢钎打入坑底的基土内，根据每打入一定深度的锤击数，来判断地基土质情况。钎探后的钎孔要灌砂土。）3、如有局部特殊土地基必须进行处理，处理方法，采用换土垫层，分层回填、分层夯实。处理原则：基底处地基沉降趋于一致。4、验槽满足要求后，基底土面均匀夯实后，设置垫层，垫层厚度及挑出部分的宽度应满足设计要求。三、钢筋绑扎三、钢筋绑扎主控项目：1、钢筋进场时，应按现行国家标准的规定抽取试件作力学性能试验，其质量必须符合有关标准的规定。2、当发现钢筋脆断、焊接性能不良或力学性能明显不正常等现象时，应对钢筋进行化学成分检验或其它专项试验。3、钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。一般项目：1、混凝土保护层厚度：一般情况，板15mm，梁和柱25mm，基础无垫层不少于70mm，有垫层不得少于40mm。施工应按设计要求设置。2、下料长度：依据材料表3、钢筋接头：①接头位置设置在受力较小处，②同一截面的接头数量受压不超50%，受拉不超过25%③接头前后钢筋要保持同心。3、钢筋除锈、调直和弯钩（分为90度、135度和180度三种）4、钢筋绑扎：钢筋加工成型质量要求钢筋弯曲成型后的各部分尺寸对设计尺寸的允许偏差应符合下列规定：全长：±10mm箍筋边长：±5mm钢筋绑扎质量要求：钢筋应平直、无损伤，表面必须清洁无油迹、颗粒状或片状老锈。钢筋绑扎缺扣、松扣数量不超过应绑数量的10%，且不应集中。钢筋绑扎弯钩朝向应正确，搭接长度不小于规定的95%。钢筋数量、弯钩角度、平直长度、箍口位置均应符合施工规范的规定。钢筋安装允许偏差：网长、宽：±10mm；网眼尺寸：±20mm（焊接为10）；骨架的宽高：±5mm；骨架长：±10mm；受力钢筋：间距±5mm，排距±10mm；箍筋及构造筋：±20mm（焊接为10）；受力钢筋保护层厚度：基础±10mm；梁柱±5mm；焊接预埋件：+3mm以上内容施工过程中应全数检查。四、支模与拆模四、支模与拆模主控项目：1、模板及其支架应具有足够的承载力、刚度和稳定性，能可靠的承受浇筑混凝土时的侧压力及施工荷载，保证在浇筑混凝土是不发生跑模（...
