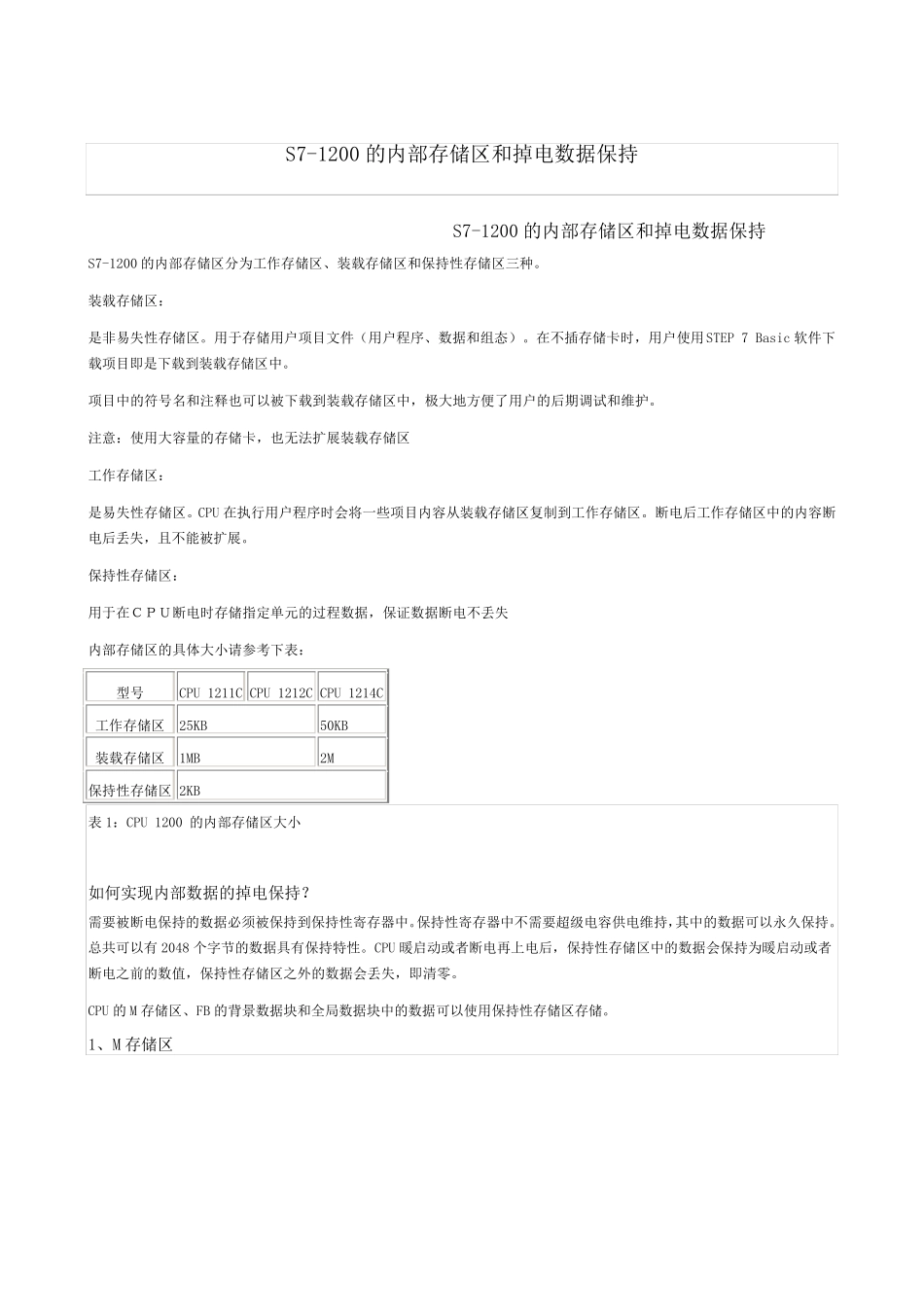

S71200的内部存储区和掉电数据保持_第1页
1/7

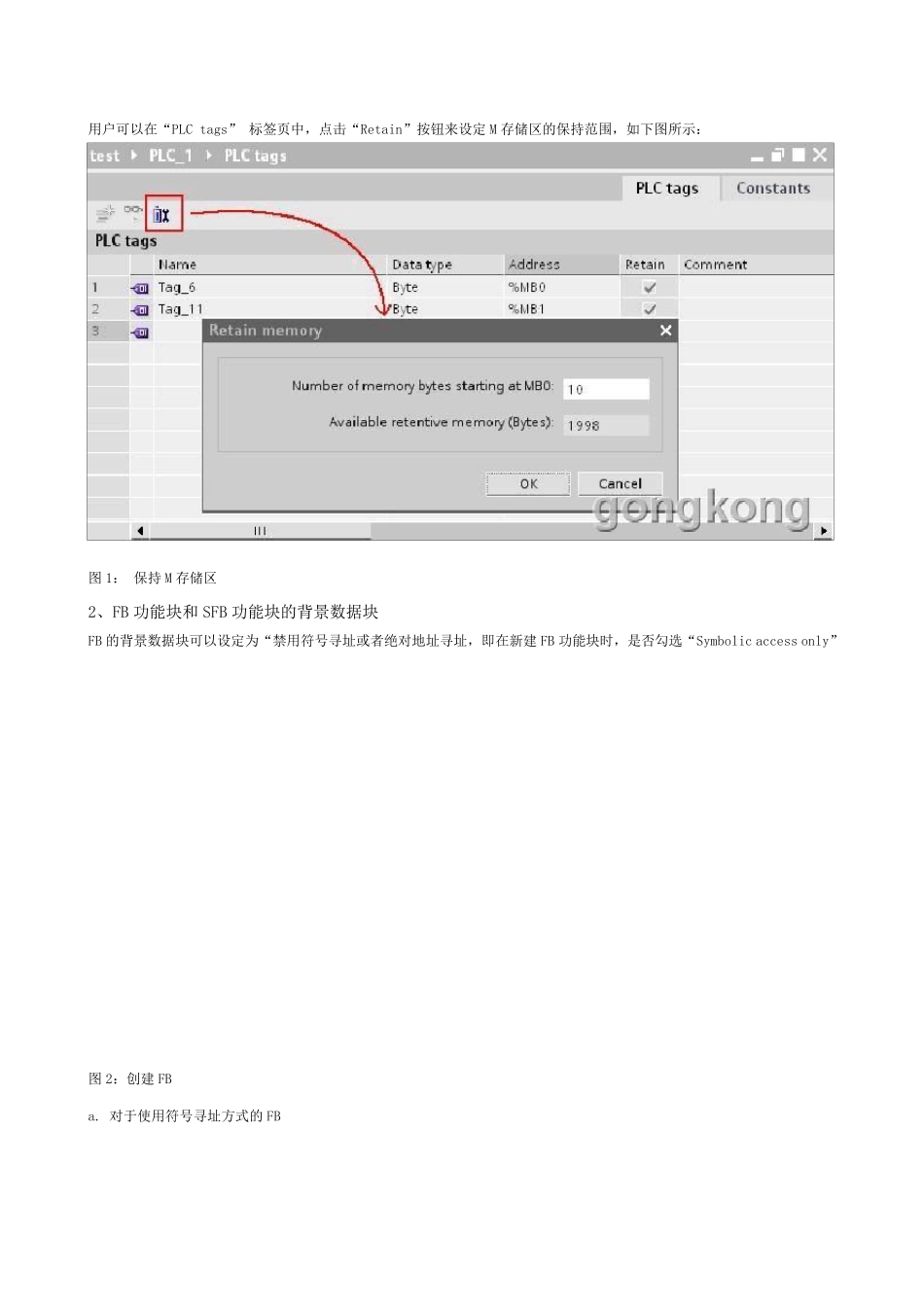

S71200的内部存储区和掉电数据保持_第2页
2/7

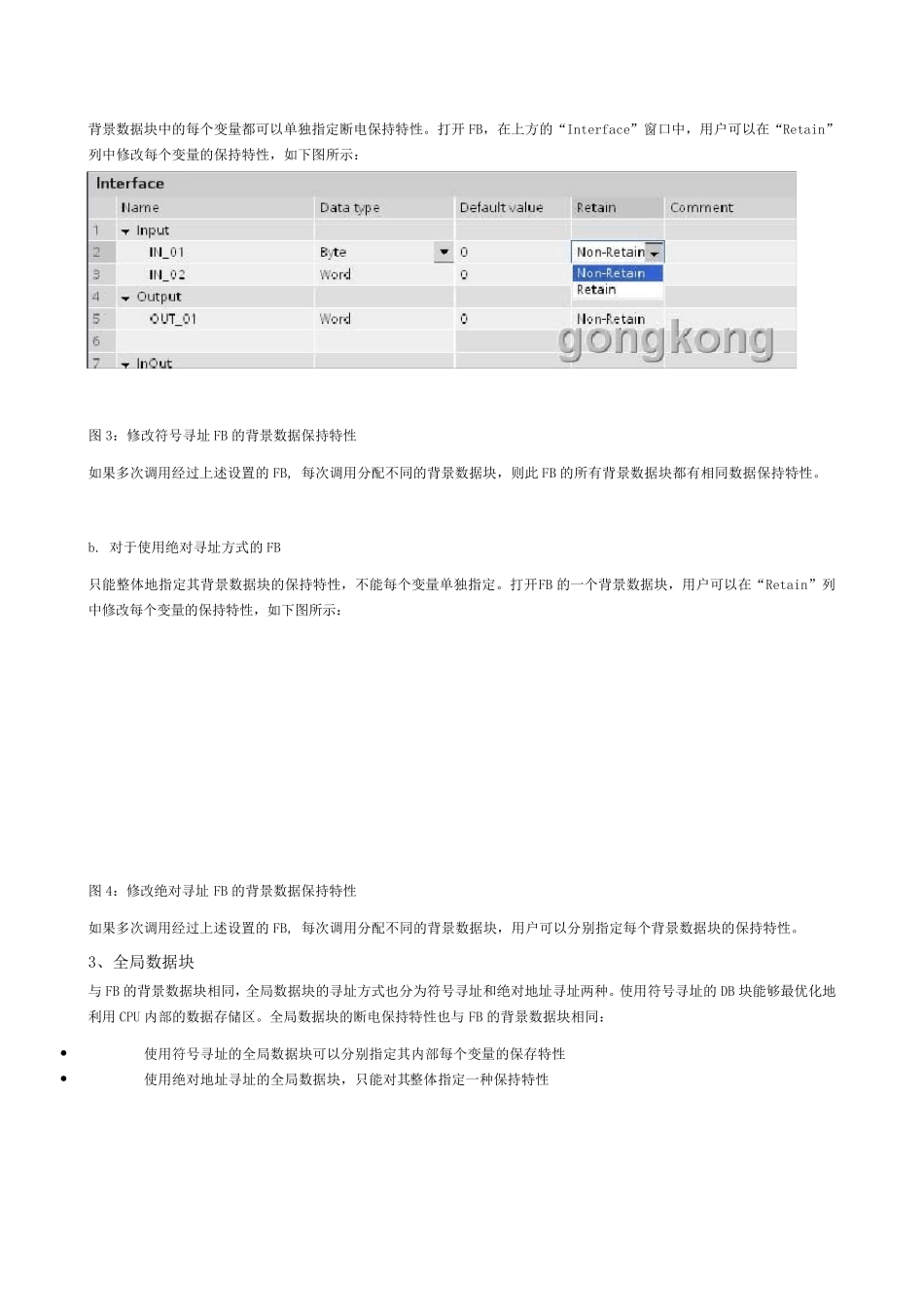

S71200的内部存储区和掉电数据保持_第3页
3/7
S7-1200 的内部存储区和掉电数据保持 S7-1200 的内部存储区和掉电数据保持 S7-1200 的内部存储区分为工作存储区、装载存储区和保持性存储区三种。 装载存储区: 是非易失性存储区。用于存储用户项目文件(用户程序、数据和组态)。在不插存储卡时,用户使用STEP 7 Basic 软件下载项目即是下载到装载存储区中。 项目中的符号名和注释也可以被下载到装载存储区中,极大地方便了用户的后期调试和维护。 注意:使用大容量的存储卡,也无法扩展装载存储区 工作存储区: 是易失性存储区。CPU 在执行用户程序时会将一些项目内容从装载存储区复制到工作存储区。断电后工作存储区中的内容断电后丢失,且不能被扩展。 保持性存储区: 用于在CPU断电时存储指定单元的过程数据,保证数据断电不丢失 内部存储区的具体大小请参考下表: 型号 CPU 1211C CPU 1212C CPU 1214C 工作存储区 25KB 50KB 装载存储区 1MB 2M 保持性存储区 2KB 表 1:CPU 1200 的内部存储区大小 如何实现内部数据的掉电保持? 需要被断电保持的数据必须被保持到保持性寄存器中。保持性寄存器中不需要超级电容供电维持,其中的数据可以永久保持。总共可以有 2048 个字节的数据具有保持特性。CPU 暖启动或者断电再上电后,保持性存储区中的数据会保持为暖启动或者断电之前的数值,保持性存储区之外的数据会丢失,即清零。 CPU 的M 存储区、FB 的背景数据块和全局数据块中的数据可以使用保持性存储区存储。 1、M 存储区 用户可以在“PLC tags” 标签页中,点击“Retain”按钮来设定 M 存储区的保持范围,如下图所示: 图 1: 保持 M 存储区 2、FB 功能块和 SFB 功能块的背景数据块 FB 的背景数据块可以设定为“禁用符号寻址或者绝对地址寻址,即在新建 FB 功能块时,是否勾选“Symbolic access only” 图 2:创建 FB a. 对于使用符号寻址方式的 FB 背景数据块中的每个变量都可以单独指定断电保持特性。打开FB,在上方的“Interface”窗口中,用户可以在“Retain”列中修改每个变量的保持特性,如下图所示: 图 3:修改符号寻址 FB 的背景数据保持特性 如果多次调用经过上述设置的FB, 每次调用分配不同的背景数据块,则此 FB 的所有背景数据块都有相同数据保持特性。 b. 对于使用绝对寻址方式的FB 只能整体地指定其背景数据块的保持特性,不能每个变量单独指定。打开FB 的一个背景数据块,用户可以...
