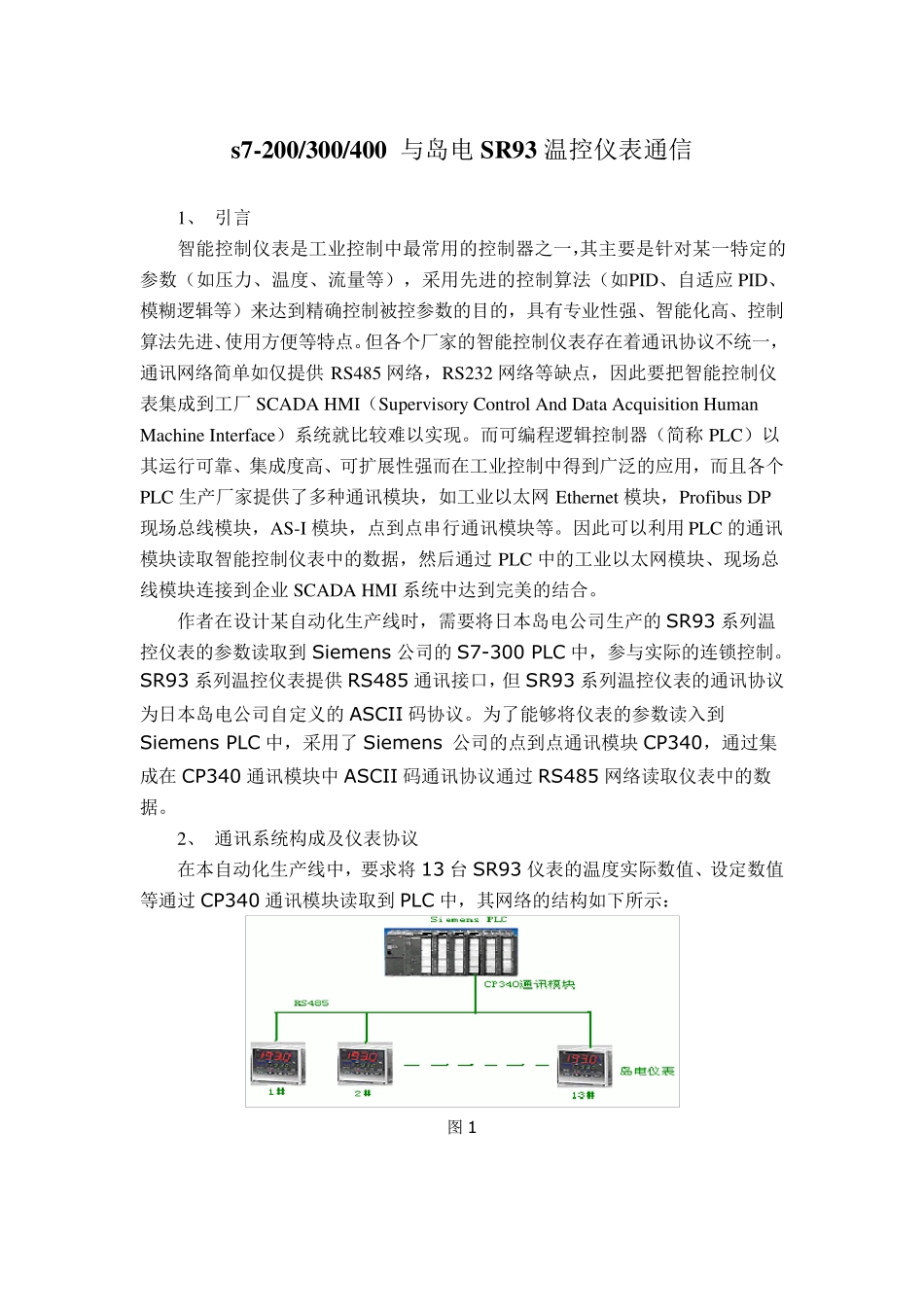

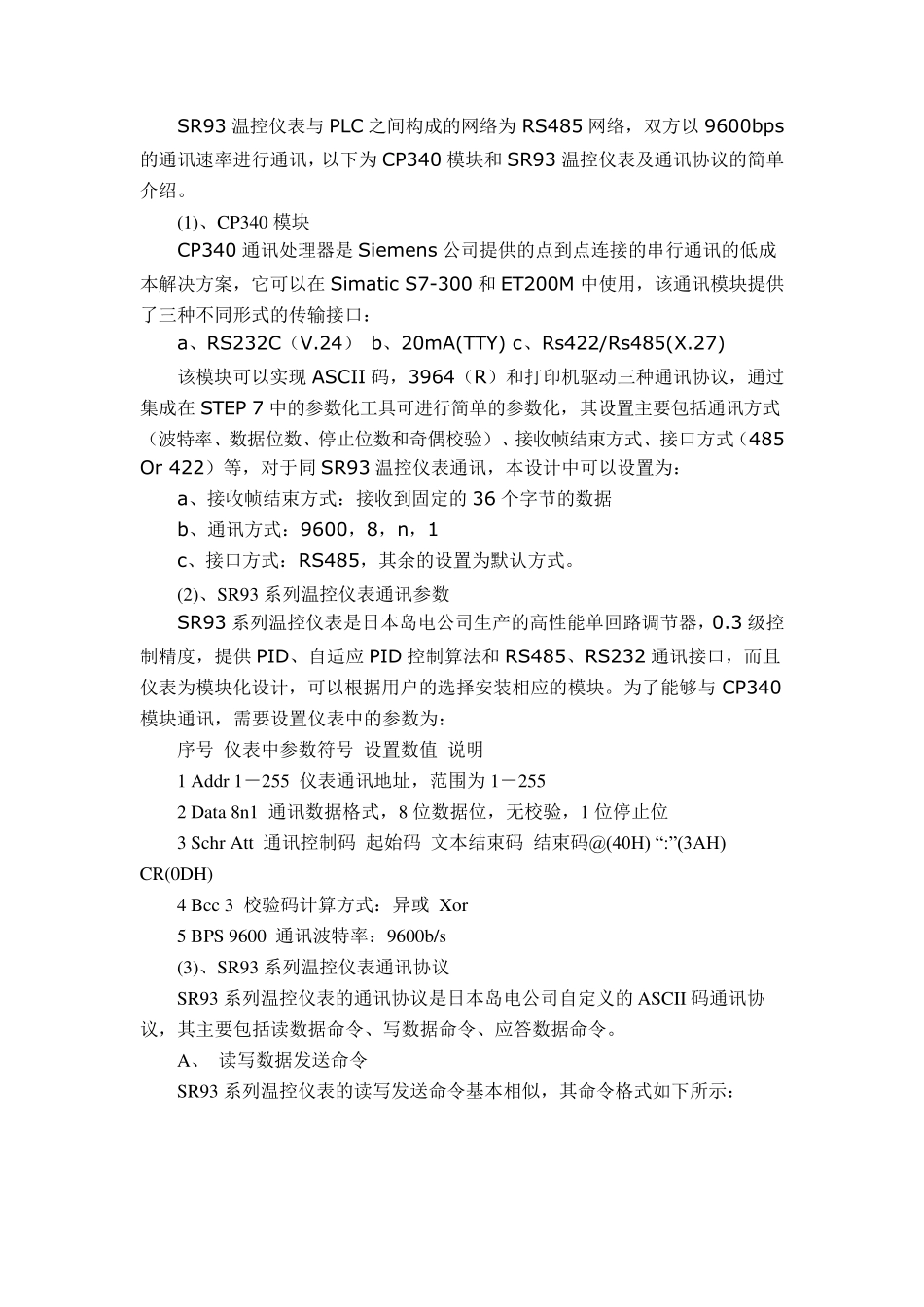

s7-200/300/400 与岛电SR93 温控仪表通信 1、 引言 智能控制仪表是工业控制中最常用的控制器之一，其主要是针对某一特定的参数（如压力、温度、流量等），采用先进的控制算法（如PID、自适应 PID、模糊逻辑等）来达到精确控制被控参数的目的，具有专业性强、智能化高、控制算法先进、使用方便等特点。但各个厂家的智能控制仪表存在着通讯协议不统一，通讯网络简单如仅提供 RS485 网络，RS232 网络等缺点，因此要把智能控制仪表集成到工厂 SCADA HMI（Su perv isory Control And Data Acqu isition Hu man Machine Interface）系统就比较难以实现。而可编程逻辑控制器（简称 PLC）以其运行可靠、集成度高、可扩展性强而在工业控制中得到广泛的应用，而且各个PLC 生产厂家提供了多种通讯模块，如工业以太网 Ethernet 模块，Profibu s DP现场总线模块，AS-I 模块，点到点串行通讯模块等。因此可以利用 PLC 的通讯模块读取智能控制仪表中的数据，然后通过 PLC 中的工业以太网模块、现场总线模块连接到企业 SCADA HMI 系统中达到完美的结合。 作者在设计某自动化生产线时，需要将日本岛电公司生产的 SR93 系列温控仪表的参数读取到 Siemens 公司的 S7-300 PLC 中，参与实际的连锁控制。SR93 系列温控仪表提供 RS485 通讯接口，但 SR93 系列温控仪表的通讯协议为日本岛电公司自定义的 ASCII 码协议。为了能够将仪表的参数读入到Siemens PLC 中，采用了 Siemens 公司的点到点通讯模块 CP340，通过集成在 CP340 通讯模块中 ASCII 码通讯协议通过 RS485 网络读取仪表中的数据。 2、 通讯系统构成及仪表协议 在本自动化生产线中，要求将 13 台 SR93 仪表的温度实际数值、设定数值等通过 CP340 通讯模块读取到 PLC 中，其网络的结构如下所示： 图 1 SR93 温控仪表与PLC 之间构成的网络为RS485 网络，双方以9600bps的通讯速率进行通讯，以下为CP340 模块和SR93 温控仪表及通讯协议的简单介绍。 (1)、CP340 模块 CP340 通讯处理器是 Siemens 公司提供的点到点连接的串行通讯的低成本解决方案，它可以在 Simatic S7-300 和ET200M 中使用，该通讯模块提供了三种不同形式的传输接口： a、RS232C（V.24） b、20mA(TTY) c、Rs422/Rs485(X.27) 该模块可以实现 ASCII 码，3964（R）和打印机驱动三种通讯协议，通过集成在 STEP 7 中的参数化工具可进行简单的参数...
