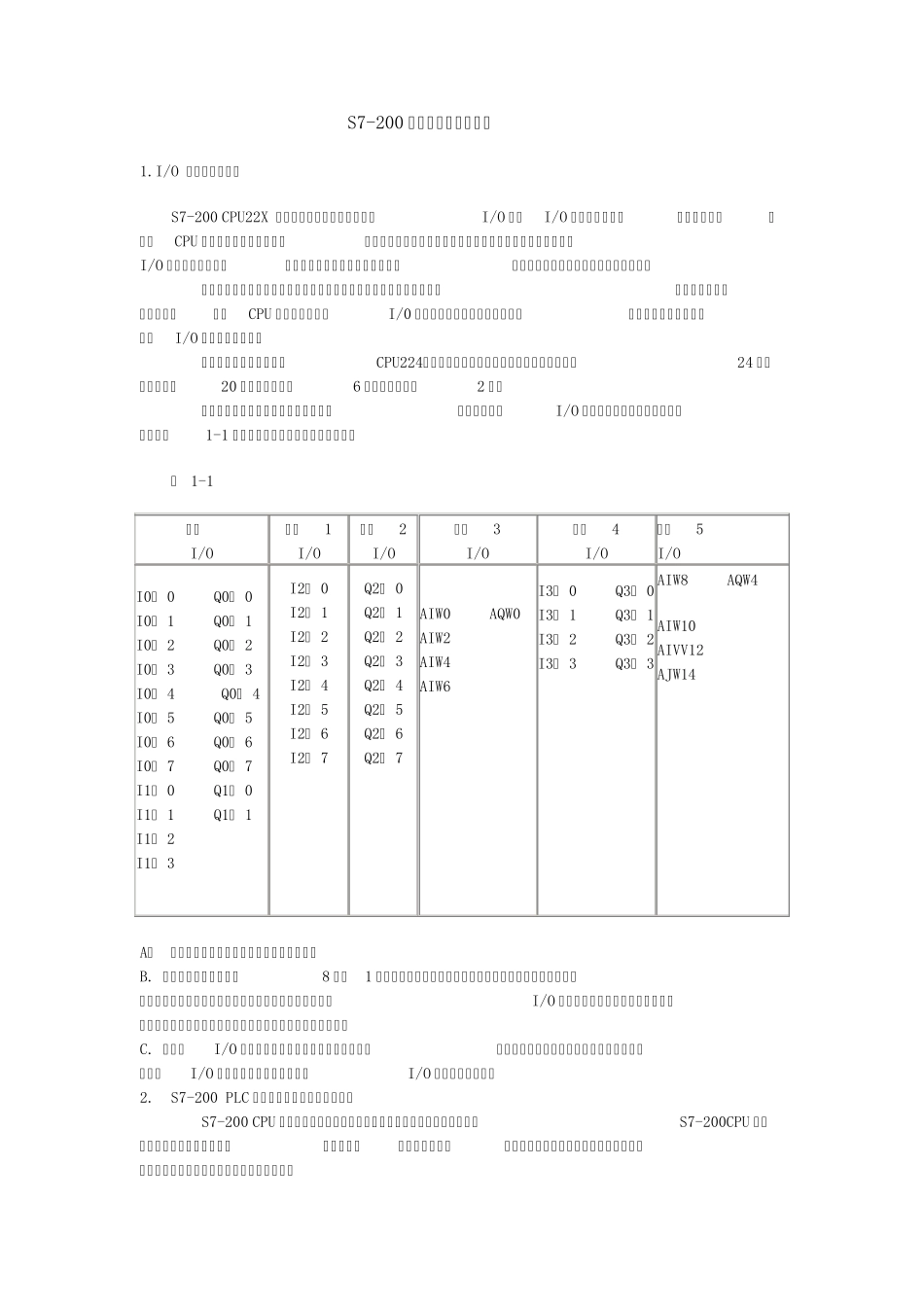

S7-200 数据存储与寻址方式 1.I/O 点数扩展和编址 S7-200 CPU22X 系列的每种主机所提供的本机I/O 点的I/O 地址是固定的，进行扩展时，可以在CPU 右边连接多个扩展模块。每个扩展模块的组态地址编号取决于各模块的类型和该模块在I/O 链中所处的位置。输入与输出模块的地址不会冲突，模拟量控制模块地址也不会影响数字量。 编址方法是同样类型输入或输出点的模块在链中按所处的位置而递增，这种递增是按字节进行的，如果CPU 或模块在为物理I/0 点分配地址时未用完一个字节，那些未用的位也不能分配给I/O 链中的后续模块。 例如，某一控制系统选用CPU224，系统所需的输入／输出点数为：数字量输入24 点、数字量输出20 点、模拟量输入6 点和模拟量输出2 点。 本系统可有多种不同模块的选取组合，并且各模块在I/O 链中的位置排列方式也可能有多种，表1-1 所示为其对应的各模块的编址情况。 表 1-1 主机 I/O 模块 1 I/O 模块 2 I/O 模块 3 I/O 模块 4 I/O 模块 5 I/O I0． 0 Q0． 0 I0． 1 Q0． 1 I0． 2 Q0． 2 I0． 3 Q0． 3 I0． 4 Q0． 4 I0． 5 Q0． 5 I0． 6 Q0． 6 I0． 7 Q0． 7 I1． 0 Q1． 0 I1． 1 Q1． 1 I1． 2 I1． 3 I2． 0 I2． 1 I2． 2 I2． 3 I2． 4 I2． 5 I2． 6 I2． 7 Q2． 0 Q2． 1 Q2． 2 Q2． 3 Q2． 4 Q2． 5 Q2． 6 Q2． 7 AIW0 AQW0 AIW2 AIW4 AIW6 I3． 0 Q3． 0 I3． 1 Q3． 1 I3． 2 Q3． 2 I3． 3 Q3． 3 AIW8 AQW4 AIW10 AIVV12 AJW14 A． 同类型输入或输出的模块按顺序进行编制。 B. 数字量模块总是保留以8 位（1 个字节）递增的过程映象寄存器空间。如果模块没有给保留字节中每一位提供相应的物理点，那些未用位不能分配给I/O 链中的后续模块。对于输入模块，这些保留字节中未使用的位会在每个输入刷新周期中被清零。 C. 模拟量I/O 点总是以两点递增的方式来分配空间。如果模块没有给每个点分配相应的物理点，则这些I/O 点会消失并且不能够分配给I/O 链中的后续模块。 2. S7-200 PLC 的寻址方式及内部数据存储区 S7-200 CPU 将信息存储在不同的存储单元，每个单元都有惟一的地址。S7-200CPU 使用数据地址访问所有的数据，称为寻址。输入／输出点、中间运算数据等各种数据类型具有各自的地址定义，大部分指令都需要指定数据地址。 本节将从S...
