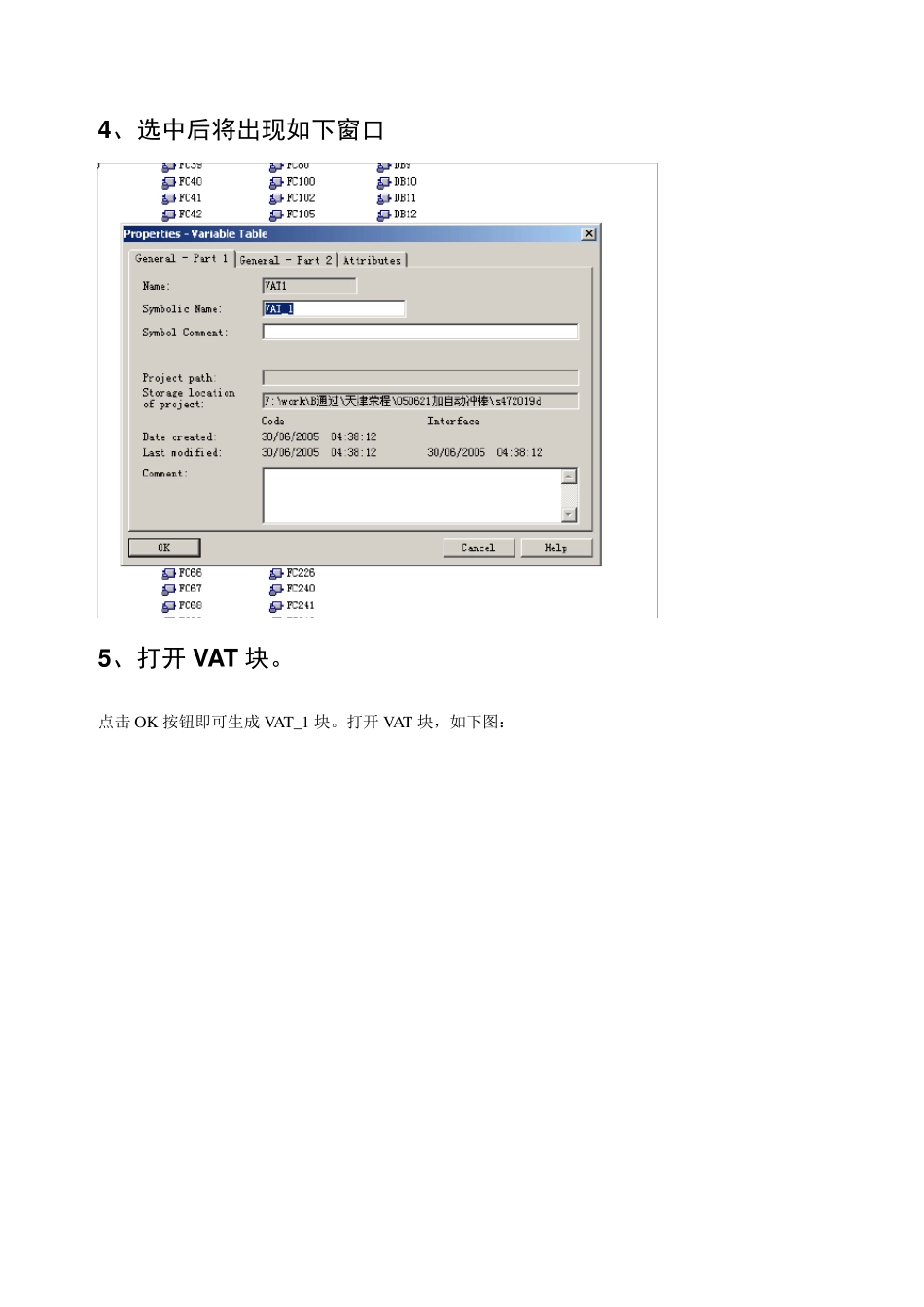

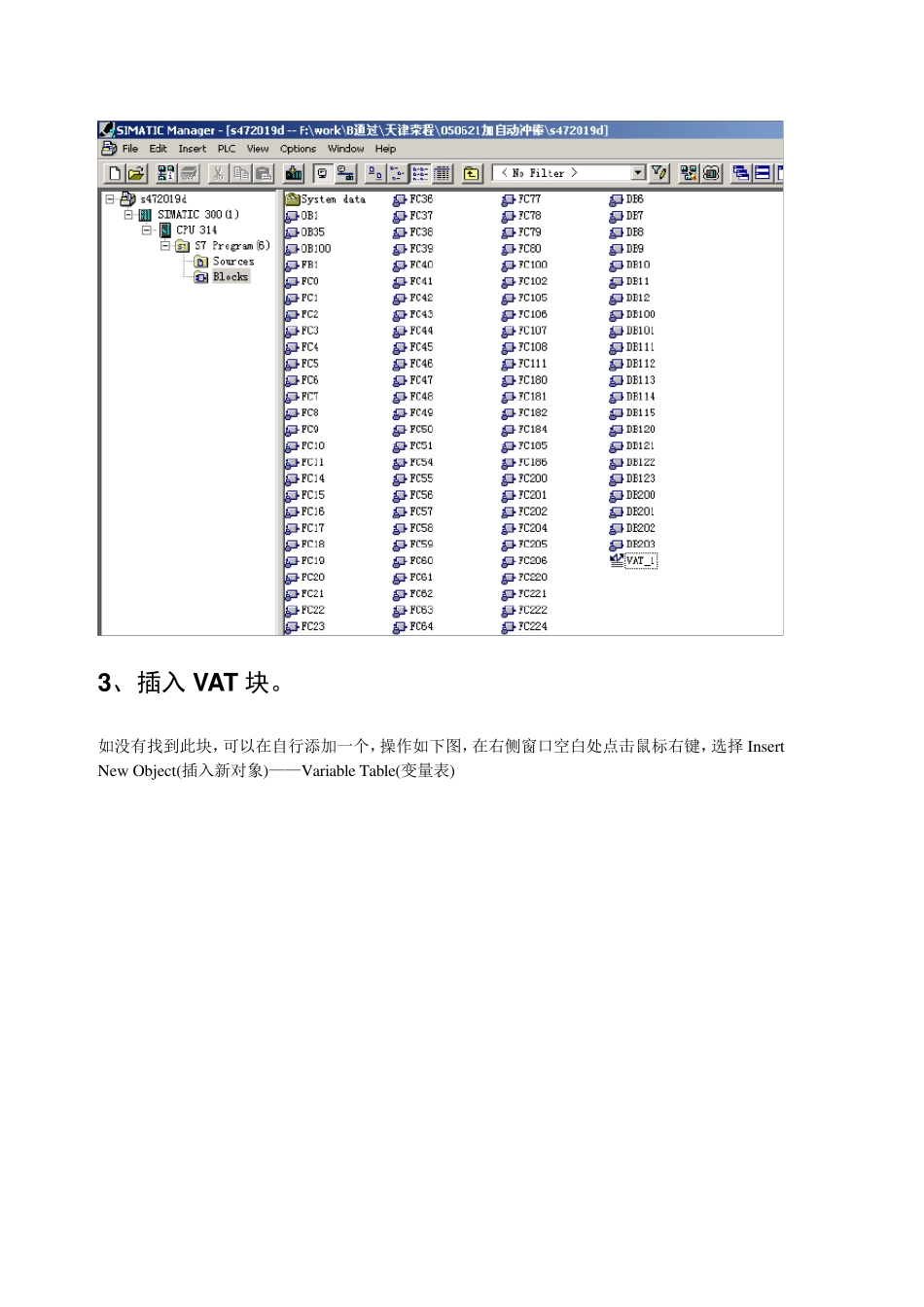

利用STEP7 监视输入输出量的方法 DP：高速数据传送 1、 打开 PLC 软件。 运行STEP7，打开PLC 软件，将左侧的文件夹层层展开直到选中Blocks，如下图所示： 2、找到 VAT 块。 在右侧找到VAT_？？的块，双击打开。一般此块排列在所有块的最后面，名称以 VAT 开头，后跟的下划线后的名称可能不一样，可以不管，如有不止一个，可以任意打开一个。如下图： 3、插入 VAT 块。 如没有找到此块，可以在自行添加一个，操作如下图，在右侧窗口空白处点击鼠标右键，选择Insert New Object(插入新对象)——Variable Table(变量表) 4、选中后将出现如下窗口 5、打开 VAT 块。 点击OK 按钮即可生成VAT_1 块。打开 VAT 块，如下图： 6 、查找监视点地址。 在Address 一列中输入想要监视的地址，如需要监视第一流自动转换开关状态，则察看接口表 7 、监视数字量输入点。 如上图，察看接口表得知，第一流转换开关的自动档输入点为I0.0，第二流转换开关的自动档输入点为I4.0。将这两个地址输入到 VAT 窗口中的Address 一栏中，如图： 8 、判断监视结果。 在第一行中输入I0.0 后，回车后，光标自动移到第二行，第三列的Display format 自动设为BOOL类型。在保证工控机与 PLC 联接正常的情况下，可以点上图方框所示的Monitor Variable 按钮，则情况应如下图所示，窗口的标题栏变为高亮的青色，窗口右下角的RUN 状态栏有绿色状态条不断闪动。下图所示的监视结果，I0.0 结果为绿色，tru e，I0.4 结果为灰色，false，表明第一流转换开关处于手动档，第二流转换开关不处于手动档。 9 、错误判断。 如在Address 栏中输入要监视的量后字变为红色，说明输入有误，例如： 1 0 、修改显示格式。 所有的数字量输入输出点的数据类型都是 BOOL 型，即输入要监视的点后，使用系统给出的默认Display format（显示格式）BOOL 就可以了，如要监视模拟量输入点（模拟量输出点无法用 VAT监视），应该将显示格式改为Decimal 如下图所示，如需要监视第一流的液位采样输入点，看接口表得知，此点地址为386，则在VAT 窗口的Address（地址）一栏中输入PIW386，在Display format一栏中点右键，选择 Decimal： 1 1 、监视模拟量输入。 模拟量输入-10V 到10V 对应监视得到的数为-32768 到32767，输入为0V 时监视得到的数应为0。如果监视的结果是不可见，如图，说明所输入的地址不存在。看接口表可看出不存在 450...
