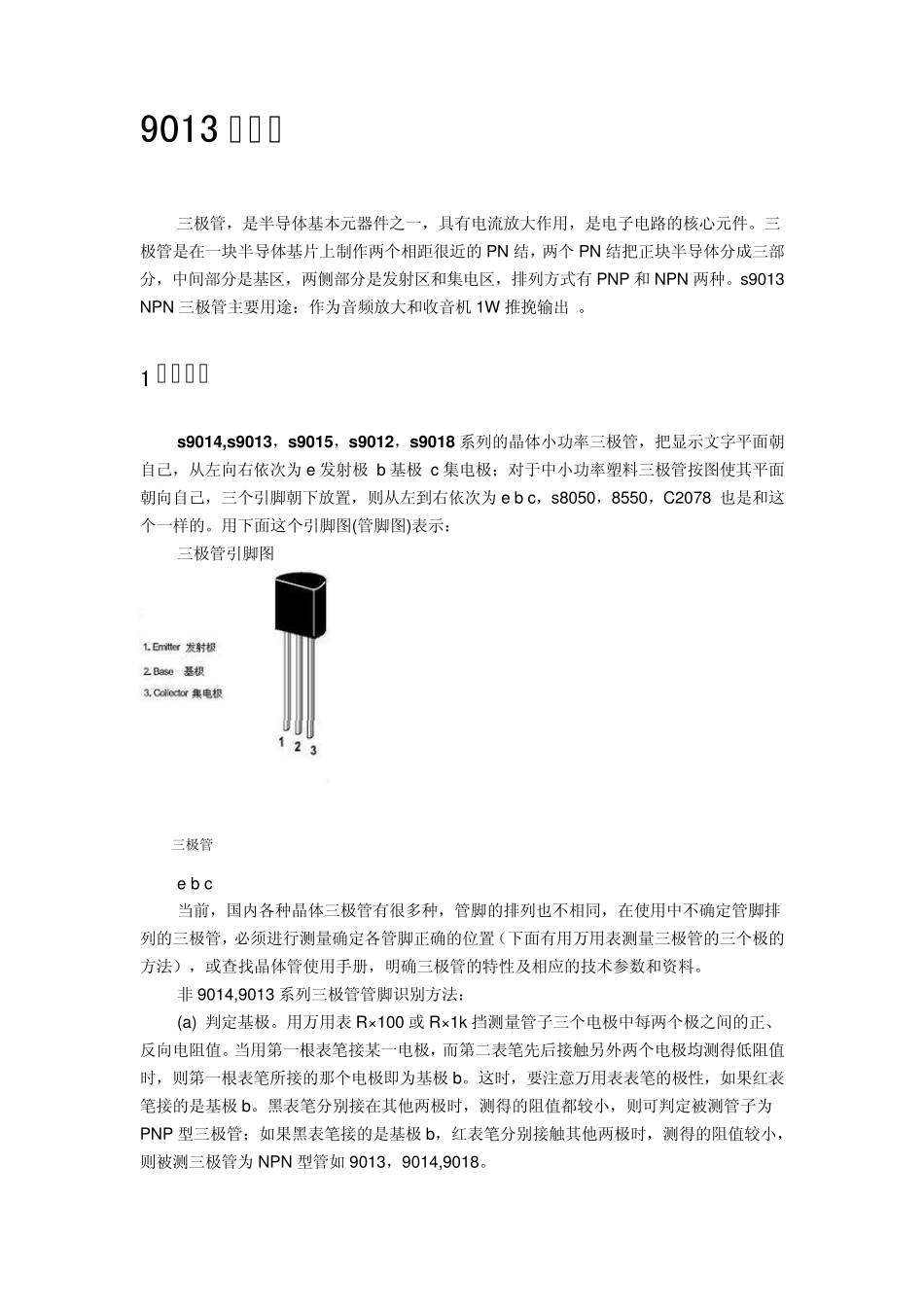

9013 三极管 三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的 PN 结，两个 PN 结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有 PNP 和 NPN 两种。s9013 NPN 三极管主要用途：作为音频放大和收音机 1W 推挽输出 。 1 型号对比 s 9 0 1 4 ,s 9 0 1 3 ，s 9 0 1 5 ，s 9 0 1 2 ，s 9 0 1 8 系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为 e 发射极 b 基极 c 集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为 e b c，s8050，8550，C2078 也是和这个一样的。用下面这个引脚图(管脚图)表示： 三极管引脚图 9013三极管[1] e b c 当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。 非9014,9013 系列三极管管脚识别方法： (a) 判定基极。用万用表 R×100 或R×1k 挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极 b。这时，要注意万用表表笔的极性，如果红表笔接的是基极 b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP 型三极管；如果黑表笔接的是基极 b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为 NPN 型管如 9013，9014,9018。 (b) 判定三极管集电极 c 和发射极 e。(以 PNP 型三极管为例)将万用表置于 R×100 或R×1K 挡，红表笔基极 b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极；在阻值较大的一次测量中，黑表笔所接管脚为发射极。 D 不拆卸三极管判断其好坏的方法。 在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。 如是象 9013 ，9014 一样 NPN 的用万用表检测他们的...
