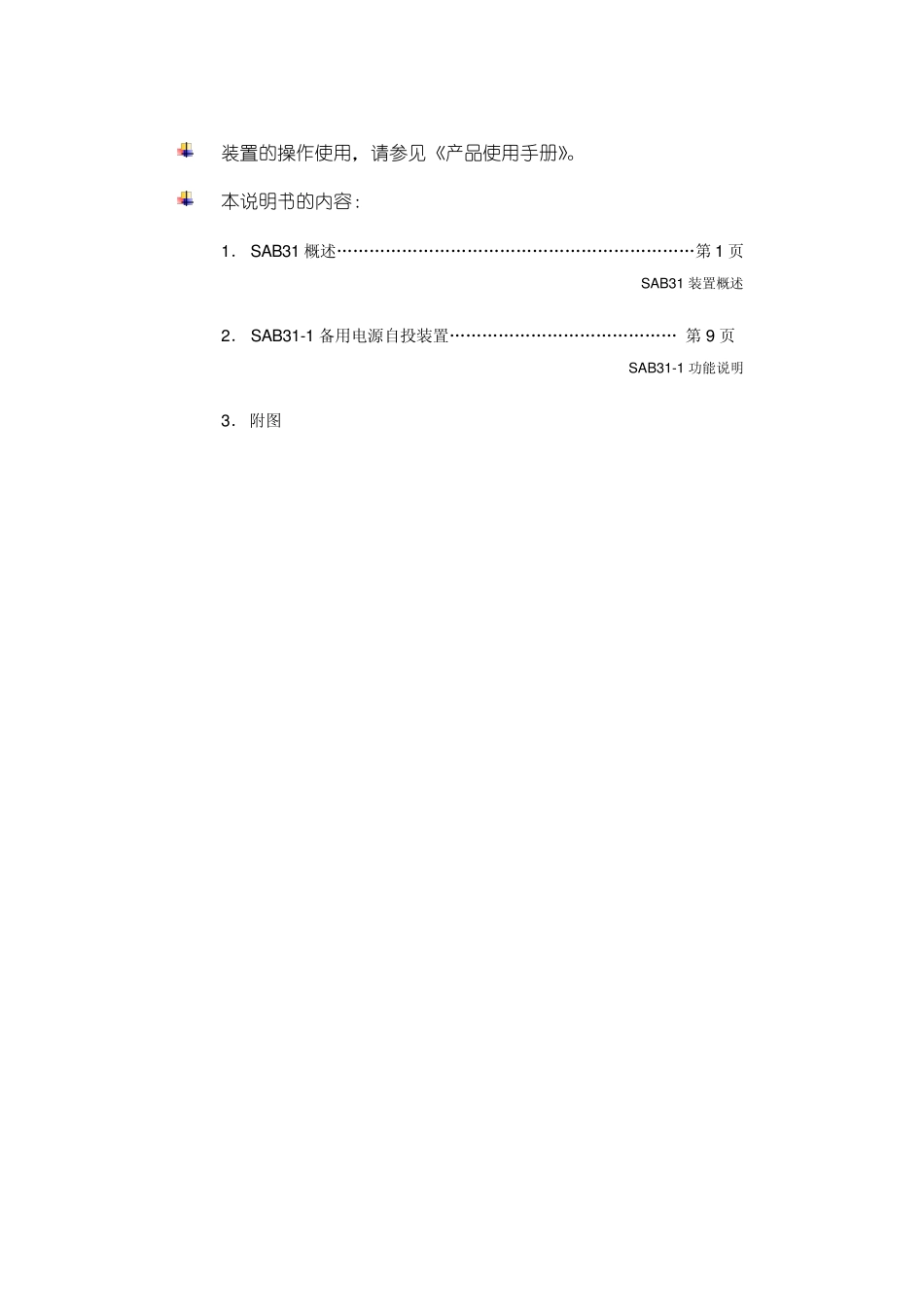

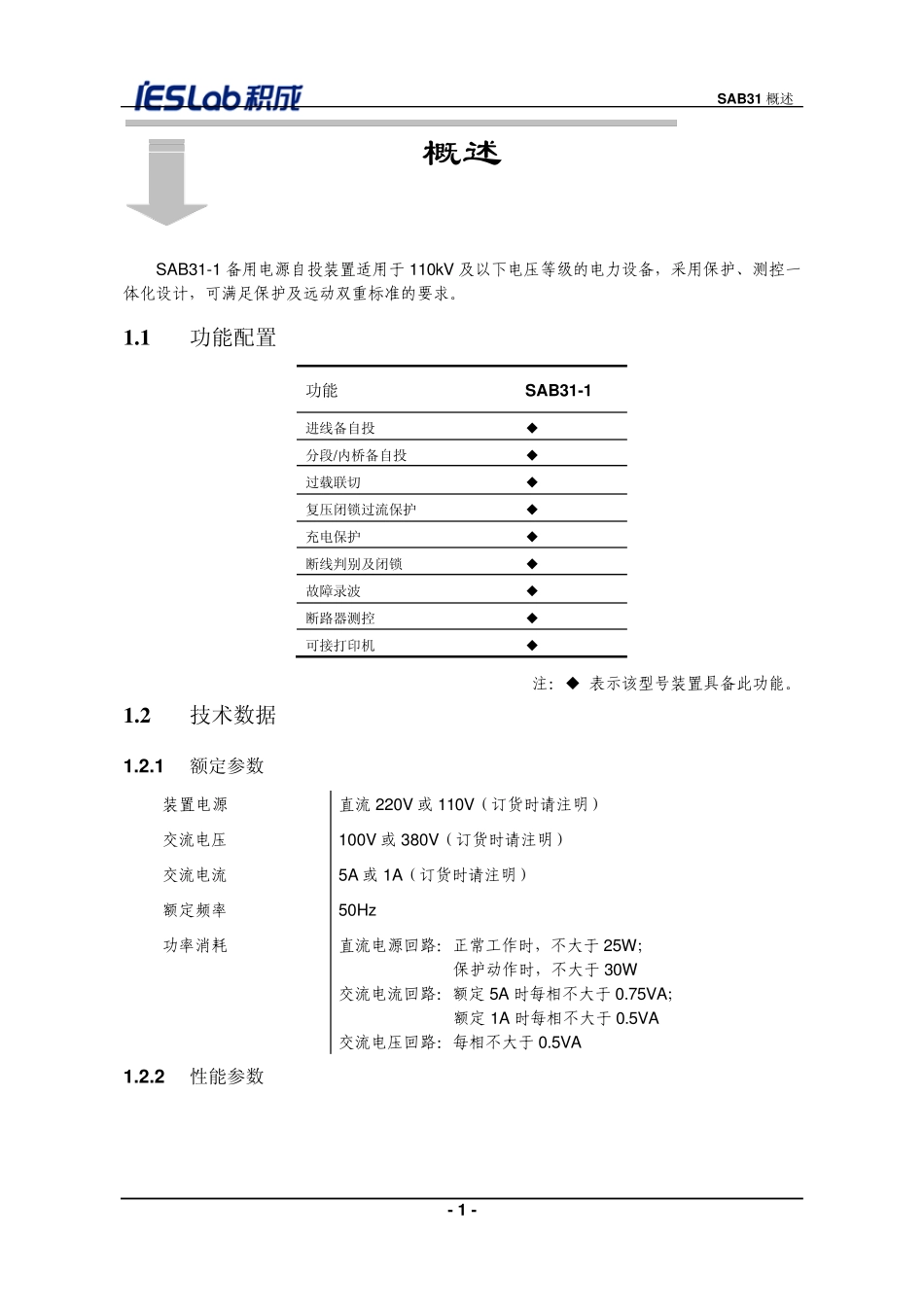

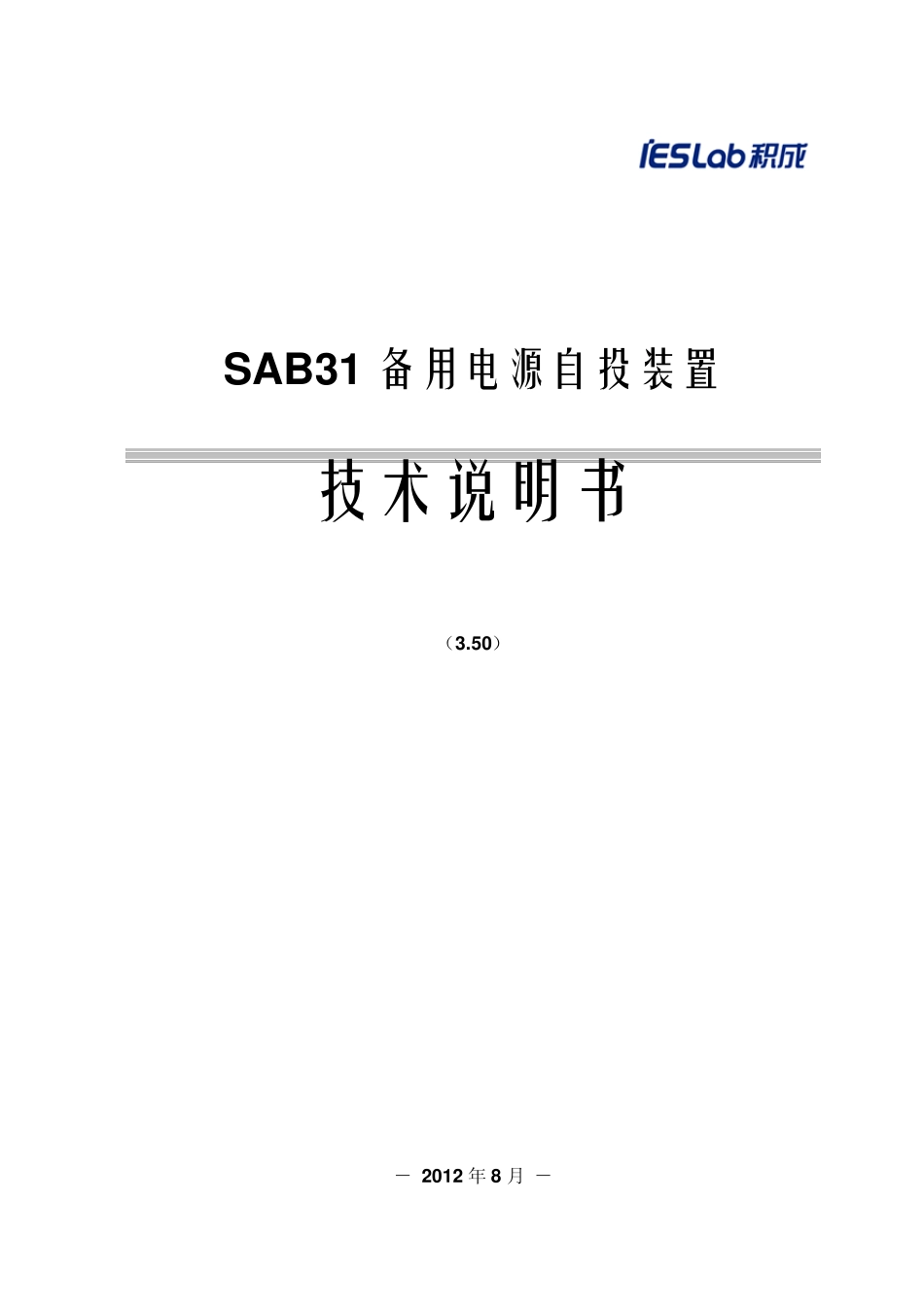

SAB31 备用电源自投装置 技术说明书 （3.50） － 2012 年 8 月 － 装置的操作使用，请参见《产品使用手册》。 本说明书的内容： 1． SAB31 概述…………………………………………………………第 1 页 SAB31 装置概述 2． SAB31-1 备用电源自投装置…………………………………… 第 9 页 SAB31-1 功能说明 3． 附图 SAB31 概述 - 1 - 概述 SAB31-1 备用电源自投装置适用于110kV 及以下电压等级的电力设备，采用保护、测控一体化设计，可满足保护及远动双重标准的要求。 1 .1 功能配置 功能 SAB31-1 进线备自投 ◆ 分段/内桥备自投 ◆ 过载联切 ◆ 复压闭锁过流保护 ◆ 充电保护 ◆ 断线判别及闭锁 ◆ 故障录波 ◆ 断路器测控 ◆ 可接打印机 ◆ 注：◆ 表示该型号装置具备此功能。 1 .2 技术数据 1.2.1 额定参数 装置电源 直流 220V 或 110V（订货时请注明） 交流电压 100V 或 380V（订货时请注明） 交流电流 5A 或 1A（订货时请注明） 额定频率 50Hz 功率消耗 直流电源回路：正常工作时，不大于25W； 保护动作时，不大于30W 交流电流回路：额定 5A 时每相不大于0.75VA； 额定 1A 时每相不大于0.5VA 交流电压回路：每相不大于0.5VA 1.2.2 性能参数 SAB31 概述 - 2 - 交流量测量精度 电压、电流：±0.2％ 功率及因数：±0.5％ 频率： ±0.01Hz 过载能力 测控电流回路：1.2 倍额定电流时，连续工作； 20 倍额定电流时，允许1s 保护电流回路：2 倍额定电流时，连续工作； 10 倍额定电流时，允许10s； 40 倍额定电流时，允许1s 交流电压回路：1.2 倍额定电压时，连续工作； 1.4 倍额定电压时，允许10s； 2 倍额定电压时，允许1s 直流电源回路：0.8～1.2 倍的额定电压时，连续工作 （装置经受过载电流/电压后，无绝缘损坏，装置性能不下降） 开关量采集 信号电平：直流220V 或110V 或24V（订货时请注明） 去颤时间：10～9000ms 可设 接入方式：无源空接点 SOE 站内分辨率：不大于2ms 脉冲量采集 信号电平：直流24V 脉冲要求：宽度应不小于5ms；脉冲周期不小于50ms 接入方式：无源空接点或有源脉冲 保护性能 电流精度：±3％或±0.02 In 电压精度：±3％或±0.001 Un 角度精度：±5° 动作时间：零时限时，不大于40ms； 定时限时，±2％或±30ms 出口接点容量 直流220V，5A，不允许断弧 绝缘性能 ...
