SAEJ941电动车辆驾驶员眼点位置VIP免费

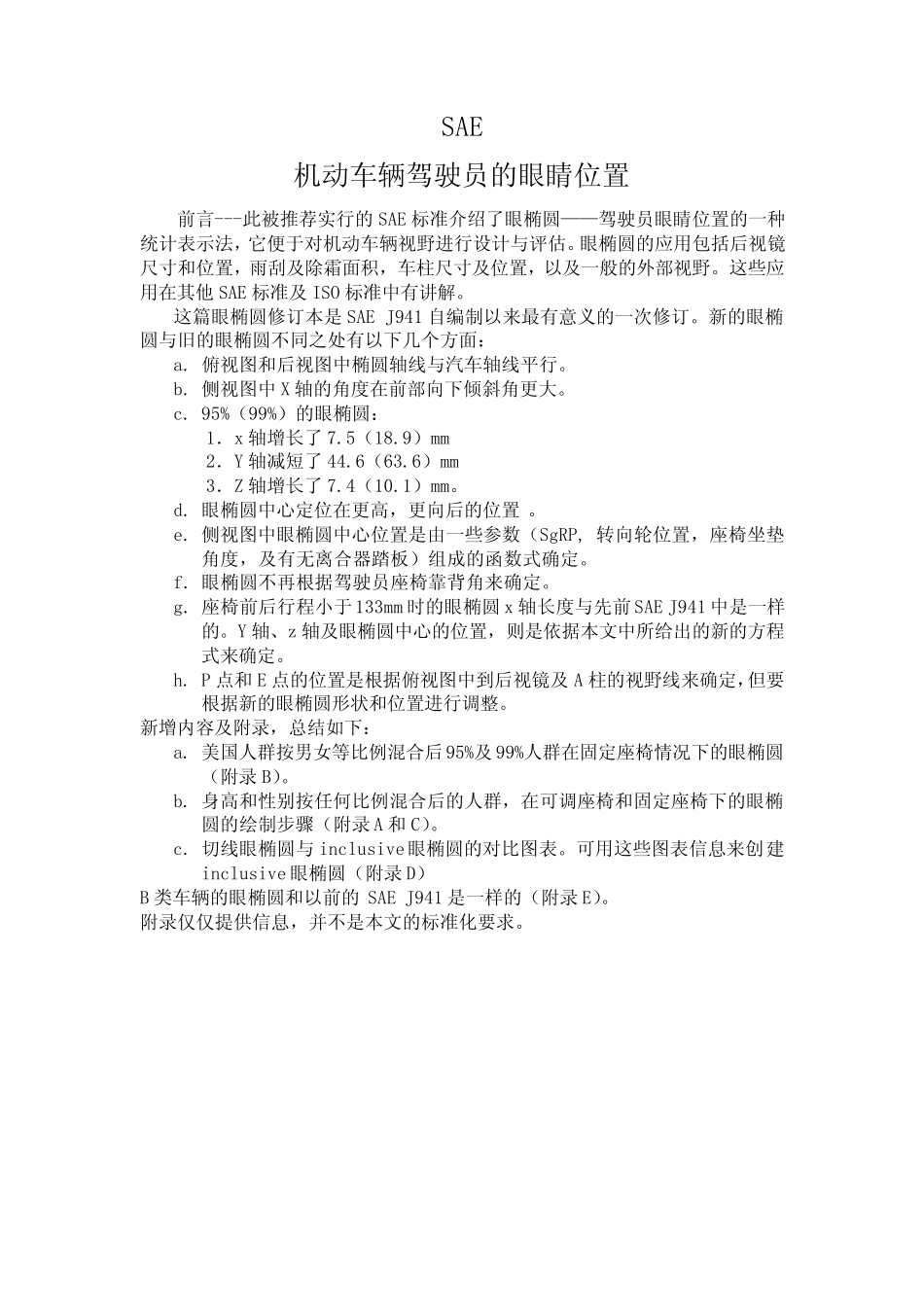

SAE机动车辆驾驶员的眼睛位置前言---此被推荐实行的SAE 标准介绍了眼椭圆——驾驶员眼睛位置的一种统计表示法，它便于对机动车辆视野进行设计与评估。眼椭圆的应用包括后视镜尺寸和位置，雨刮及除霜面积，车柱尺寸及位置，以及一般的外部视野。这些应用在其他 SAE 标准及 ISO 标准中有讲解。这篇眼椭圆修订本是 SAE J941 自编制以来最有意义的一次修订。新的眼椭圆与旧的眼椭圆不同之处有以下几个方面：a. 俯视图和后视图中椭圆轴线与汽车轴线平行。b. 侧视图中 X 轴的角度在前部向下倾斜角更大。c. 95%（99%）的眼椭圆：1．x 轴增长了7.5（18.9）mm2．Y 轴减短了44.6（63.6）mm3．Z 轴增长了7.4（10.1）mm。d. 眼椭圆中心定位在更高，更向后的位置。e. 侧视图中眼椭圆中心位置是由一些参数（SgRP, 转向轮位置，座椅坐垫角度，及有无离合器踏板）组成的函数式确定。f. 眼椭圆不再根据驾驶员座椅靠背角来确定。g. 座椅前后行程小于 133mm 时的眼椭圆x 轴长度与先前SAE J941 中是一样的。Y 轴、z 轴及眼椭圆中心的位置，则是依据本文中所给出的新的方程式来确定。h. P 点和 E 点的位置是根据俯视图中到后视镜及 A 柱的视野线来确定，但要根据新的眼椭圆形状和位置进行调整。新增内容及附录，总结如下：a. 美国人群按男女等比例混合后 95%及 99%人群在固定座椅情况下的眼椭圆（附录 B）。b. 身高和性别按任何比例混合后的人群，在可调座椅和固定座椅下的眼椭圆的绘制步骤（附录 A 和 C）。c. 切线眼椭圆与 inclusive眼椭圆的对比图表。可用这些图表信息来创建inclusive 眼椭圆（附录 D）B 类车辆的眼椭圆和以前的SAE J941 是一样的（附录 E）。附录仅仅提供信息，并不是本文的标准化要求。２目录1．范围………………………………………………………………………………32．参考文献…………………………………………………………………………33．名词解释…………………………………………………………………………44．美国人群男女等比例（50/50）混合后，可调座椅时， 95%和 99%眼椭圆…………………………………………………………………………………….64.1 眼椭圆轴长 …………………………………………………………………….64.2 眼椭圆轴的角度……………………………………………………………….64.3 眼椭圆中心位置…………………………………………………………………75.眼椭圆的确...
