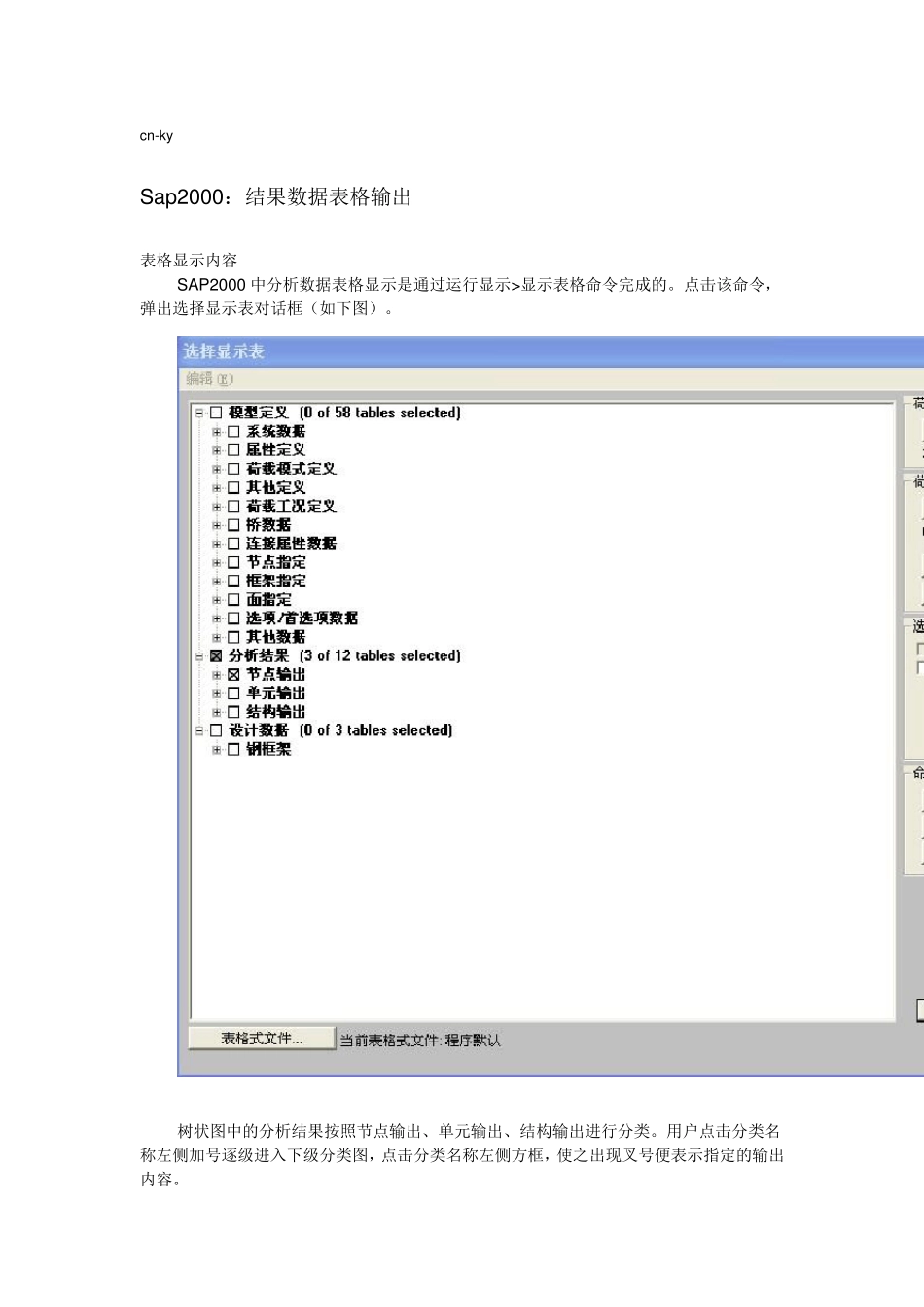

cn-ky Sap2000：结果数据表格输出 表格显示内容 SAP2000 中分析数据表格显示是通过运行显示>显示表格命令完成的。点击该命令，弹出选择显示表对话框（如下图）。 树状图中的分析结果按照节点输出、单元输出、结构输出进行分类。用户点击分类名称左侧加号逐级进入下级分类图，点击分类名称左侧方框，使之出现叉号便表示指定的输出内容。 节点输出 位移 Joint Displacements Joint 节点编号； OutputCase 输出工况名称； CaseType 工况类型； StepType 分步类型； StepNum 分步编号； U1、U2、U3 ，mm 沿局部 1、2、3 轴位移，单位：毫米； R1、R2、R3，Radians 沿局部 1、2、3 轴旋转角度，单位：弧度。 反力 Joint Reactions Joint 节点编号; OutputCase 输出工况名称; CaseType 工况类型; StepType 分步类型; StepNum 分步编号; F1、F2、F3，KN 沿局部 1、2、3 轴轴向力，单位：千牛; M1、M2、M3，KN-m 绕局部 1、2、3 轴弯矩，单位：千牛.米. 节点质量 Assembled Joint Masses Joint 节点编号； U1、U2、U3，KN-s2/m 沿局部 1、2、3 轴轴向质量，单位：千牛.秒 2/米； R1、R2、R3，KN-s2/m 绕局部 1、2、3 轴旋转惯量，单位：千牛.米.秒 2。 单元输出 框架输出 Element Forces-Frames 单元力-框架 Frame 节点编号； Station 测站； OutputCase 输出工况名称； CaseType 工况类型； StepType 分步类型； P、V2、V3，KN 单元轴力、局部 2 轴、3 轴剪力，单位：千牛； T、M2、M3，KN-m 绕局部 1、2、3 轴角加速度，单位：千牛.米； Frame Elem 框架单元编号； Elem Station 单元测站。 Element Joint Forces-Frames：单元节点力-框架 Joint 框架节点编号； OutputCase 输出工况名称； CaseType 工况类型； StepType 分步类型； StepNum 分步编号； U1、U2、U3，m/sec2 沿局部 1、2、3 轴轴向加速度，单位：米/秒 2； R1、R2、R3，Rad/sec2 绕局部 1、2、3 轴角加速度，单位：弧度/秒 2。 对象与单元 Objects And Elements-Joint：对象与单元-节点 JointElem 节点单元编号； JointObject 输出对象名称； GlobalX 节点 X 轴坐标； GlobalY 节点 Y 轴坐标； GlobalZ 节点 Z 轴坐标。 Objects And Elements-Joint：对象与单元-框架 FrameElem 框架单元编号； FrameObject 框架对象编号； ElemJtI...
