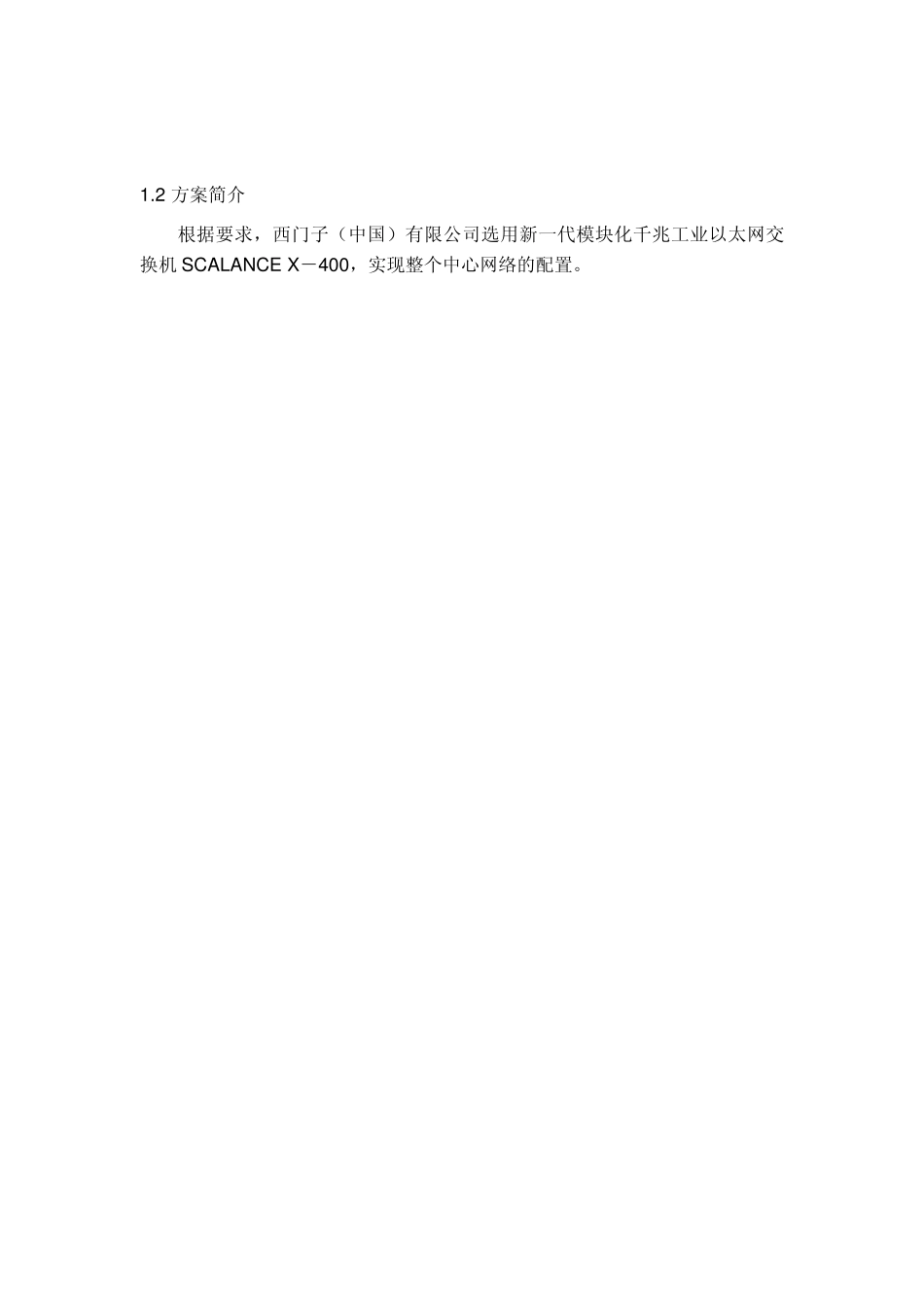

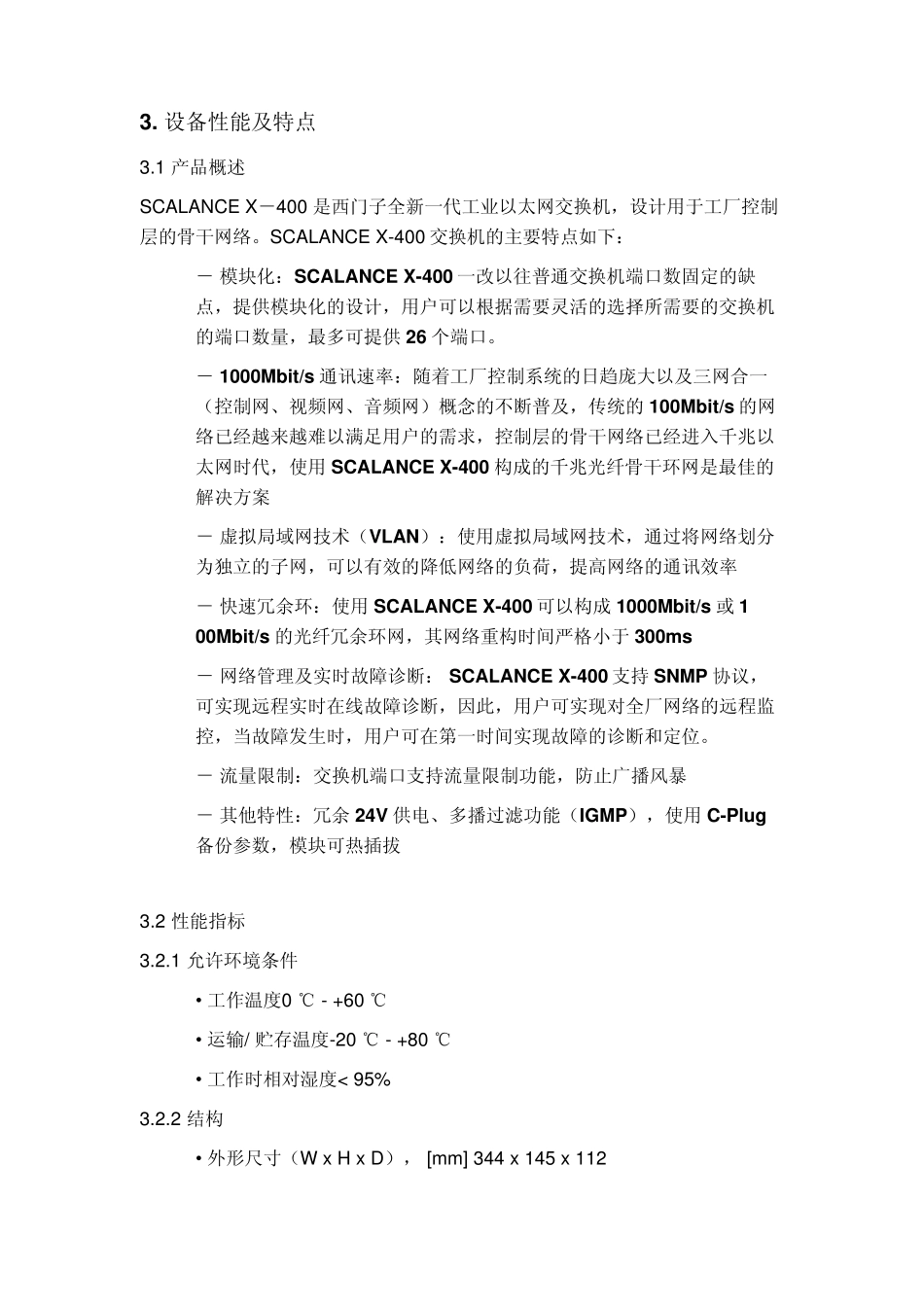

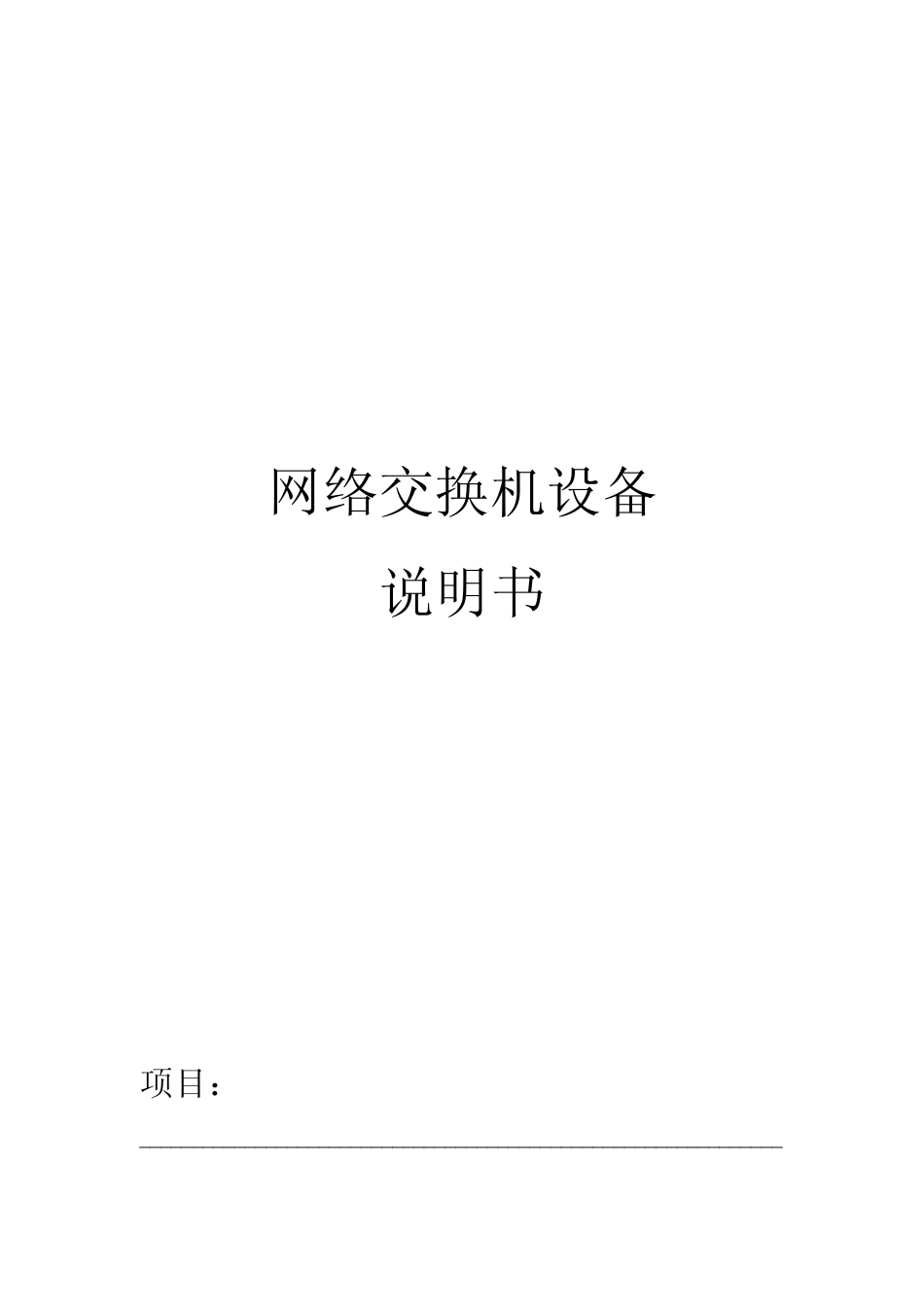

网络交换机设备 说明书 项目： _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1.2 方案简介 根据要求，西门子（中国）有限公司选用新一代模块化千兆工业以太网交换机SCALANCE X－400，实现整个中心网络的配置。 3. 设备性能及特点 3.1 产品概述 SCALANCE X－400 是西门子全新一代工业以太网交换机，设计用于工厂控制层的骨干网络。SCALANCE X-400 交换机的主要特点如下： － 模块化：SCALANCE X-400 一改以往普通交换机端口数固定的缺点，提供模块化的设计，用户可以根据需要灵活的选择所需要的交换机的端口数量，最多可提供 26 个端口。 － 1000Mbit/s 通讯速率：随着工厂控制系统的日趋庞大以及三网合一（控制网、视频网、音频网）概念的不断普及，传统的 100Mbit/s 的网络已经越来越难以满足用户的需求，控制层的骨干网络已经进入千兆以太网时代，使用 SCALANCE X-400 构成的千兆光纤骨干环网是最佳的解决方案 － 虚拟局域网技术（VLAN）：使用虚拟局域网技术，通过将网络划分为独立的子网，可以有效的降低网络的负荷，提高网络的通讯效率 － 快速冗余环：使用 SCALANCE X-400 可以构成 1000Mbit/s 或1 00Mbit/s 的光纤冗余环网，其网络重构时间严格小于 300ms － 网络管理及实时故障诊断： SCALANCE X-400 支持SNMP 协议，可实现远程实时在线故障诊断，因此，用户可实现对全厂网络的远程监控，当故障发生时，用户可在第一时间实现故障的诊断和定位。 － 流量限制：交换机端口支持流量限制功能，防止广播风暴 － 其他特性：冗余24V 供电、多播过滤功能（IGMP），使用 C-Plu g备份参数，模块可热插拔 3.2 性能指标 3.2.1 允许环境条件 • 工作温度0 ℃ - +60 ℃ • 运输/ 贮存温度-20 ℃ - +80 ℃ • 工作时相对湿度< 95% 3.2.2 结构 • 外形尺寸（W x H x D）， [mm] 344 x 145 x 112 • 重量3.4 kg • 安装可使用S7-300 组合导轨或 DIN 导轨 • 防护等级IP20 3.2.3 供电 • 冗余24V DC (18 – 32 V DC) 供电 • 电源接口为1×4 针端子排 3.2.4 接口数量 • 模块化结构，最多可获得 26 个工业以太网接口 • 基本模板（SCALANCE X414-3E）提供2×1000Mbit/s RJ45 ...
