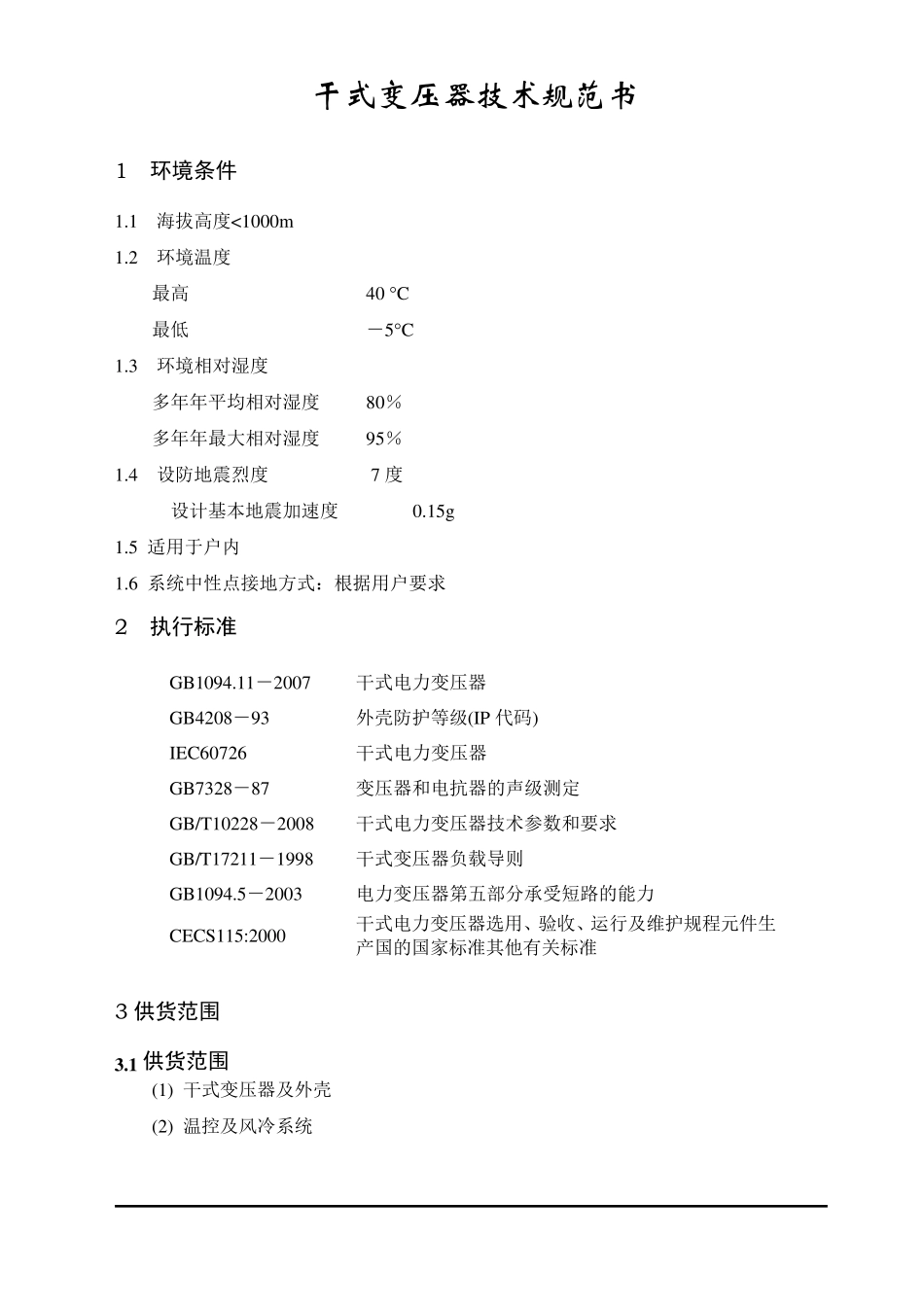

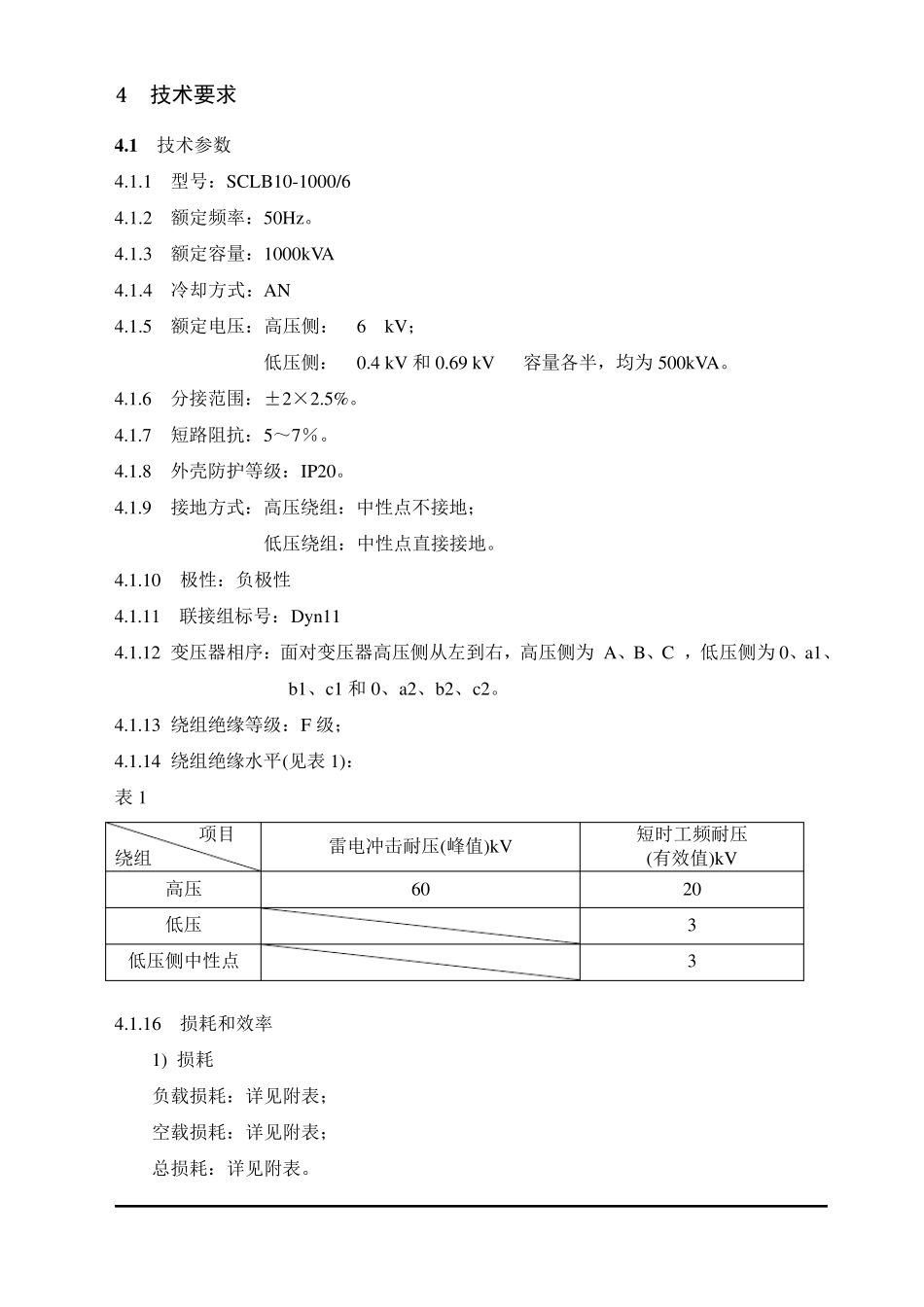

干式变压器技术规范书 1 环境条件 1.1 海拔高度<1000m 1.2 环境温度 最高 40 C 最低 －5C 1.3 环境相对湿度 多年年平均相对湿度 80％ 多年年最大相对湿度 95％ 1.4 设防地震烈度 7 度 设计基本地震加速度 0.15g 1.5 适用于户内 1.6 系统中性点接地方式：根据用户要求 2 执行标准 GB1094.11－2007 干式电力变压器 GB4208－93 外壳防护等级(IP 代码) IEC60726 干式电力变压器 GB7328－87 变压器和电抗器的声级测定 GB/T10228－2008 干式电力变压器技术参数和要求 GB/T17211－1998 干式变压器负载导则 GB1094.5－2003 电力变压器第五部分承受短路的能力 CECS115:2000 干式电力变压器选用、验收、运行及维护规程元件生产国的国家标准其他有关标准 3 供货范围 3 .1 供货范围 (1) 干式变压器及外壳 (2) 温控及风冷系统 4 技术要求 4 .1 技术参数 4.1.1 型号：SCLB10-1000/6 4.1.2 额定频率：50Hz。 4.1.3 额定容量：1000kVA 4.1.4 冷却方式：AN 4.1.5 额定电压：高压侧： 6 kV； 低压侧： 0.4 kV 和0.69 kV 容量各半，均为500kVA。 4.1.6 分接范围：±2×2.5%。 4.1.7 短路阻抗：5～7％。 4.1.8 外壳防护等级：IP20。 4.1.9 接地方式：高压绕组：中性点不接地； 低压绕组：中性点直接接地。 4.1.10 极性：负极性 4.1.11 联接组标号：Dyn11 4.1.12 变压器相序：面对变压器高压侧从左到右，高压侧为 A、B、C ，低压侧为0、a1、b1、c1 和0、a2、b2、c2。 4.1.13 绕组绝缘等级：F 级； 4.1.14 绕组绝缘水平(见表 1)： 表 1 项目 绕组 雷电冲击耐压(峰值)kV 短时工频耐压 (有效值)kV 高压 60 20 低压 3 低压侧中性点 3 4.1.16 损耗和效率 1) 损耗 负载损耗：详见附表； 空载损耗：详见附表； 总损耗：详见附表。 2) 效率：符合国家低损耗变压器的有关标准和规定。 4.1.17 温升限值： 绝缘系统温度(℃)：155； 最高温升(K)： 100。 铁心、金属部件和与其相邻材料温升： 在任何情况下，不会出现使铁心本身、其他部件或与其相邻的材料受到损害的温度。 4.1.18 承受短路能力 变压器承受外部短路能力按 GB1094.5-2003 中规定，变压器无损伤，绕组及铁心等没有不允许的变形和位移。 4.1.19 变压器技术参数的允许偏差，除变比误差外应按 GB1094.1－1996 中表 1 的规定。 4.1.20 绕组电阻不平衡率：相为 4％...
