SDH告警、性能介绍和分析VIP免费

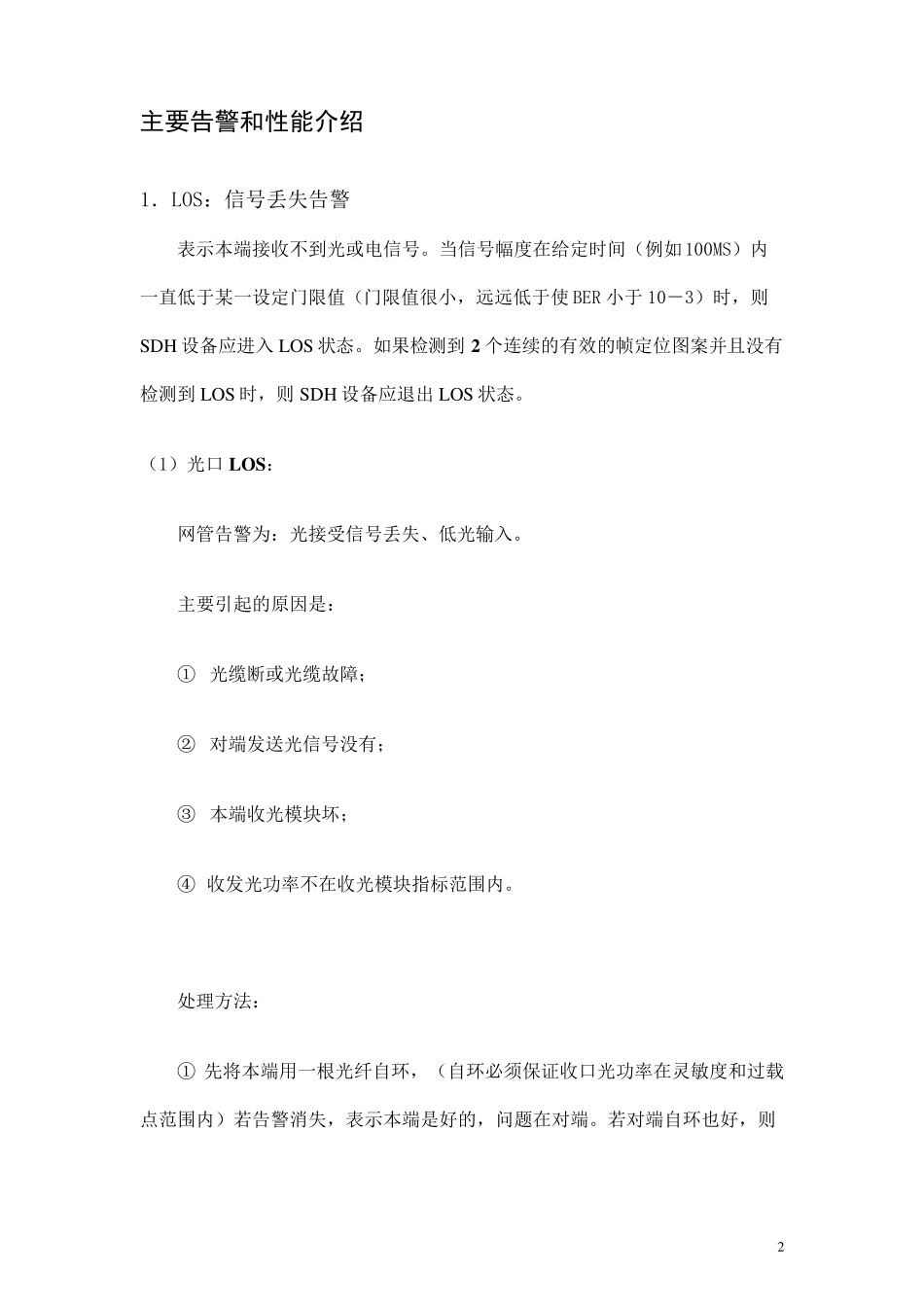

1 SDH 告警、性能介绍及分析 主要告警和性能介绍 2 1．LOS：信号丢失告警 2 2．OOF 帧失步、LOF 帧丢失、LOM 复帧丢失 3 3．LOP 指针丢失 5 4．AIS 告警指示信号：包括 MS-AIS、AU-AIS、TU-AIS。 5 5．B1 性能记数及告警产生 9 6．J0 开销字节 10 7．B2（M1）性能记数及告警产生： 11 8．J1 及 C2 开销字节 12 9．B3（G1）性能记数及告警产生 12 10．V5 性能记数及告警产生 13 11．CV、HDB3 性能记数及告警产生 16 附录 17 告警信号的产生机理 17 传输故障处理流程 36 传输故障处理过程说明： 39 误码（一） 43 误码（二） 50 指针调整 58 2 主要告警和性能介绍 1．LOS：信号丢失告警 表示本端接收不到光或电信号。当信号幅度在给定时间（例如100MS）内一直低于某一设定门限值（门限值很小，远远低于使BER 小于10－3）时，则SDH 设备应进入LOS状态。如果检测到2 个连续的有效的帧定位图案并且没有检测到LOS时，则SDH 设备应退出LOS状态。 （1）光口LOS： 网管告警为：光接受信号丢失、低光输入。 主要引起的原因是： ① 光缆断或光缆故障； ② 对端发送光信号没有； ③ 本端收光模块坏； ④ 收发光功率不在收光模块指标范围内。 处理方法： ① 先将本端用一根光纤自环，（自环必须保证收口光功率在灵敏度和过载点范围内）若告警消失，表示本端是好的，问题在对端。若对端自环也好，则 3 可以肯定两端间光纤的断了；（注意：法兰盘连接处拧紧程度，拧紧方式和清洁程度直接影响收发光功率） ② 若对端自环不好，也是 LOS 告警，用光功率计测量其光发功率，若功率过小 （-50dB 或更低）则可断定光发坏了； ③ 若功率正常，则是由于没有时钟引起的，换掉时钟板，告警消失； ④ 若本端自环还是 LOS 告警，则是由于光收模块坏了，更换后告警消失。 （2）电口 LOS： 网管告警为：2M 终端（接收）信号丢失。 检测 PDH 一侧是否有信号由接口送入 SDH 设备，支路板没有接收到输入信号，即检测到 2M 接口盒上传来的信号电平在一段时间内没有变化。 LOS只与本网元有关，一般是以下原因： 接口电缆接错或接口盒接触不良所造成的。特殊情况下，如果2M 支路板出现硬件故障也会造成上述两种告警的出现。 2．OOF 帧失步、LOF 帧丢失、LOM 复帧丢失 A1、A2 有固定的值，也就是有固定的比特图案。A1：11110110（f 6H），A2：00101000（28H）。收端检...
