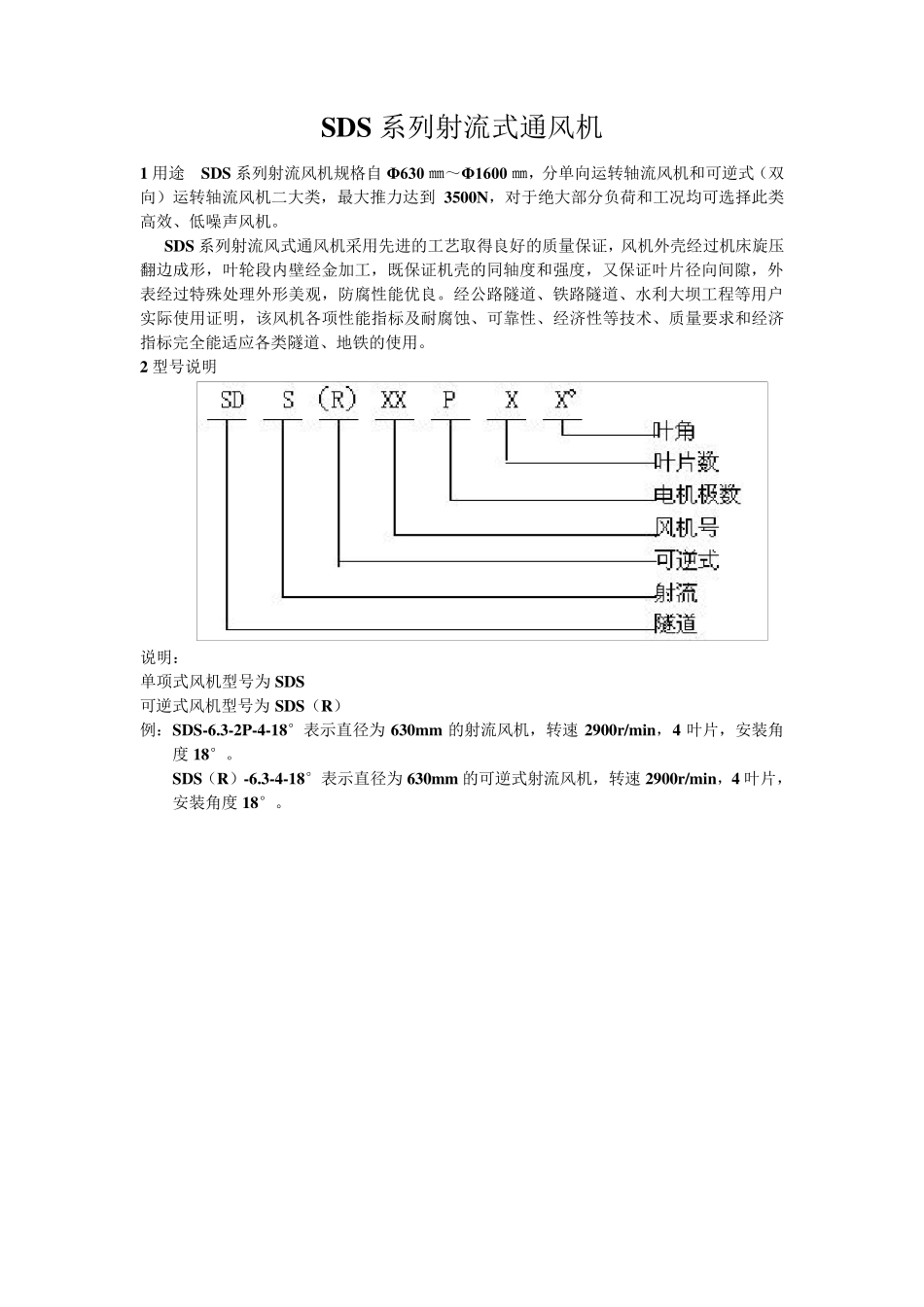

SDS 系列射流式通风机 1 用途 SDS 系列射流风机规格自 Φ 630 ㎜～Φ 1600 ㎜，分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，最大推力达到 3500N，对于绝大部分负荷和工况均可选择此类高效、低噪声风机。 SDS 系列射流风式通风机采用先进的工艺取得良好的质量保证，风机外壳经过机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，外表经过特殊处理外形美观，防腐性能优良。经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。 2 型号说明 说明： 单项式风机型号为SDS 可逆式风机型号为SDS（R） 例：SDS-6.3-2P-4-18°表示直径为630mm 的射流风机，转速 2900r/min，4 叶片，安装角度 18°。 SDS（R）-6.3-4-18°表示直径为630mm 的可逆式射流风机，转速 2900r/min，4 叶片，安装角度 18°。 3 结构特点 隧道式通风机分为带消声器和不带消声器[进出口加集（散）流器]的两种规格，又分单向射流风机（SDS）和双向射流风机【SDS（R）】两种通风形式。 风机外壳、集（散）流器、消声器、支撑脚采用钢板数控自动焊接和机制成形，叶轮经过热浸镀锌或热镀锌后加干膜环氧树脂处理，以保证强度和耐腐蚀。为满足隧道通风的噪声要求，消声器通常为风机直径的一倍，当噪声要求高时也可以取风机长度的两倍，消声器与风机本体用螺栓固定。 SDS 系列射流式通风机配套专用电机，绝缘等级为H 级，防腐等级为IP55，电动机引出电缆可接至风机本体机壳上的接线盒，安装方便。 安装维护运行 射流风机的安装质量特别重要，应严格要求埋设预埋件，安装时不得磕碰及损坏风机，不得对风机施焊。 安装风机，除满足隧道限界要求外，还应保证风机轴线与隧道的中心线平行，否则，将增加风机的损失。 射流风机启动时，为减少对电网的冲击，应逐台启动，即上一台风机达到额定转速后，再接通下一台风机的电源。如直接启动一般间隔 120 秒。 射流风机正风与反风换向时，应待叶轮完全停止，再接通电源。 风机无须特殊的维护保养工作，为了保持风机清洁，可根据污染情况，定期擦拭风机外表面。 4 性能与选择 SDS系列单向射流式通风机性能参数表 风机型号 风量 m3/s 出口风速m/s 电动机 不带消声器 带消声器 机座号 功率 Kw 风机 功率 Kw 推力 N 声压 /dB ...
