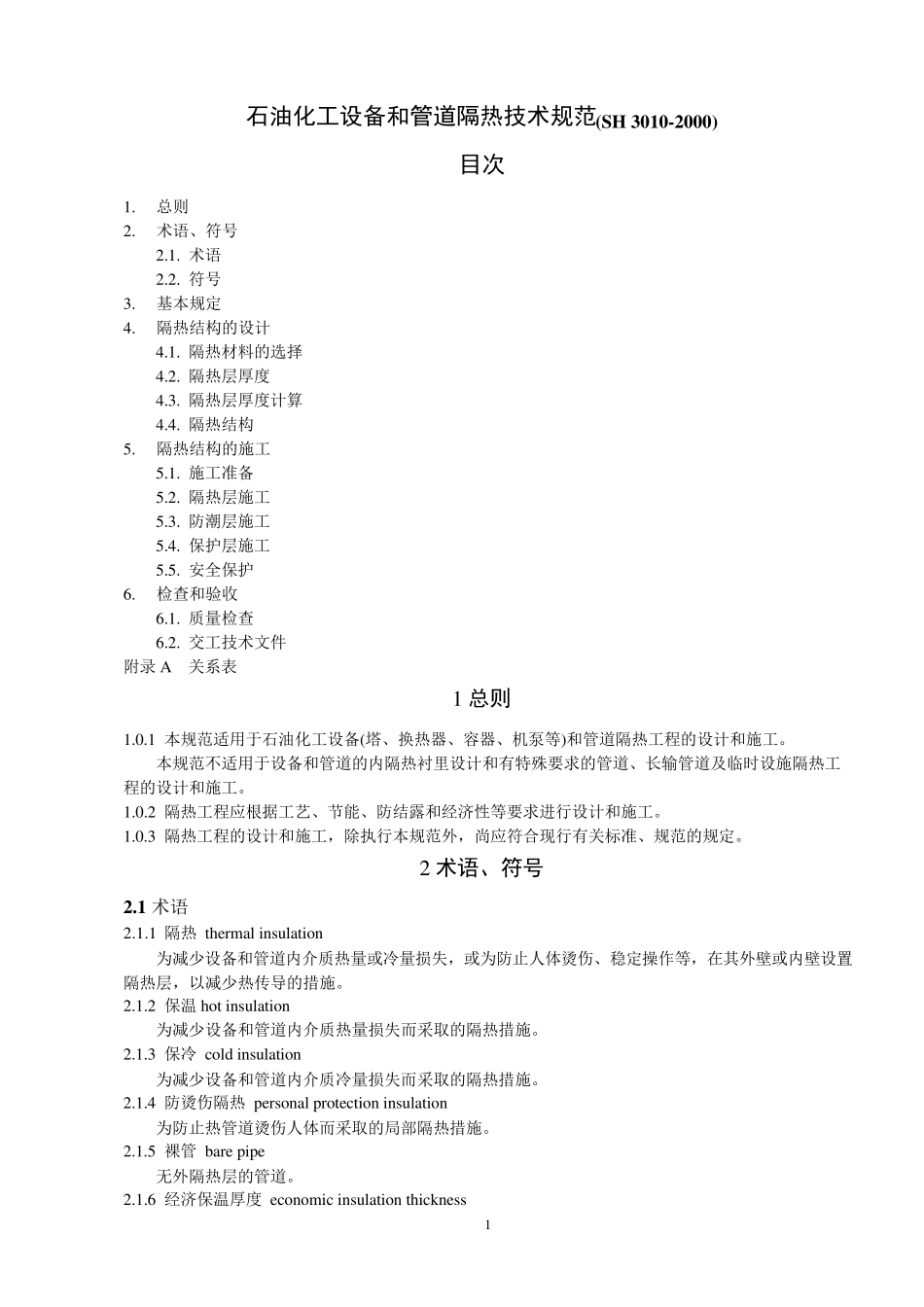

1 石油化工设备和管道隔热技术规范(SH 3010-2000) 目次 1. 总则 2. 术语、符号 2.1. 术语 2.2. 符号 3. 基本规定 4. 隔热结构的设计 4.1. 隔热材料的选择 4.2. 隔热层厚度 4.3. 隔热层厚度计算 4.4. 隔热结构 5. 隔热结构的施工 5.1. 施工准备 5.2. 隔热层施工 5.3. 防潮层施工 5.4. 保护层施工 5.5. 安全保护 6. 检查和验收 6.1. 质量检查 6.2. 交工技术文件 附录 A 关系表 1 总则 1.0.1 本规范适用于石油化工设备(塔、换热器、容器、机泵等)和管道隔热工程的设计和施工。 本规范不适用于设备和管道的内隔热衬里设计和有特殊要求的管道、长输管道及临时设施隔热工程的设计和施工。 1.0.2 隔热工程应根据工艺、节能、防结露和经济性等要求进行设计和施工。 1.0.3 隔热工程的设计和施工，除执行本规范外，尚应符合现行有关标准、规范的规定。 2 术语、符号 2.1 术语 2.1.1 隔热 thermal insu lation 为减少设备和管道内介质热量或冷量损失，或为防止人体烫伤、稳定操作等，在其外壁或内壁设置隔热层，以减少热传导的措施。 2.1.2 保温 hot insu lation 为减少设备和管道内介质热量损失而采取的隔热措施。 2.1.3 保冷 cold insu lation 为减少设备和管道内介质冷量损失而采取的隔热措施。 2.1.4 防烫伤隔热 personal protection insu lation 为防止热管道烫伤人体而采取的局部隔热措施。 2.1.5 裸管 bare pipe 无外隔热层的管道。 2.1.6 经济保温厚度 economic insu lation thickness 2 保温后的管道年热损失费用与保温工程投资的年份摊费用之和为最小值时的保温层计算厚度。 2.1.7 表面温度保温厚度 insulation thickness for surface temperature 根据规定的保温层外表温度，计算确定的保温层厚度。 2.1.8 隔热材料 insulation material 为保温、保冷、防烫伤或稳定操作等目的而采用的具有良好隔热性能及其他物理性能的材料。 2.1.9 隔热结构 insulation structure 一般由隔热层、防潮层和防护层组成的结构。 2.1.10 隔热层 insulation lagging(insulation) 为减少热传导，在管道或设备外壁或内壁设置的隔热体。 2.1.11 保温层 hot insulation lagging(hot insulation) 为保温目的设置的隔热层。 2.1.12 保冷层 cold insulation lagging(cold insulation) 为保冷目的设置的隔热层。 2.1.13 防潮层 moist...
