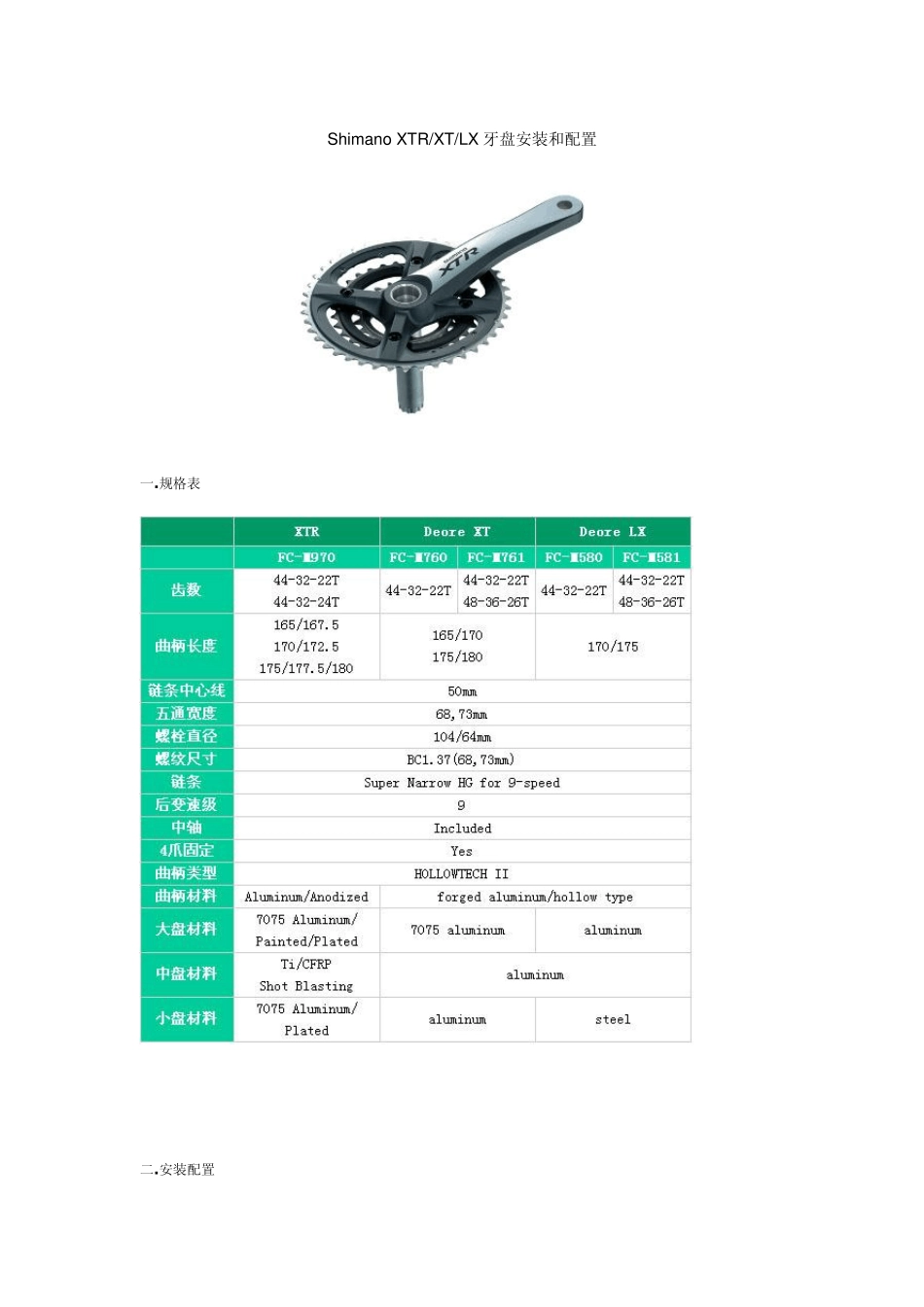

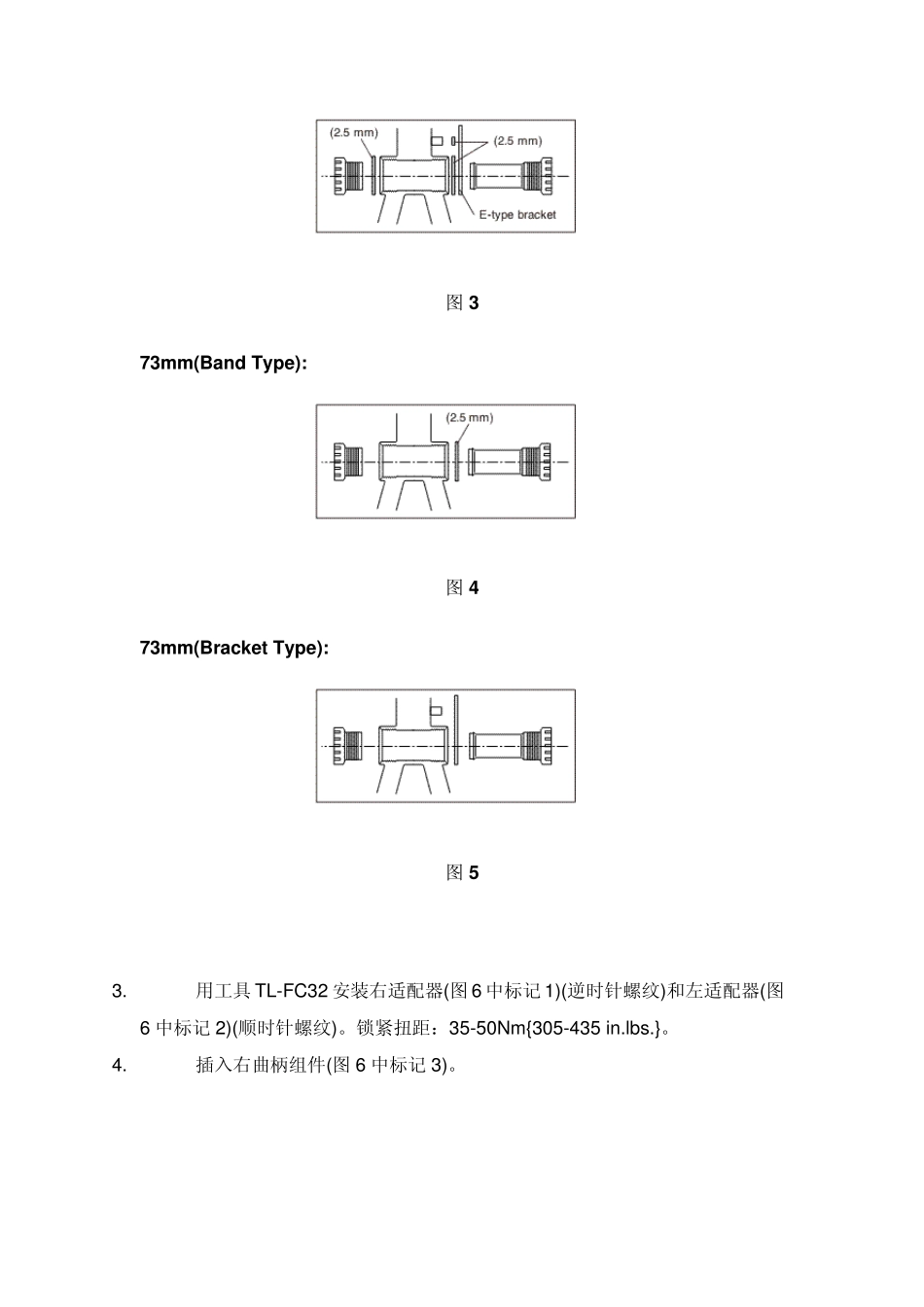

Shimano XTR/XT/LX 牙盘安装和配置 一.规格表 二.安装配置 该部分内容以XTR(FC-M970)为例。 (1 ).安装 步骤： 1. 确定车架五通的宽度为68mm 或 73mm(图 1)： 图 1 2. 根据五通规格和是否使用 E-型前拨(Bracket Ty pe)，决定具体的垫片组合(图 2,3,4,5)： 68mm(Band Ty pe): 图 2 68mm(Bracket Ty pe): 图3 73mm(Band Ty pe): 图4 73mm(Bracket Ty pe): 图5 3. 用工具TL-FC32 安装右适配器(图6 中标记1)(逆时针螺纹)和左适配器(图6 中标记2)(顺时针螺纹)。锁紧扭距：35-50Nm{305-435 in.lbs.}。 4. 插入右曲柄组件(图6 中标记3)。 图6 5. 安装左曲柄(图7 中标记4)之前，先检查左曲柄与曲柄上的调整螺母(图7中标记6)之间是否有空隙(螺母要完全锁紧)。 将左曲柄套入右曲柄组件的中轴上，注意对齐。 6. 用 8mm 内六角扳手顺时针锁紧曲柄固定螺丝(图7 中标记5)，扭距：45-55Nm{392-479 in.lbs.}。 注意：曲柄固定螺丝需要周期性的进行检查锁紧。 图7 7. 用工具TL-FC17 锁紧曲柄上的调整螺母(图8)，扭距1-1.5Nm{8.7-13 in.lbs.}。 然后，用2.5mm 内六角扳手锁紧调整螺母的固定螺钉(图8)，扭距1-1.2Nm{8.7-10.4 in.lbs.}。 图8 8. 用工具TL-FC35 逆时针安装曲柄盖子(图7 中标记 7)。 注意: 出厂时曲柄盖子和曲柄是安装在一起的，这时用TL-FC35 检查是否锁紧就行了。 (2 ).拆卸 步骤： 1. 用工具 TL-FC35 顺时针旋转取下曲柄盖子(图 9)。 注意：曲柄盖子和TL-FC35 是左手螺纹(反螺纹)，这使得拆卸曲柄固定螺丝时曲柄不会跟着转动。 图 9 2. 逆时针转动 TL-FC35 尽可能的锁紧它(图 10)。 确保 TL-FC35 至少转动了3.5 转。(由于设计原因，如果少于 3.5 转，螺纹可能会脱落。) 图10 3. 用8m m 内六角扳手逆时针取下左侧曲柄(图11)。
