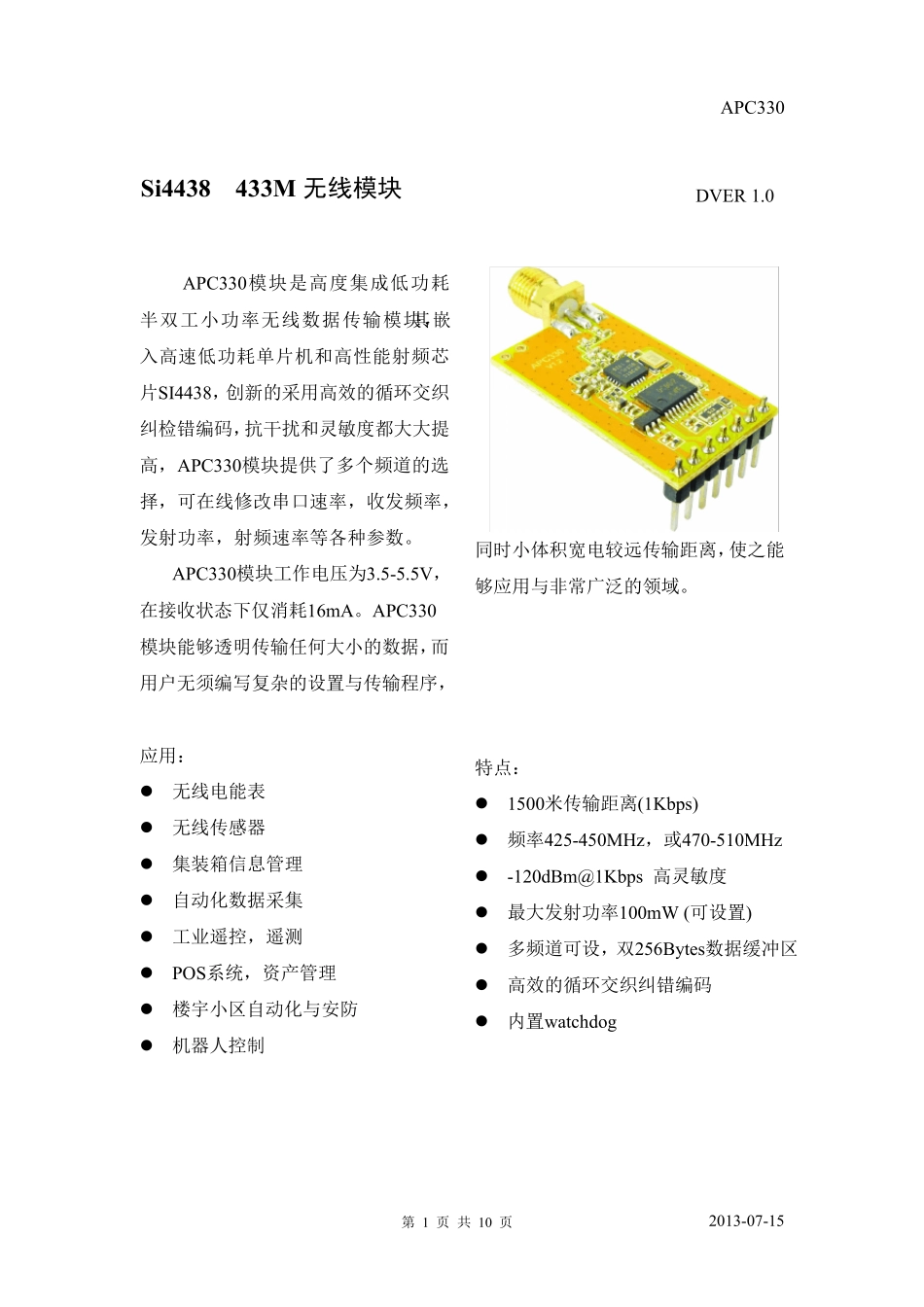

APC3302013-07-15第1 页共10 页Si4438433M 无线模块DVER 1.0APC330模块是高度集成低功耗半双工小功率无线数据传输模块，其嵌入高速低功耗单片机和高性能射频芯片SI4438，创新的采用高效的循环交织纠检错编码，抗干扰和灵敏度都大大提高，APC330模块提供了多个频道的选择，可在线修改串口速率，收发频率，发射功率，射频速率等各种参数。APC330模块工作电压为3.5-5.5V，在接收状态下仅消耗16mA。APC330模块能够透明传输任何大小的数据，而用户无须编写复杂的设置与传输程序，应用：无线电能表无线传感器集装箱信息管理自动化数据采集工业遥控，遥测POS系统，资产管理楼宇小区自动化与安防机器人控制同时小体积宽电较远传输距离，使之能够应用与非常广泛的领域。特点：1500米传输距离(1Kbps)频率425-450MHz，或470-510MHz-120dBm@1Kbps 高灵敏度最大发射功率100mW (可设置)多频道可设，双256Bytes数据缓冲区高效的循环交织纠错编码内置watchdogAPC3302013-07-15第2 页共10 页APC330模块是新一代的多通道嵌入式无线数传模块，可设置多个频道，步进为1KHz，发射功率最大100mW，体积32.1mm x 18.3mm x 7.0mm，很方便客户嵌入系统之内，APC330模块具有较低的功耗，非常适合于电池供电系统。APC330模块创新的采用了高效的循环交织纠检错编码，其编码增益高达近3dBm，纠错能力和编码效率均达到业内的领先水平，远远高与一般的前向纠错编码，抗突发干扰和灵敏度都较大的改善。同时编码也包含可靠检错能力，能够自动滤除错误及虚假信息，真正实现了透明的连接。所以APC330模块特别适合于在工业领域等强干扰的恶劣环境中使用。APC330模块内设双256Bytes大容量缓冲区，在缓冲区为空的状态下，用户可以1 次传输256Bytes的数据，当设置空中波特率大于串口波特率时，可1次传输 无限 长 度 的数据 ，同 时 APC330 模块提 供标 准 的UART/TTL 接 口 ，1200/2400/4800/9600/19200/38400/57600bps七种速率，和三种接口校验方式。APC330模块外部接口采用透明数据传输传输方式，能适应标准或非标准的用户协议，所收的数据就是所发的数据。设置模块采用串口设置模块参数，具有丰富便捷的软件编程设置选项，包括频点，空中速率，以及串口速率，校验方式，等都可设置，设置方式有二种方式，一是通过本公司提供的设置软件RF-Magic利用PC 串口即可，二是动态在线设置，用串口发命令动态修改，具体方法参见APC330模...
