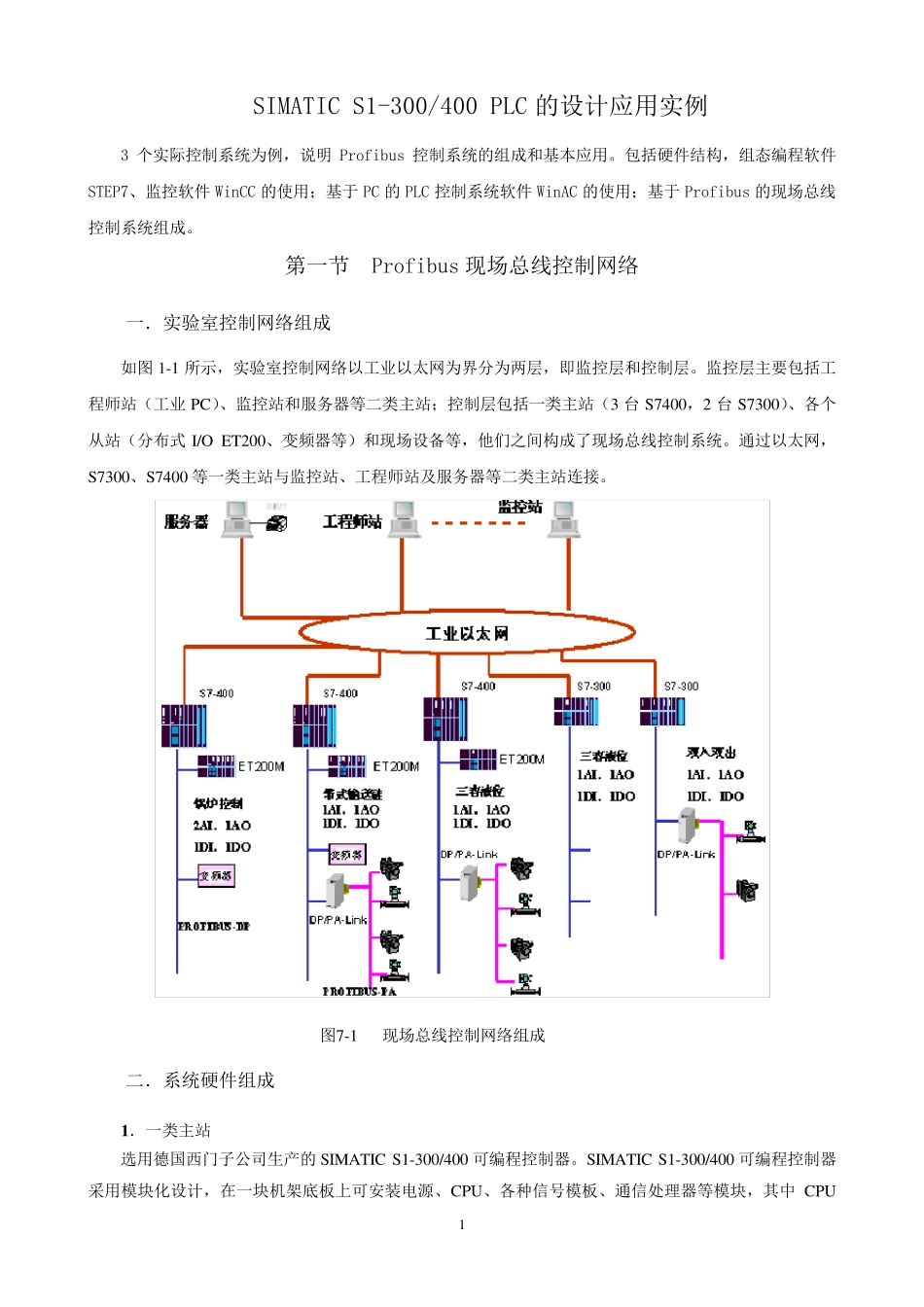

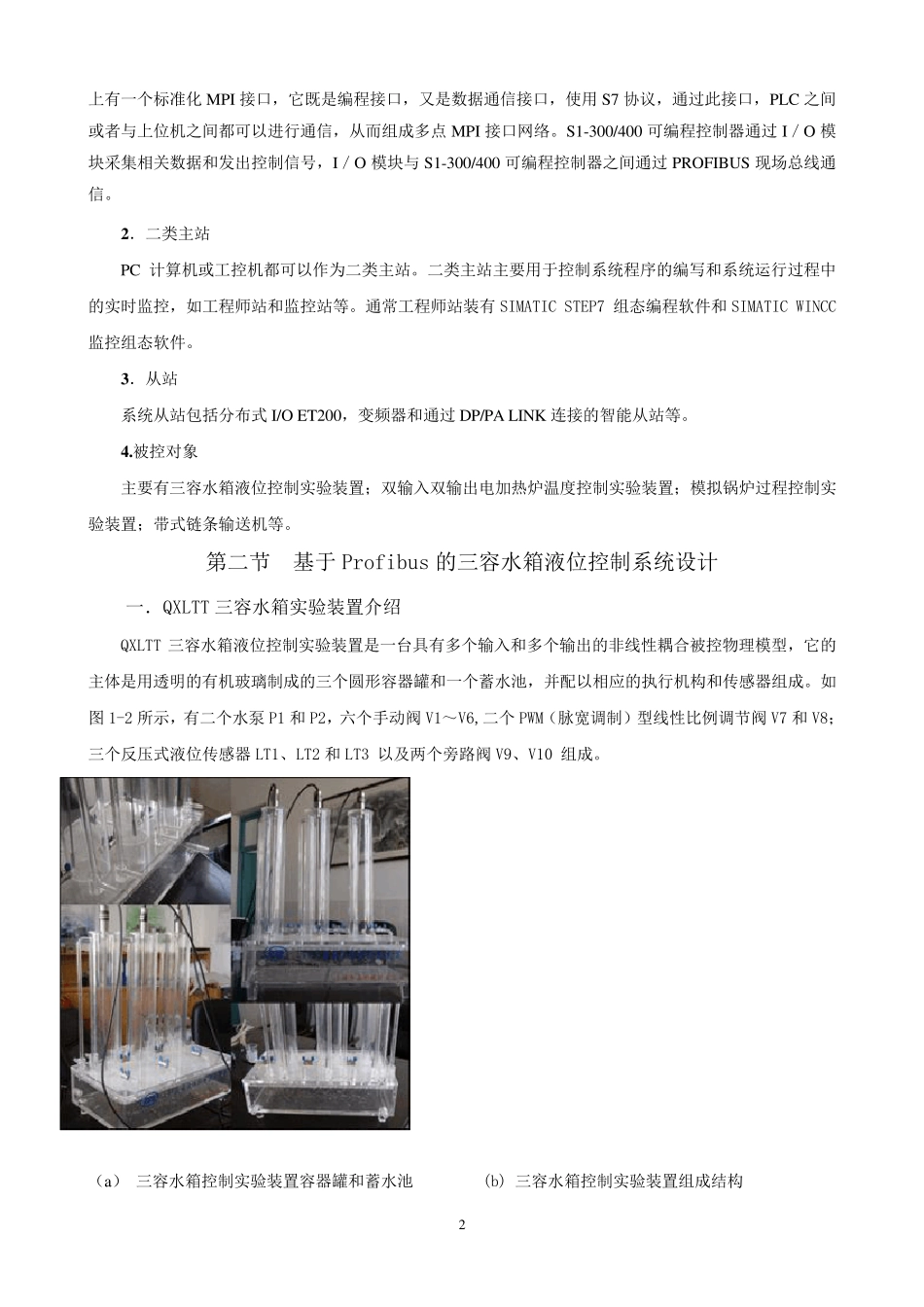

1 SIMATIC S1-300/400 PLC 的设计应用实例 3 个实际控制系统为例，说明Profibus 控制系统的组成和基本应用。包括硬件结构，组态编程软件STEP7、监控软件WinCC 的使用；基于 PC 的PLC 控制系统软件WinAC 的使用；基于 Profibus 的现场总线控制系统组成。 第一节 Profibus 现场总线控制网络 一．实验室控制网络组成 如图 1-1 所示，实验室控制网络以工业以太网为界分为两层，即监控层和控制层。监控层主要包括工程师站（工业 PC）、监控站和服务器等二类主站；控制层包括一类主站（3 台 S7400，2 台 S7300）、各个从站（分布式 I/O ET200、变频器等）和现场设备等，他们之间构成了现场总线控制系统。通过以太网，S7300、S7400 等一类主站与监控站、工程师站及服务器等二类主站连接。 二．系统硬件组成 1 ．一类主站 选用德国西门子公司生产的SIMATIC S1-300/400 可编程控制器。SIMATIC S1-300/400 可编程控制器采用模块化设计，在一块机架底板上可安装电源、CPU、各种信号模板、通信处理器等模块，其中 CPU图7-1 现场总线控制网络组成 2 上 有 一 个 标 准 化 MPI 接 口 ， 它 既 是 编 程 接 口 ， 又 是 数 据 通 信 接 口 ， 使 用 S7 协 议 ， 通 过 此 接 口 ， PLC 之 间或 者 与 上 位 机 之 间 都 可 以 进 行 通 信 ， 从 而 组 成 多 点 MPI 接 口 网 络 。 S1-300/400 可 编 程 控 制 器 通 过 I／ O 模块 采 集 相 关 数 据 和 发 出 控 制 信 号 ， I／ O 模 块 与 S1-300/400 可 编 程 控 制 器 之 间 通 过 PROFIBUS 现 场 总 线 通信 。 2 ． 二 类 主 站 PC 计 算 机 或 工 控 机 都 可 以 作 为 二 类 主 站 。 二 类 主 站 主 要 用 于 控 制 系 统 程 序 的 编 写 和 系 统 运 行 过 程 中的 实 时 监 控 ， 如 工 程 师 站 和 监 控 站 等 。 通 常 工 程 师 站 装 有 SIMATIC STEP7 组 态 编 程 软 件 和 SIMATIC WINCC监 控 组 态 软 件 。 3 ． 从 站 系 统 从 站 包 括 分 布 式 I/O ET200， 变 频 器 和 通 过 DP/PA LINK 连 接 的 智 能 从 站 等 。 4 .被 控 对 象 主 要 有 三 容 水 箱 液 位 控 制...
