第 1 页 共 55 页 晓毓教程 (LayOut)上部 看到许多朋友对于Lay Ou t 都有很大的兴趣却没有一个合适的中文教程,因此这个版块也快成了问答版块了,所以我今天将自己对于使用Lay Ou t 的一点心得发上来与大家共享,这些内容也是我正在编写的SketchUp 新书中的一小部分,到时书中会有更详细的讲解,希望大家多多给我修改意见
今晚先发前半部分,让大家先睹为快
由于是个人总结的，所以有错误的地方还望大家给予谅解
Lay Ou t 是伴随SketchUp6 一并出现的小软件，它的功能大部分类似于Au toCAD 中的布局功能，因此许多朋友都叫它SU 布局，在这里我想叫它“版式编辑器”
我们可以使用“版式编辑器”来完成更丰富的个性化版式，使我们的设计作品提升一个更高的层次，并且这个“版式编辑器”又结合了一些SU 所特有的功能，更使之增色不少，二者的结合也使这个小软件逐渐受人关注了，接下来我们将根据一个接近实际的案例来进行讲解
本教程从实际应用的角度出发，图文并茂的讲解Lay Ou t 的使用方法，在讲解过程中会用“题外话”的方式来讲解实例中没有涉及到的又是 Lay Ou t 中的重点内容
希望大家对于阅读方面有什么不方便的地方也一并给予指正
第 2 页 共 55 页 1
首先打开一个 SketchUp 模型如图 01 所示，现在我们打开的案例是一个已经设置好页面的案例，请大家事先也设置好几个页面吧
第 3 页 共 55 页 2

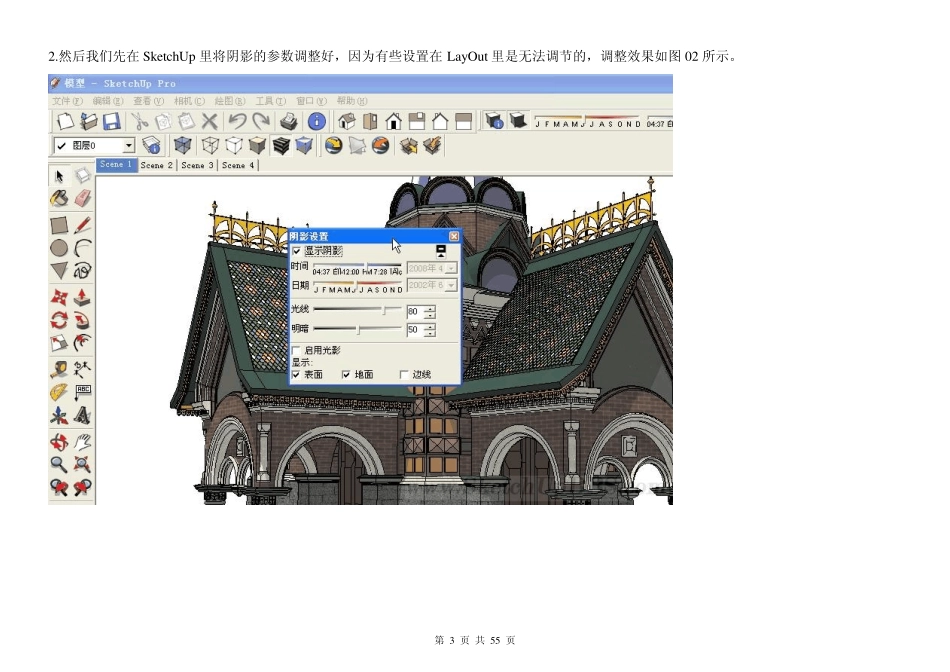

然后我们先在SketchUp 里将阴影的参数调整好，因为有些设置在Lay Ou t 里是无法调节的，调整效果如图02 所示
第 4 页 共 55 页 3
下一步要将显示模式设置成“材质帖图”的显示模式，这样进入 Lay Ou t 后就省去了一些反复的步骤，如图 03 所示
