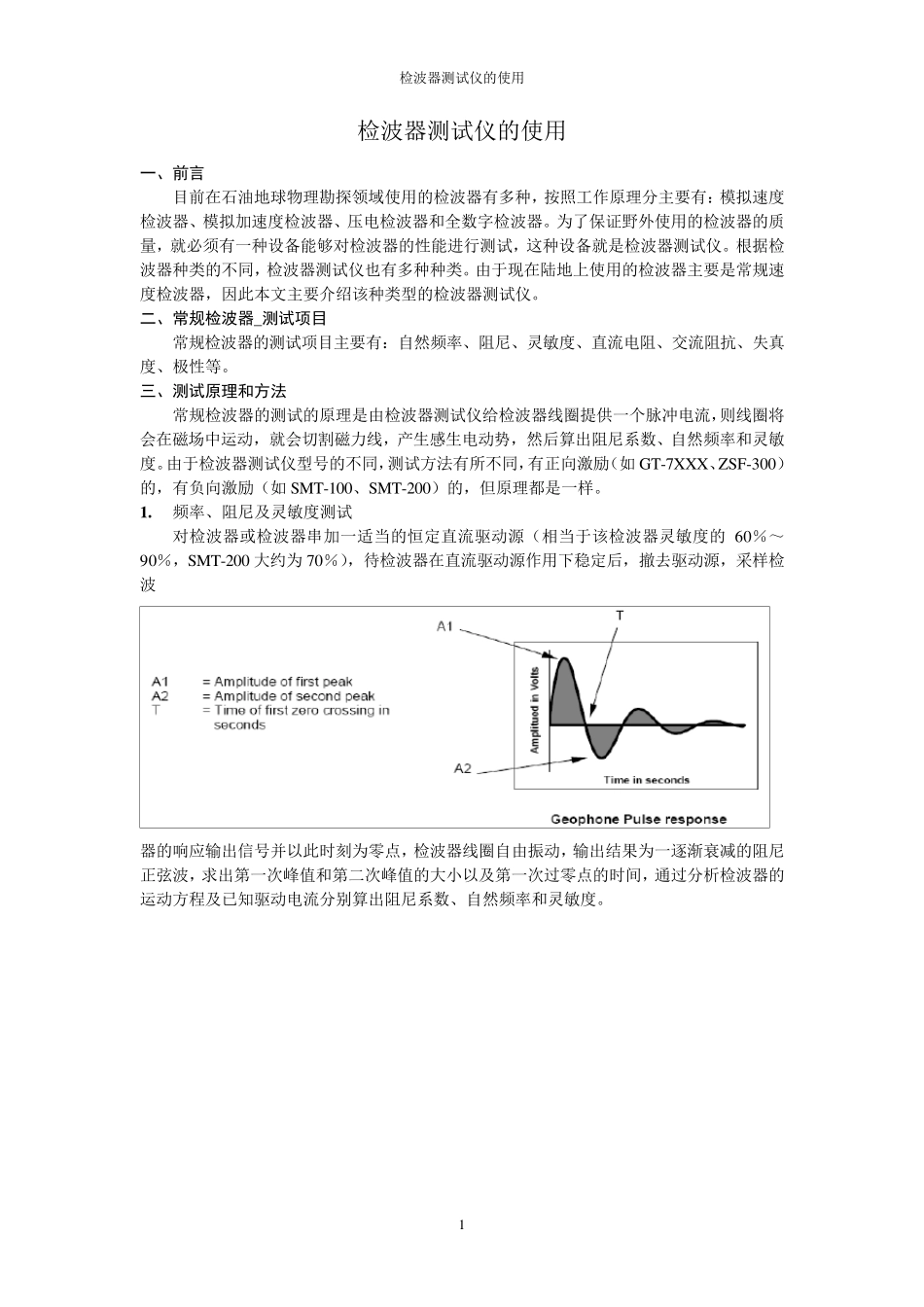

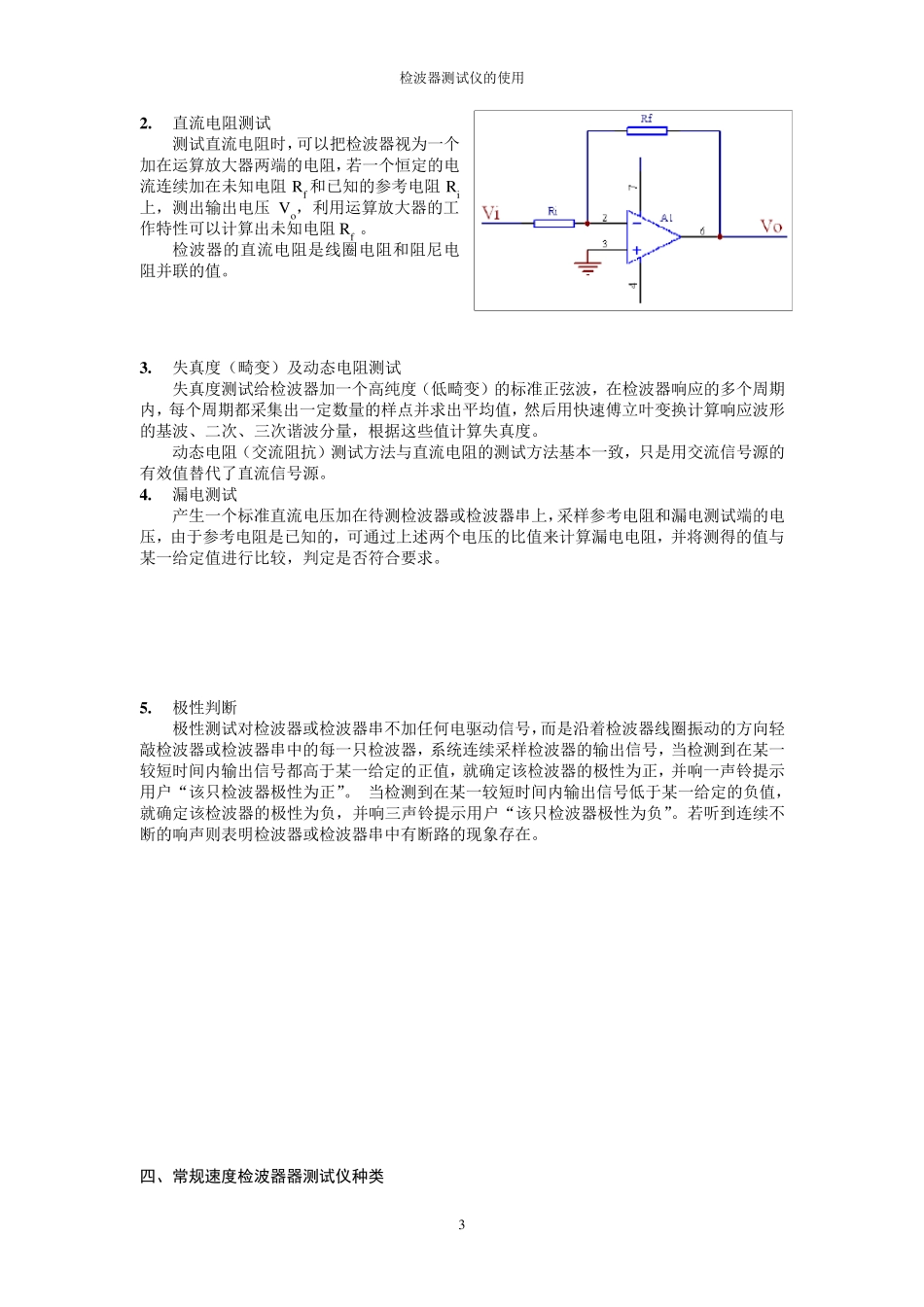

检波器测试仪的使用 1 检波器测试仪的使用 一、前言 目前在石油地球物理勘探领域使用的检波器有多种，按照工作原理分主要有：模拟速度检波器、模拟加速度检波器、压电检波器和全数字检波器。为了保证野外使用的检波器的质量，就必须有一种设备能够对检波器的性能进行测试，这种设备就是检波器测试仪。根据检波器种类的不同，检波器测试仪也有多种种类。由于现在陆地上使用的检波器主要是常规速度检波器，因此本文主要介绍该种类型的检波器测试仪。 二、常规检波器_测试项目 常规检波器的测试项目主要有：自然频率、阻尼、灵敏度、直流电阻、交流阻抗、失真度、极性等。 三、测试原理和方法 常规检波器的测试的原理是由检波器测试仪给检波器线圈提供一个脉冲电流，则线圈将会在磁场中运动，就会切割磁力线，产生感生电动势，然后算出阻尼系数、自然频率和灵敏度。由于检波器测试仪型号的不同，测试方法有所不同，有正向激励（如 GT-7XXX、ZSF-300）的，有负向激励（如 SMT-100、SMT-200）的，但原理都是一样。 1 . 频率、阻尼及灵敏度测试 对检波器或检波器串加一适当的恒定直流驱动源（相当于该检波器灵敏度的60％～90％，SMT-200 大约为 70％），待检波器在直流驱动源作用下稳定后，撤去驱动源，采样检波器的响应输出信号并以此时刻为零点，检波器线圈自由振动，输出结果为一逐渐衰减的阻尼正弦波，求出第一次峰值和第二次峰值的大小以及第一次过零点的时间，通过分析检波器的运动方程及已知驱动电流分别算出阻尼系数、自然频率和灵敏度。 检波器测试仪的使用 2 检波器测试仪的使用 3 2 . 直流电阻测试 测试直流电阻时，可以把检波器视为一个加在运算放大器两端的电阻，若一个恒定的电流连续加在未知电阻 Rf 和已知的参考电阻 Ri上，测出输出电压 Vo，利用运算放大器的工作特性可以计算出未知电阻 Rf 。 检波器的直流电阻是线圈电阻和阻尼电阻并联的值。 3 . 失真度（畸变）及动态电阻测试 失真度测试给检波器加一个高纯度（低畸变）的标准正弦波，在检波器响应的多个周期内，每个周期都采集出一定数量的样点并求出平均值，然后用快速傅立叶变换计算响应波形的基波、二次、三次谐波分量，根据这些值计算失真度。 动态电阻（交流阻抗）测试方法与直流电阻的测试方法基本一致，只是用交流信号源的有效值替代了直流信号源。 4 . 漏电测试 产生一个标准直流电压加在待测检波器或检波器串上，采样参考电阻和漏...
