SMT钢网管理规则VIP免费

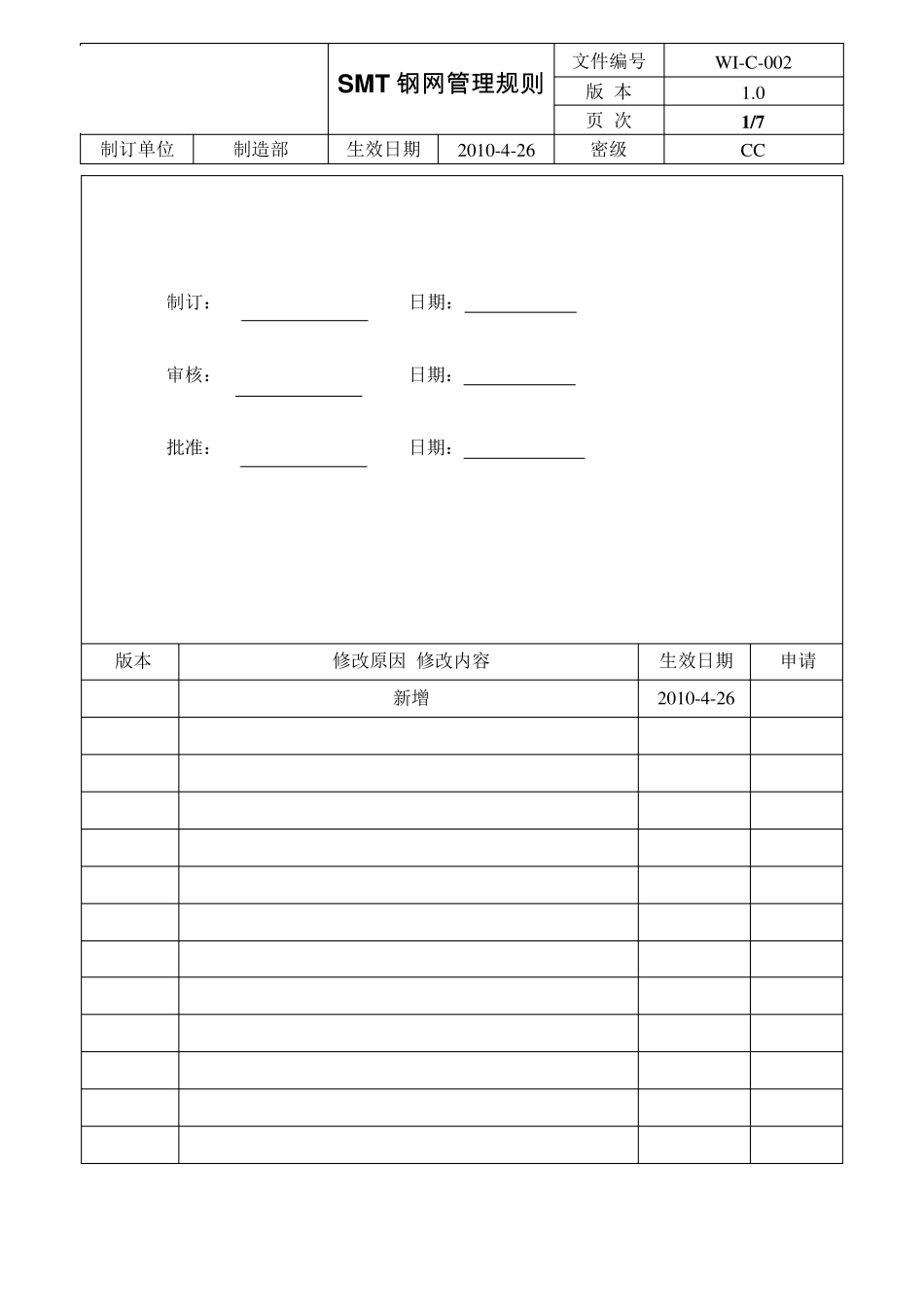

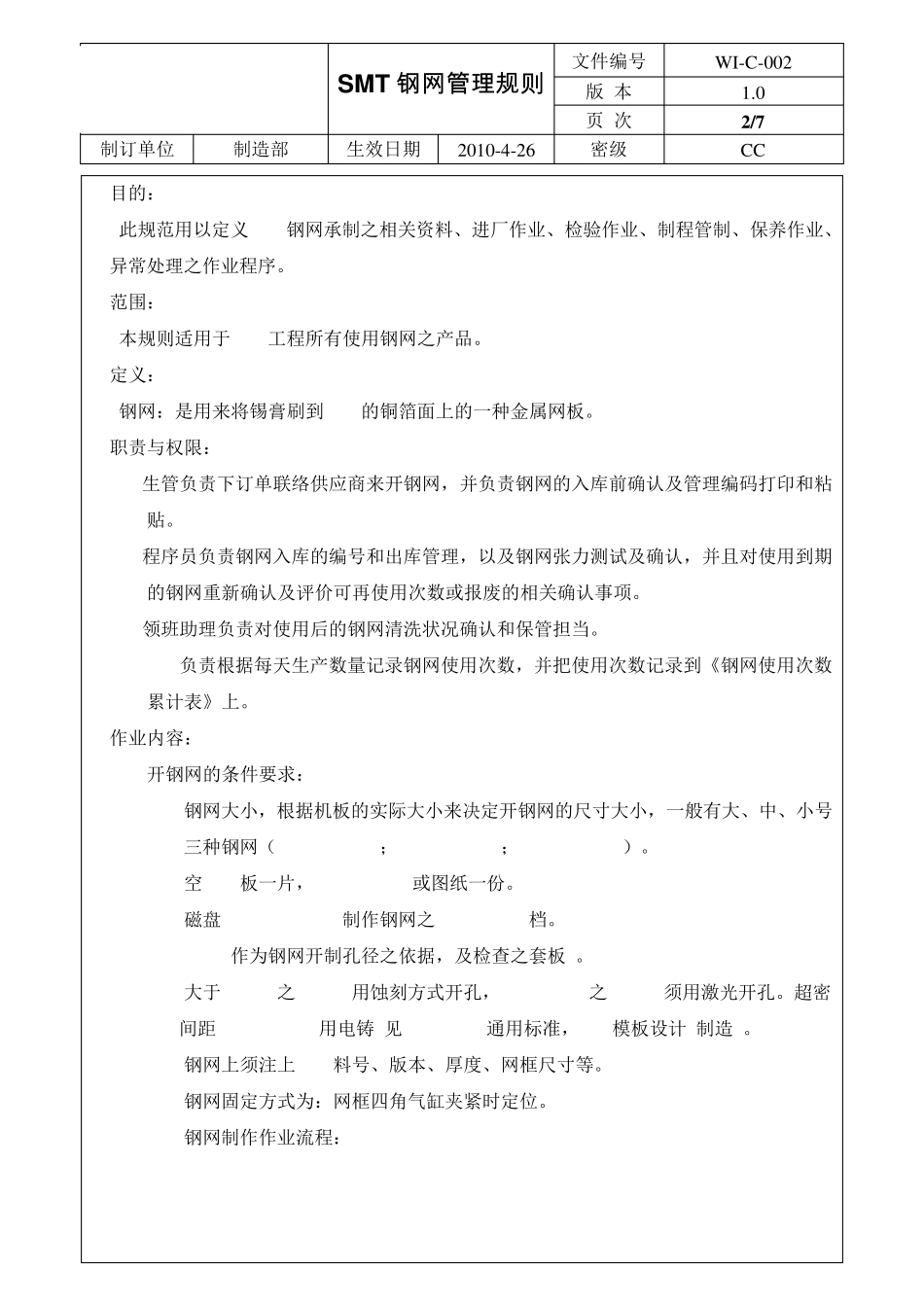

SMT 钢 网 管 理 规 则 文件编号 W I-C-002 版 本 1.0 页 次 1 /7 制订单位 制造部 生效日期 2010-4-26 密级 CC 制订： 日期： 2010-4-1 审核： 日期： 2010-4-2 批准： 日期： 2010-4-2 版本 修改原因/修改内容 生效日期 申请 1.0 新增 2010-4-26 SMT 钢 网 管 理 规 则 文件编号 W I-C-002 版 本 1.0 页 次 2 /7 制订单位 制造部 生效日期 2010-4-26 密级 CC 1 目的： 此规范用以定义SMT钢网承制之相关资料、进厂作业、检验作业、制程管制、保养作业、异常处理之作业程序。 2 范围： 本规则适用于 SMT工程所有使用钢网之产品。 3 定义： 钢网：是用来将锡膏刷到 PCB的铜箔面上的一种金属网板。 4 职责与权限： 4.1生管负责下订单联络供应商来开钢网，并负责钢网的入库前确认及管理编码打印和粘贴。 4.2程序员负责钢网入库的编号和出库管理，以及钢网张力测试及确认，并且对使用到期的钢网重新确认及评价可再使用次数或报废的相关确认事项。 4.3领班助理负责对使用后的钢网清洗状况确认和保管担当。 4.4IPQC负责根据每天生产数量记录钢网使用次数，并把使用次数记录到《钢网使用次数累计表》上。 5 作业内容： 5.1 开钢网的条件要求： 5.1.1 钢网大小，根据机板的实际大小来决定开钢网的尺寸大小，一般有大、中、小号 三种钢网（730mm*730mm；550mm*650mm；420mm*520mm）。 5.1.2 空 PCB板一片，Gerberfile或图纸一份。 5.1.3 磁盘(GERBER FILE)制作钢网之PCB PHOTO档。 5.1.4 PCBA(作为钢网开制孔径之依据，及检查之套板)。 5.1.5 大于 0.5mm之pitch用蚀刻方式开孔，0.4~0.5mm之pitch须用激光开孔。超密 间距(0.2~0.4mm)用电铸(见 IPC-610D通用标准，SMT模板设计/制造)。 5.1.6 钢网上须注上 PCB料号、版本、厚度、网框尺寸等。 5.1.7 钢网固定方式为：网框四角气缸夹紧时定位。 5.1.8 钢网制作作业流程： SMT 钢 网 管 理 规 则 文件编号 W I-C-002 版 本 1.0 页 次 3 /7 制订单位 制造部 生效日期 2010-4-26 密级 CC 资料提供 生管根据客户提供Gerber file、PCB、实装机板等资料交给生产课。 NG 确认 SMT工程师确认资料是否完整。 OK 钢网订购 SMT提出钢网请购需求,并将完整资料提供给供应商。 钢网制作 供应商依据提供的资料及钢网制作要求制作。 NG 检验 供应商附各类型零件开孔数据。 S...
