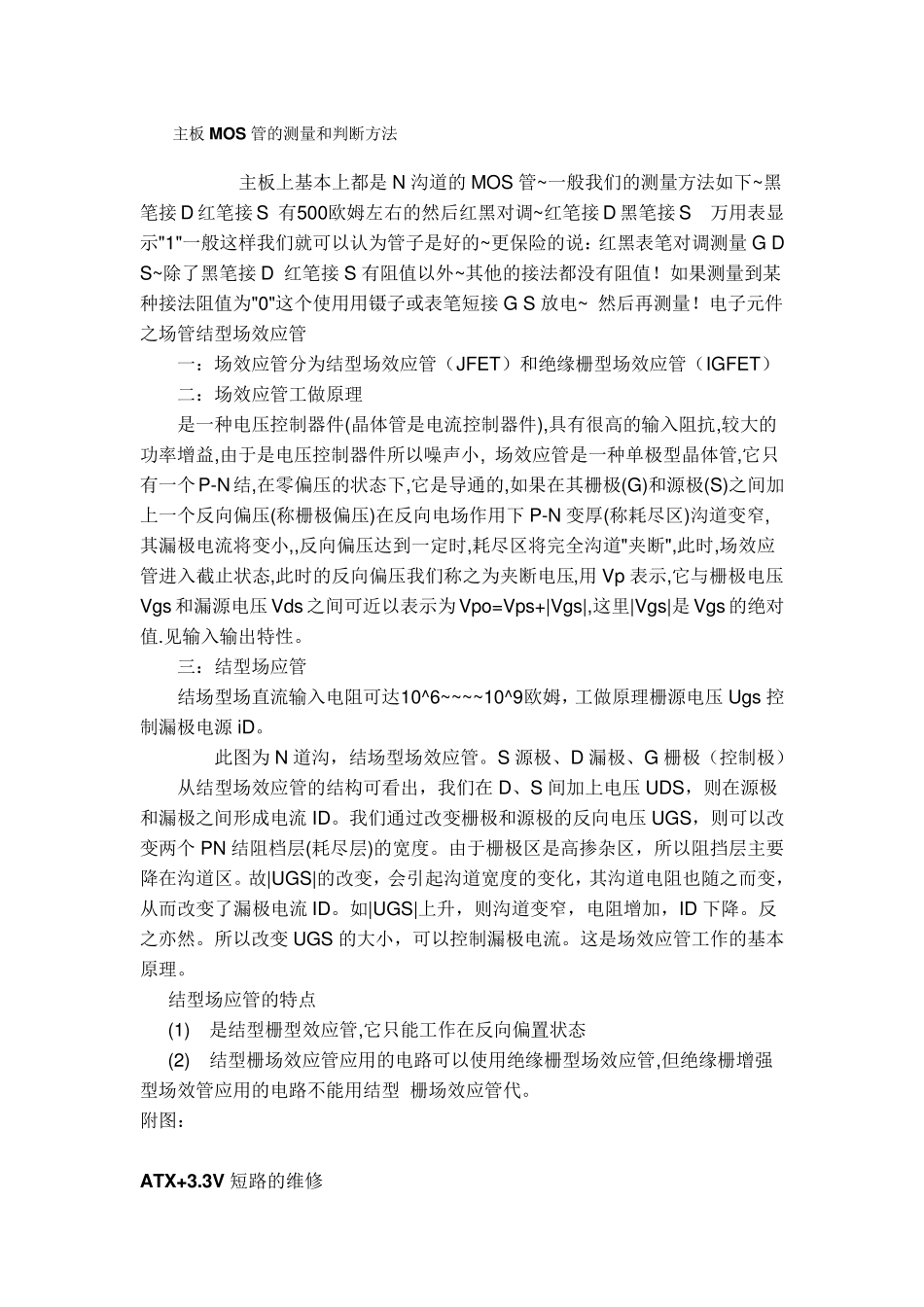

主 板 MOS 管 的 测 量 和 判 断 方 法 主 板 上 基 本 上 都 是 N 沟 道 的 MOS 管 ~ 一 般 我 们 的 测 量 方 法 如 下 ~ 黑笔 接 D 红 笔 接 S 有 500欧 姆 左 右 的 然 后 红 黑 对 调 ~ 红 笔 接 D 黑 笔 接 S 万 用 表 显示 "1"一 般 这 样 我 们 就 可 以 认 为 管 子 是 好 的 ~ 更 保 险 的 说 ： 红 黑 表 笔 对 调 测 量 G D S~ 除 了 黑 笔 接 D 红 笔 接 S 有 阻 值 以 外 ~ 其 他 的 接 法 都 没 有 阻 值 ！ 如 果 测 量 到 某种 接 法 阻 值 为 "0"这 个 使 用 用 镊 子 或 表 笔 短 接 G S 放 电 ~ 然 后 再 测 量 ！ 电 子 元 件之 场 管 结 型 场 效 应 管 一 ： 场 效 应 管 分 为 结 型 场 效 应 管 （ JFET） 和 绝 缘 栅 型 场 效 应 管 （ IGFET） 二 ： 场 效 应 管 工 做 原 理 是 一 种 电 压 控 制 器 件 (晶 体 管 是 电 流 控 制 器 件 ),具 有 很 高 的 输 入 阻 抗 ,较 大 的功 率 增 益 ,由 于 是 电 压 控 制 器 件 所 以 噪 声 小 , 场 效 应 管 是 一 种 单 极 型 晶 体 管 ,它 只有 一 个 P-N结 ,在 零 偏 压 的 状态下 ,它 是 导通的 ,如 果 在 其 栅 极 (G)和 源极 (S)之 间加上 一 个 反向偏 压 (称栅 极 偏 压 )在 反向电 场 作用 下 P-N 变厚(称耗尽区)沟 道 变窄,其 漏极 电 流 将变小 ,,反向偏 压 达到 一 定时,耗尽区将完全沟 道 "夹断 ",此时,场 效 应管 进入 截止状态,此时的 反向偏 压 我 们 称之 为 夹断 电 压 ,用 Vp 表 示 ,它 与栅 极 电 压Vgs 和 漏源电 压 Vds 之 间可 近以 表 示 为 Vpo=Vps+|Vgs|,这 里|Vgs|是 Vgs 的 绝 对值 .见输 入 输 出特性。 三： 结 型 场 应 管 结 场 型 场 直流 输 入 电 阻 可 达10^6~ ~ ~ ~ 10^9欧 姆 ，工 做 原 理 栅 源电 压 Ugs 控制 漏极 电 源iD。 此图为 N 道 沟 ，结 场 型 场 效 应 管 。S 源极 、D 漏极 、G 栅 极 （ 控 制 极 ） 从结 型 场 效 应 管 的 结 构可 看出，我 ...
