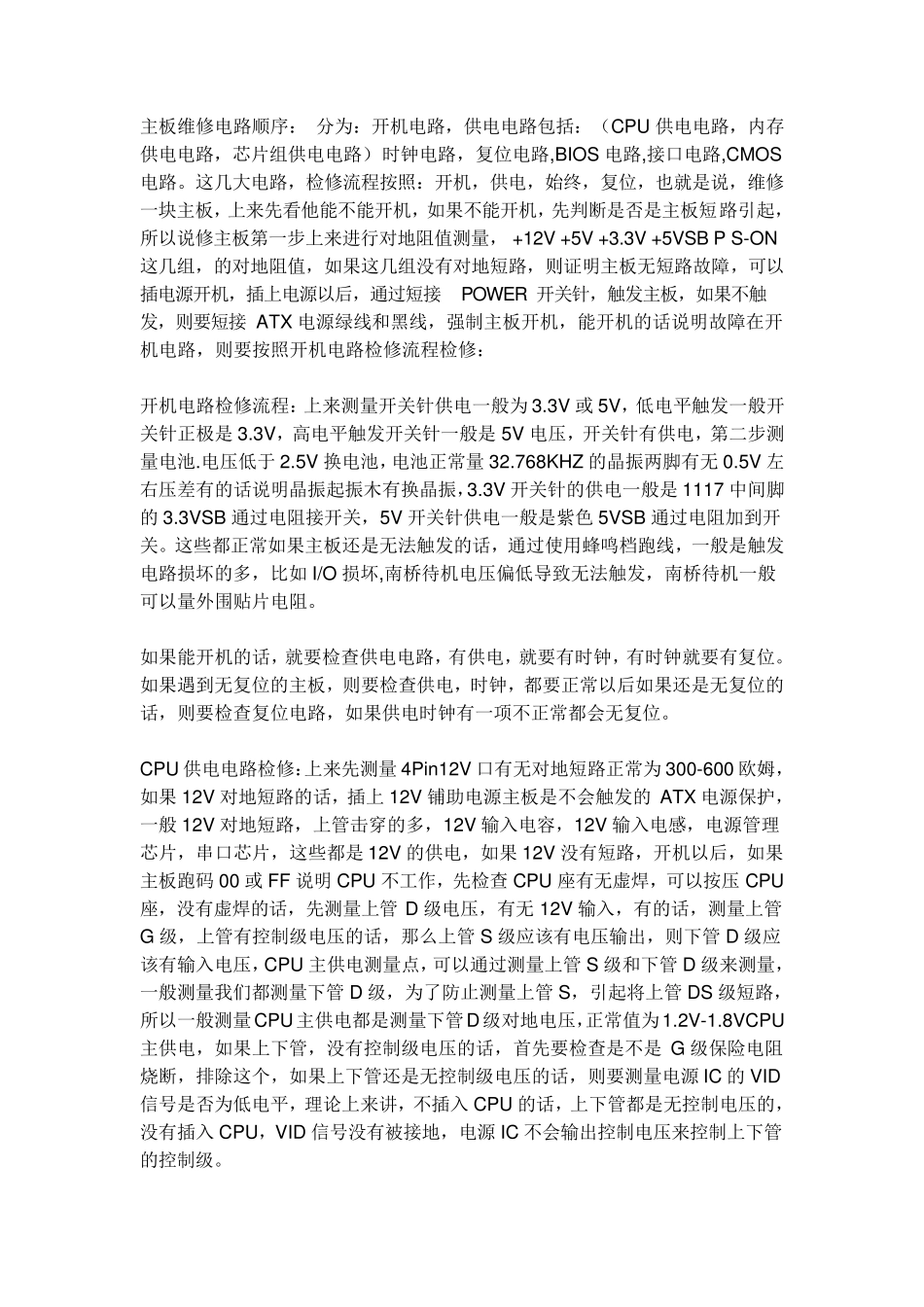

主板维修电路顺序： 分为：开机电路，供电电路包括：（CPU 供电电路，内存供电电路，芯片组供电电路）时钟电路，复位电路,BIOS 电路,接口电路,CMOS电路。这几大电路，检修流程按照：开机，供电，始终，复位，也就是说，维修一块主板，上来先看他能不能开机，如果不能开机，先判断是否是主板短路引起，所以说修主板第一步上来进行对地阻值测量，+12V +5V +3.3V +5VSB P S-ON这几组，的对地阻值，如果这几组没有对地短路，则证明主板无短路故障，可以插电源开机，插上电源以后，通过短接POWER 开关针，触发主板，如果不触发，则要短接ATX 电源绿线和黑线，强制主板开机，能开机的话说明故障在开机电路，则要按照开机电路检修流程检修： 开机电路检修流程：上来测量开关针供电一般为3.3V 或 5V，低电平触发一般开关针正极是 3.3V，高电平触发开关针一般是 5V 电压，开关针有供电，第二步测量电池.电压低于 2.5V 换电池，电池正常量 32.768KHZ 的晶振两脚有无 0.5V 左右压差有的话说明晶振起振木有换晶振，3.3V 开关针的供电一般是 1117 中间脚的 3.3VSB 通过电阻接开关，5V 开关针供电一般是紫色 5VSB 通过电阻加到开关。这些都正常如果主板还是无法触发的话，通过使用蜂鸣档跑线，一般是触发电路损坏的多，比如 I/O 损坏,南桥待机电压偏低导致无法触发，南桥待机一般可以量外围贴片电阻。 如果能开机的话，就要检查供电电路，有供电，就要有时钟，有时钟就要有复位。如果遇到无复位的主板，则要检查供电，时钟，都要正常以后如果还是无复位的话，则要检查复位电路，如果供电时钟有一项不正常都会无复位。 CPU 供电电路检修：上来先测量 4Pin 12V 口有无对地短路正常为300-600 欧姆，如果 12V 对地短路的话，插上 12V 铺助电源主板是不会触发的 ATX 电源保护，一般 12V 对地短路，上管击穿的多，12V 输入电容，12V 输入电感，电源管理芯片，串口芯片，这些都是 12V 的供电，如果 12V 没有短路，开机以后，如果主板跑码 00 或 FF 说明 CPU 不工作，先检查 CPU 座有无虚焊，可以按压 CPU座，没有虚焊的话，先测量上管 D 级电压，有无 12V 输入，有的话，测量上管G 级，上管有控制级电压的话，那么上管 S 级应该有电压输出，则下管 D 级应该有输入电压，CPU 主供电测量点，可以通过测量上管 S 级和下管 D 级来测量，一般测量我们都测量下管 D 级，为了防止测量上管 S，...
