举升机设备地基图VIP免费

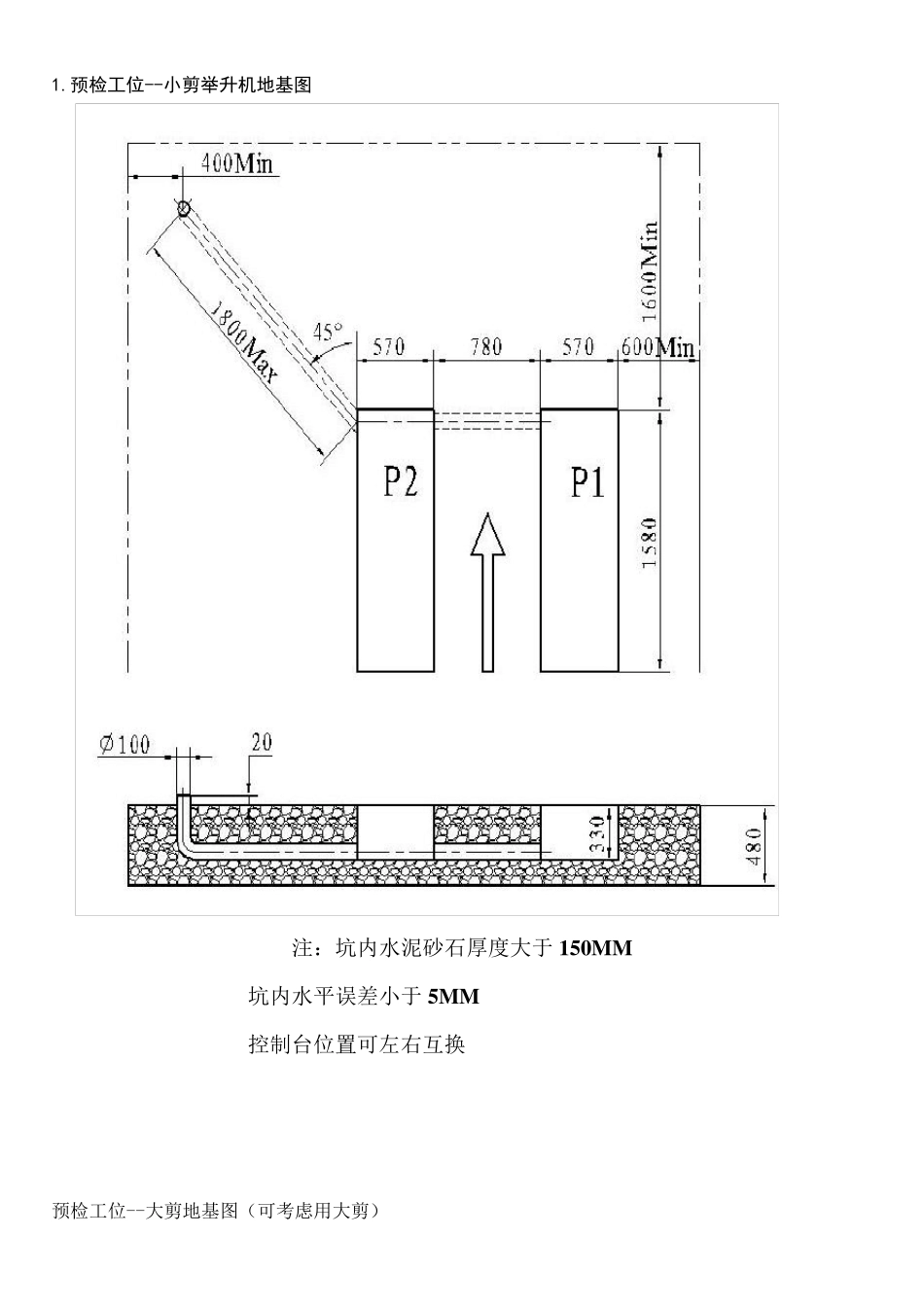

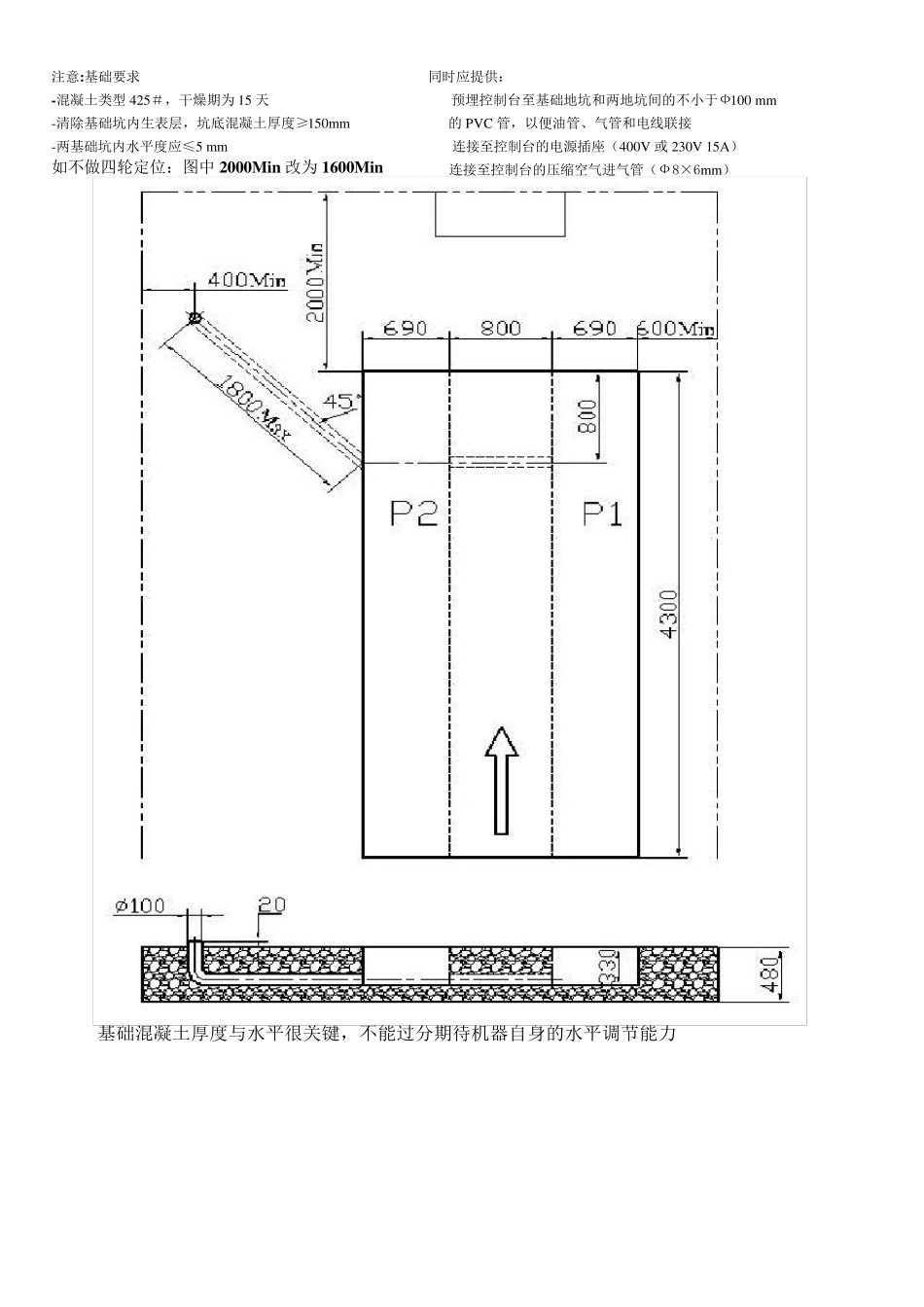

1.预检工位--小剪举升机地基图 注：坑内水泥砂石厚度大于 150M M 坑内水平误差小于 5M M 控制台位置可左右互换 预检工位--大剪地基图（可考虑用大剪） 注意:基础要求 同时应提供： -混凝土类型425＃，干燥期为15 天 预埋控制台至基础地坑和两地坑间的不小于Ф100 mm -清除基础坑内生表层，坑底混凝土厚度≥150mm 的PVC 管，以便油管、气管和电线联接 -两基础坑内水平度应≤5 mm 连接至控制台的电源插座（400V 或230V 15A） 如不做四轮定位：图中2000Min 改为1600Min 连接至控制台的压缩空气进气管（Ф8×6mm） 基础混凝土厚度与水平很关键，不能过分期待机器自身的水平调节能力 2 .维修区工位---龙门举升机地基图 3 .-四柱举升机地基图-(配套四轮定位) 4 .宝中宝烤漆房（右柜地基图） 宝中宝烤漆房（左柜地基图） 5.检测线地基图
