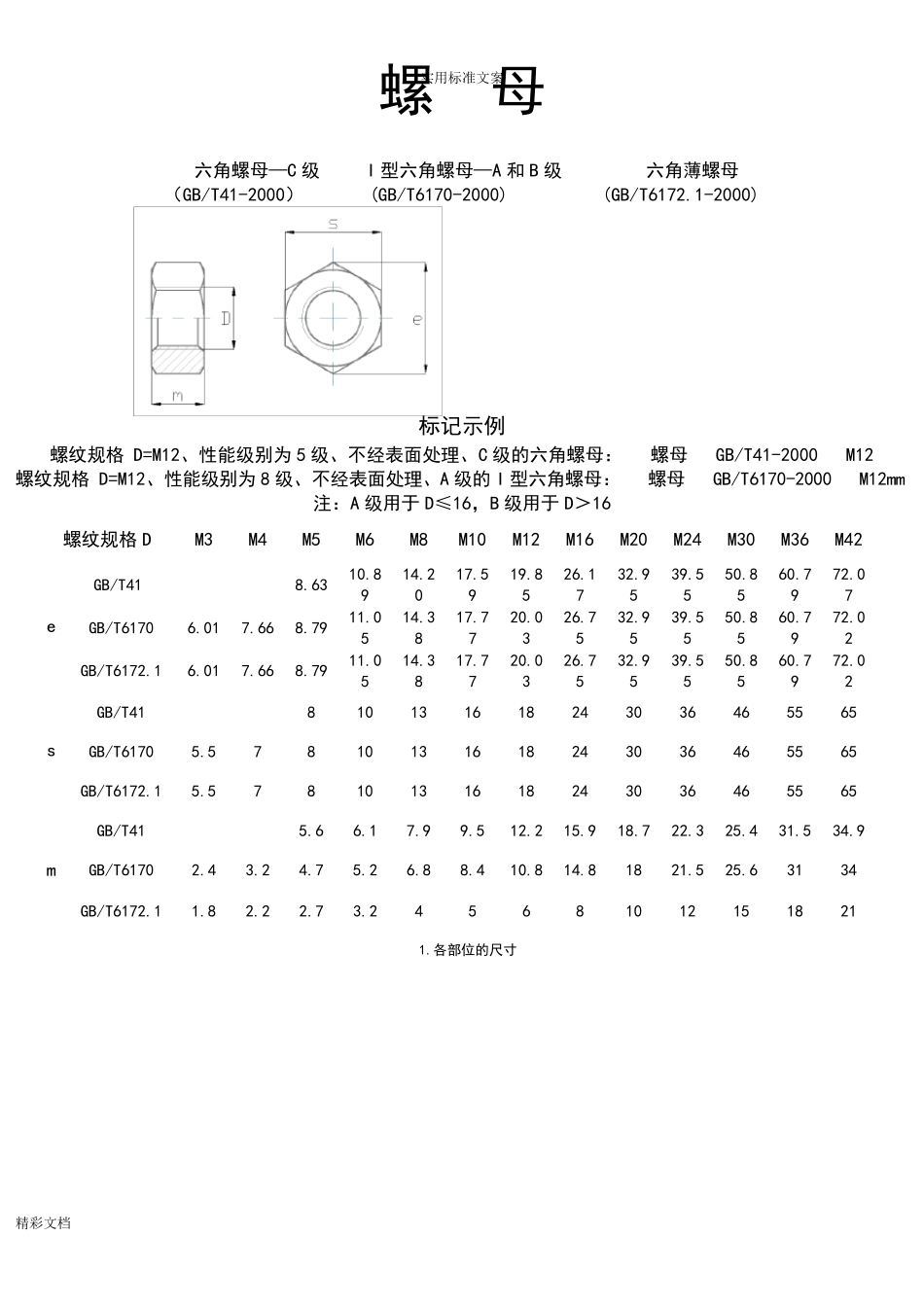

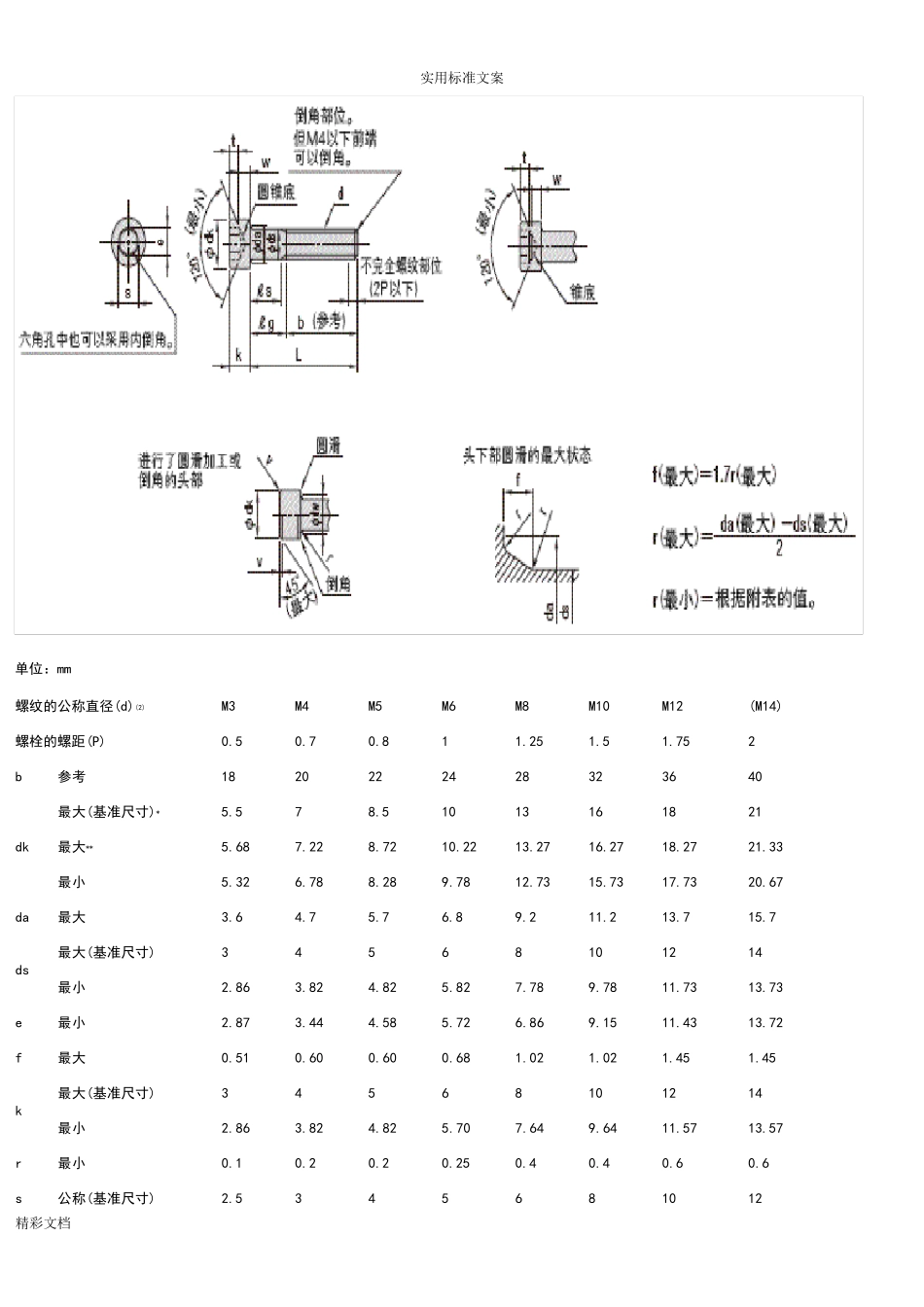

实用标准文案 精彩文档 螺 母 六角螺母—C 级 I 型六角螺母—A 和 B 级 六角薄螺母 （GB/T41-2000） (GB/T6170-2000) (GB/T6172.1-2000) 标记示例 螺纹规格 D=M12、性能级别为 5 级、不经表面处理、C 级的六角螺母： 螺母 GB/T41-2000 M12 螺纹规格 D=M12、性能级别为 8 级、不经表面处理、A 级的 I 型六角螺母： 螺母 GB/T6170-2000 M12mm 注：A 级用于 D≤16，B 级用于 D＞16 1.各部位的尺寸 螺纹规格 D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 e GB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07 GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 s GB/T41 8 10 13 16 18 24 30 36 46 55 65 GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65 m GB/T41 5.6 6.1 7.9 9.5 12.2 15.9 18.7 22.3 25.4 31.5 34.9 GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 GB/T6172.1 1.8 2.2 2.7 3.2 4 5 6 8 10 12 15 18 21 实用标准文案 精彩文档 单位：mm 螺纹的公称直径(d)(2) M3 M4 M5 M6 M8 M10 M12 (M14) 螺栓的螺距(P) 0.5 0.7 0.8 1 1.25 1.5 1.75 2 b 参考 18 20 22 24 28 32 36 40 dk 最大(基准尺寸)* 5.5 7 8.5 10 13 16 18 21 最大** 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 ds 最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 e 最小 2.87 3.44 4.58 5.72 6.86 9.15 11.43 13.72 f 最大 0.51 0.60 0.60 0.68 1.02 1.02 1.45 1.45 k 最大(基准尺寸) 3 4 5 6 8 10 12 14 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 r 最小 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 s 公称(基准尺寸) 2.5 3 4 5 6 8 10 12 实用标准文...
