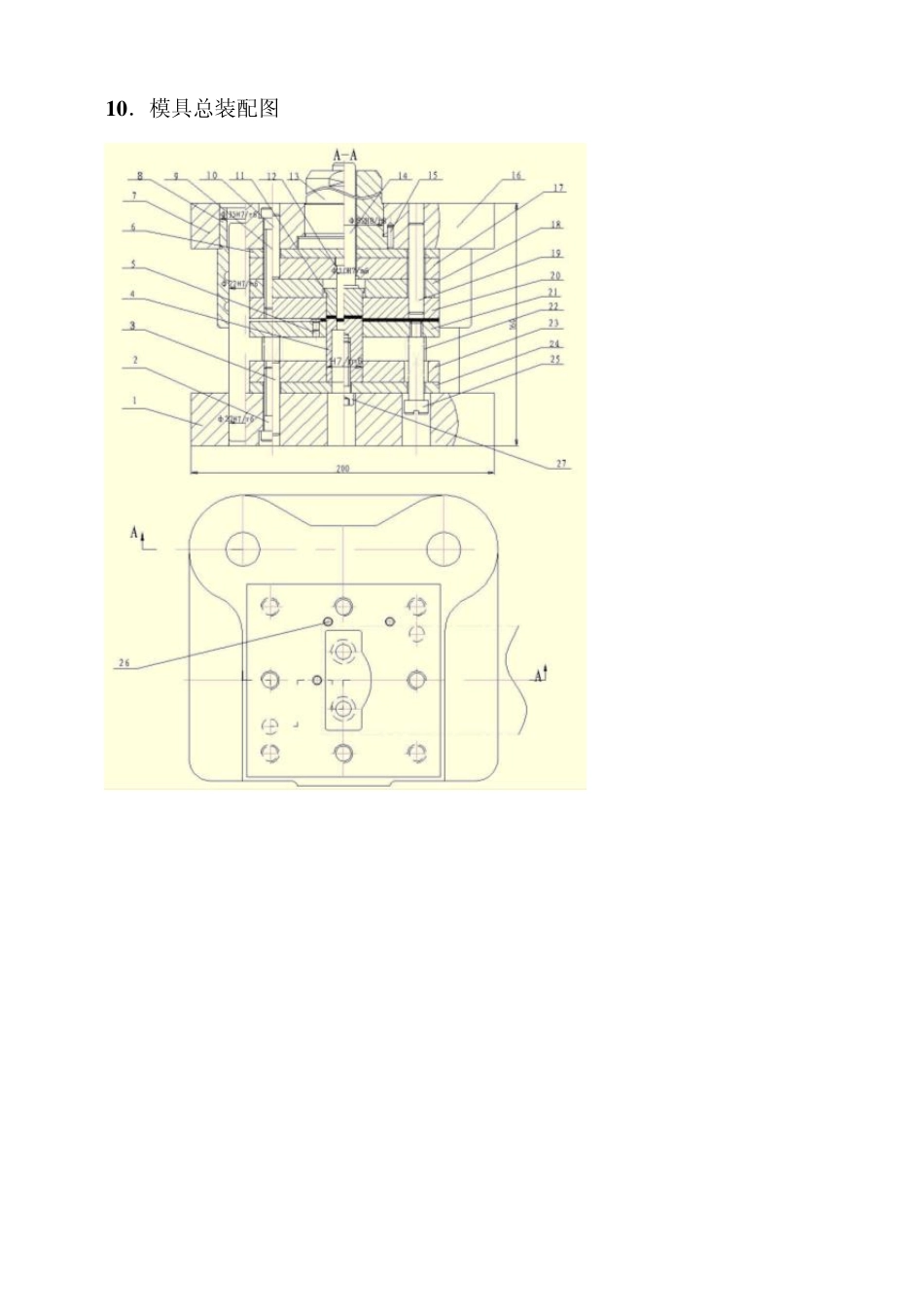

9 ．冲压工艺规程 1 0 ．模具总装配图 图 4 模具装配图 1 1 ．模具零件图 图 5 凸凹模 图 6 冲孔凸模 图 7 落料凹模板 图 8 上模座板 图 9 下模座板 图 1 0 上垫板 图 1 1 下垫板 图 1 2 凸模固定板 图 1 3 空心垫板 图 1 4 推件块 图 1 5 卸料板 图 1 6 凸凹模固定板 二．模具制造 1. 主要模具零件加工工艺过程 落料凹模加工工艺过程 材料 :Gr12 硬度 : 60 ～ 64 HRC 冲孔凸模加工工艺过程 材料： T10A 硬度： 56 ～ 60HRC 凸凹模加工工艺过程 材料 :Gr12 硬度 : 60 ～ 64 HRC 凸模固定板加工工艺过程 材料 :45# 硬度 : 24 ～ 28 HRC 凸凹模固定板加工工艺过程 材料 :45# 硬度 : 24 ～ 28 HRC 卸料板加工工艺过程 材料 :45# 硬度 : 24 ～ 28 HRC 上垫板加工工艺过程 材料 :T8A 硬度 : 54 ～ 58 HRC 下垫板加工工艺过程 材料 :T8A 硬度 : 54 ～ 58 HRC 空心垫板加工工艺过程 材料 :45# 硬度 : 24 ～ 28 HRC 上模座加工工艺过程 材料 :HT200 下模座加工工艺过程 材料： HT200 推件块加工工艺过程 材料 :45# 硬度 : 24 — 28 HRC
