显示器工作原理VIP免费

显示器工作原理_第1页
1/16
显示器工作原理_第2页
2/16
显示器工作原理_第3页
3/16

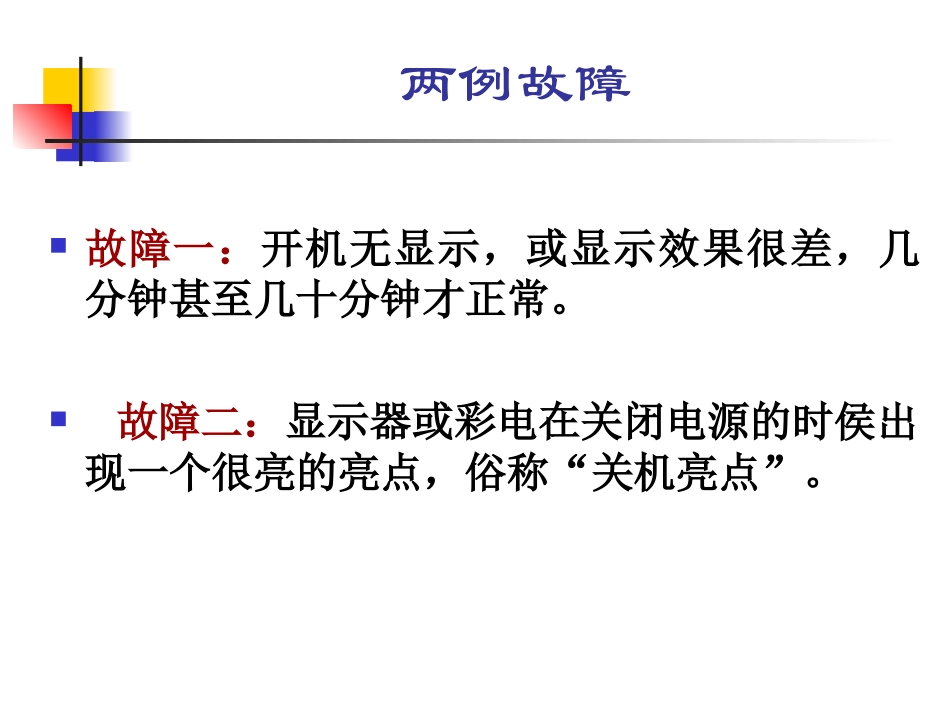

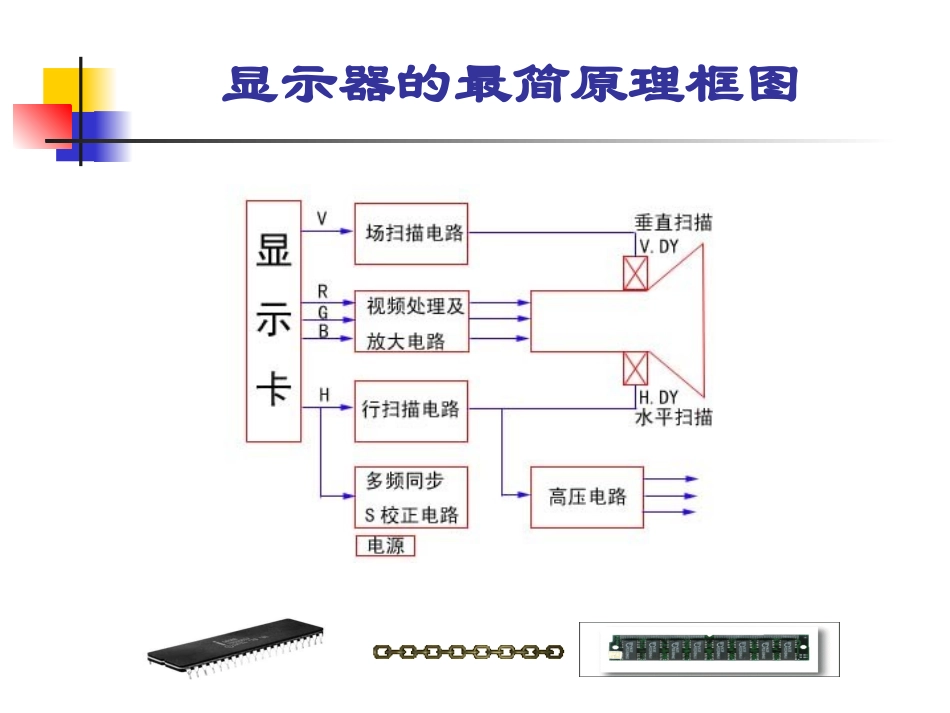

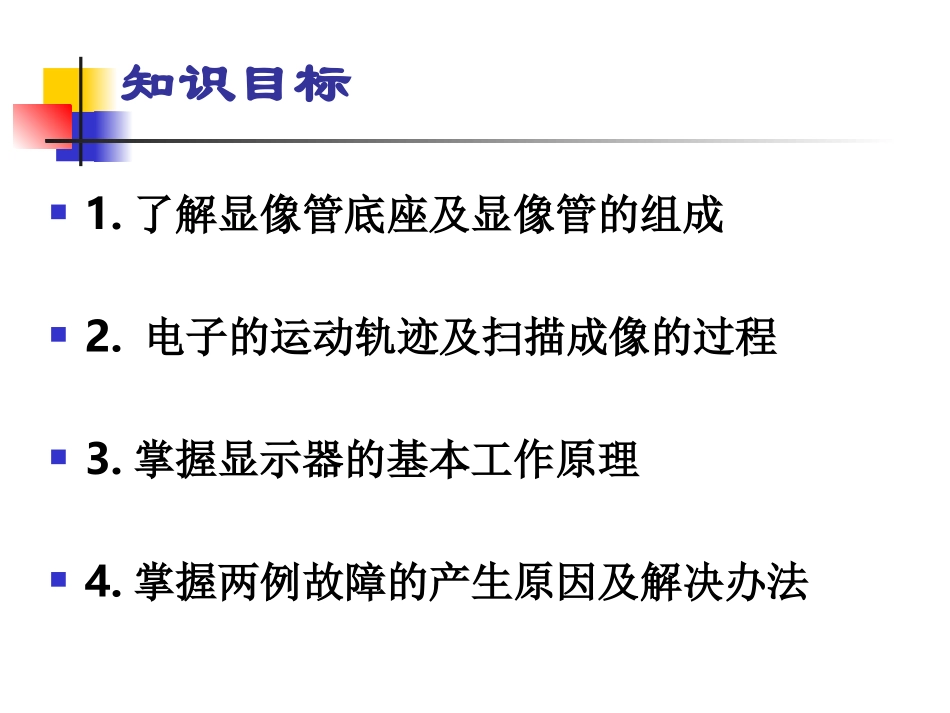

显示器的最简原理框图知识目标1.了解显像管底座及显像管的组成2.电子的运动轨迹及扫描成像的过程3.掌握显示器的基本工作原理4.掌握两例故障的产生原因及解决办法两例故障故障一:开机无显示,或显示效果很差,几分钟甚至几十分钟才正常。故障二:显示器或彩电在关闭电源的时侯出现一个很亮的亮点,俗称“关机亮点”。显像管管脚结构图第一例故障分析与解决故障现象:开机无显示或显示效果很差,几分钟甚至几十分钟才正常故障分析:主要问题是管座材料在高压电场作用下的极化变性或铜电极材料被氧化锈蚀引起漏电故障解决:打开显示器或彩电的机盖,检查显像管管座是否有绿锈或变色。刮掉铜锈或更换显像管座即可显像管的侧剖面图显像管的组成及作用1.灯丝作用:通电加热工作电压:28V2.阴极作用:发射电子工作电压:60V以上3.栅极作用:控制亮度工作电压:-160V4.第一阳极作用:加速工作电压:300V5.第二阳极作用:加速工作电压:2万到2.5万6.聚焦极作用:聚焦工作电压:8000V7.偏转线圈作用:吸引电子发生水平和垂直方向的偏转8.高压包作用:与行逆程电路连接9.石墨作用:吸光及增强反射10.荧光粉作用:发光显像管的侧剖面图在没有阳极高压加速的情况下,电子不能轰击到荧光屏上使荧光粉发光当有阳极高压加速但没有行场偏转线圈时,电子能轰击到荧光屏上,但不能在水平和垂直方向产生偏转,只能在屏幕中央形成一个很亮的亮点电子在场偏转磁场的作用下,产生垂直方向的偏转,完成垂直扫描由计算机输出的RGB红绿蓝三种带有灰度等级信息的颜色信号及行场同步信号经15芯电缆进入显示器RGB三原色信号送到视频处理电路(如LM1203)完成对比度(视频放大增益调节)和亮度(黑电平钳位)的调节放大到3V峰峰值的三路视频信号分别驱动功率视放管,视放管以不小于60V的视频电压激励显像管的三个阴极三阴极激发出电子束并在阳极高压的作用下轰击到荧光屏上相应的颜色点,使其发光电子束同时在行、场偏转线圈的作用下扫描成像显示器工作原理简述故障现象:显示器或彩电在关闭电源的时候出现一个很亮的亮点,俗称“关机亮点”故障分析:这是在关闭电源后,仍然有电子轰击在荧光屏的正中央位置,从而产生“关机亮点”故障原因:1.断电后灯丝余热,使阴极继续发射电子2.阳极高压不能很快降为0,继续加速3.行场偏转线圈没有形成行场偏转磁场故障解决:从产生原因入手,有三种可能的处理办法:1.不产生灯丝余热2.使阳极高压迅速降为03.继续形成行场偏转磁场事实上仅方案2可行:关机后使栅电压为负,并保存一定的时间,将电子束截止,防止关机亮点的产生第二例故障分析与解决教学总结1.了解显像管底座及显像管的组成2.电子的运动轨迹及扫描成像的过程3.掌握显示器的基本工作原理4.掌握两例故障的产生原因及解决办法作业与问题作业一:在课后交流自己遇到故障后的处理方法与经验,培养发掘问题、分析问题及解决问题的能力,将老师、同学的方法与经验消化成自己的,形成一套属于自己的完整的经验,终生受用作业二:调查当前的显示器市场,研究现下主流显示器的性能、技术指标、价格及参数等,找出性价比最高的显示器,以帮助其它专业的同学配机问题:为什么新买的显示器或彩电容易出现局部或大面积的花屏现象?为什么在看电视时距离要足够的远?从而引入下一堂课的内容:显示器的消磁电路、X射线保护回路。要求学生做好预习Thankyou
