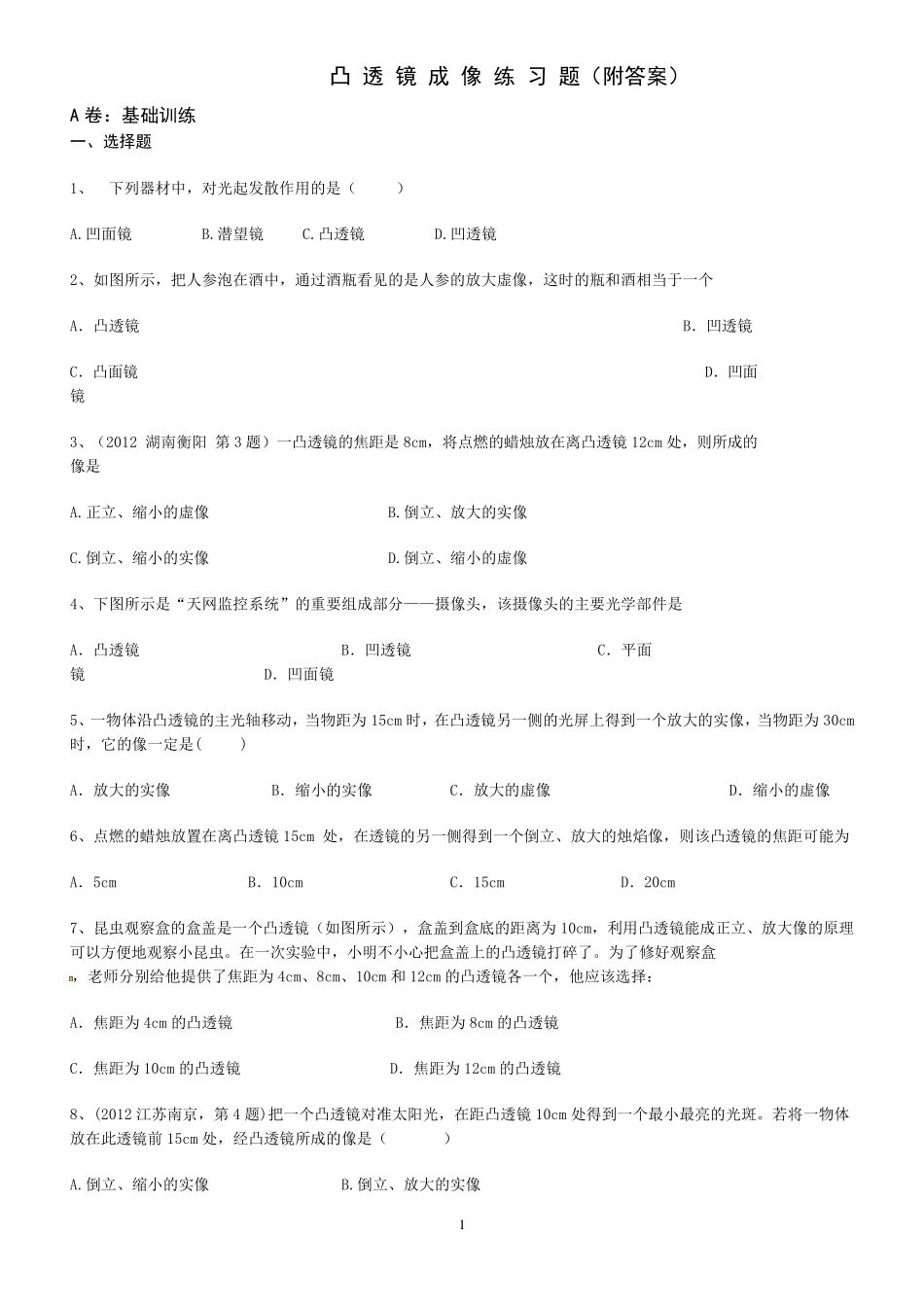

1 凸 透 镜 成 像 练 习 题（附答案） A 卷：基础训练 一、选择题 1、 下列器材中，对光起发散作用的是（ ） A.凹面镜 B.潜望镜 C.凸透镜 D.凹透镜 2、如图所示，把人参泡在酒中，通过酒瓶看见的是人参的放大虚像，这时的瓶和酒相当于一个 A．凸透镜 B．凹透镜 C．凸面镜 D．凹面镜 3、（2012 湖南衡阳 第3 题）一凸透镜的焦距是8cm，将点燃的蜡烛放在离凸透镜12cm 处，则所成的像是 A.正立、缩小的虚像 B.倒立、放大的实像 C.倒立、缩小的实像 D.倒立、缩小的虚像 4、下图所示是“天网监控系统”的重要组成部分——摄像头，该摄像头的主要光学部件是 A．凸透镜 B．凹透镜 C．平面镜 D．凹面镜 5、一物体沿凸透镜的主光轴移动，当物距为 15cm 时，在凸透镜另一侧的光屏上得到一个放大的实像，当物距为 30cm时，它的像一定是( ) A．放大的实像 B．缩小的实像 C．放大的虚像 D．缩小的虚像 6、点燃的蜡烛放置在离凸透镜15cm 处，在透镜的另一侧得到一个倒立、放大的烛焰像，则该凸透镜的焦距可能为 A．5cm B．10cm C．15cm D．20cm 7、昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为 10cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把盒盖上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为 4cm、8cm、10cm 和12cm 的凸透镜各一个，他应该选择： A．焦距为 4cm 的凸透镜 B．焦距为 8cm 的凸透镜 C．焦距为 10cm 的凸透镜 D．焦距为 12cm 的凸透镜 8、(2012 江苏南京，第4 题)把一个凸透镜对准太阳光，在距凸透镜10cm 处得到一个最小最亮的光斑 。若 将一物体放在此 透镜前 15cm 处，经 凸透镜所成的像是（ ） A.倒立、缩小的实像 B.倒立、放大的实像 2 C.正立、放大的实像 D.正立、缩小的虚像 9、某同学们在研究凸透镜成像规律时作了如下的记录：当物体距u1=30 厘米时，在光屏上出现倒立、缩小的像；当物距u2=20 厘米，在光屏上出现倒立、放大的像；当物距u=10 厘米，在光屏上始终得不到像。由此可判断凸透距是（ ） A. 大于20 厘米 B.大于15 厘米，小于20 厘米 C. 小于10 厘米 D. 大于10 厘米，小于15 厘米 二、作图题 10、在图乙中画出入射光线对应的折射光线。 11、在图中作出入射光线通过凹透镜的折射光线； 12、（1）完成图7 中的光路图. （2）根据入射光线...
