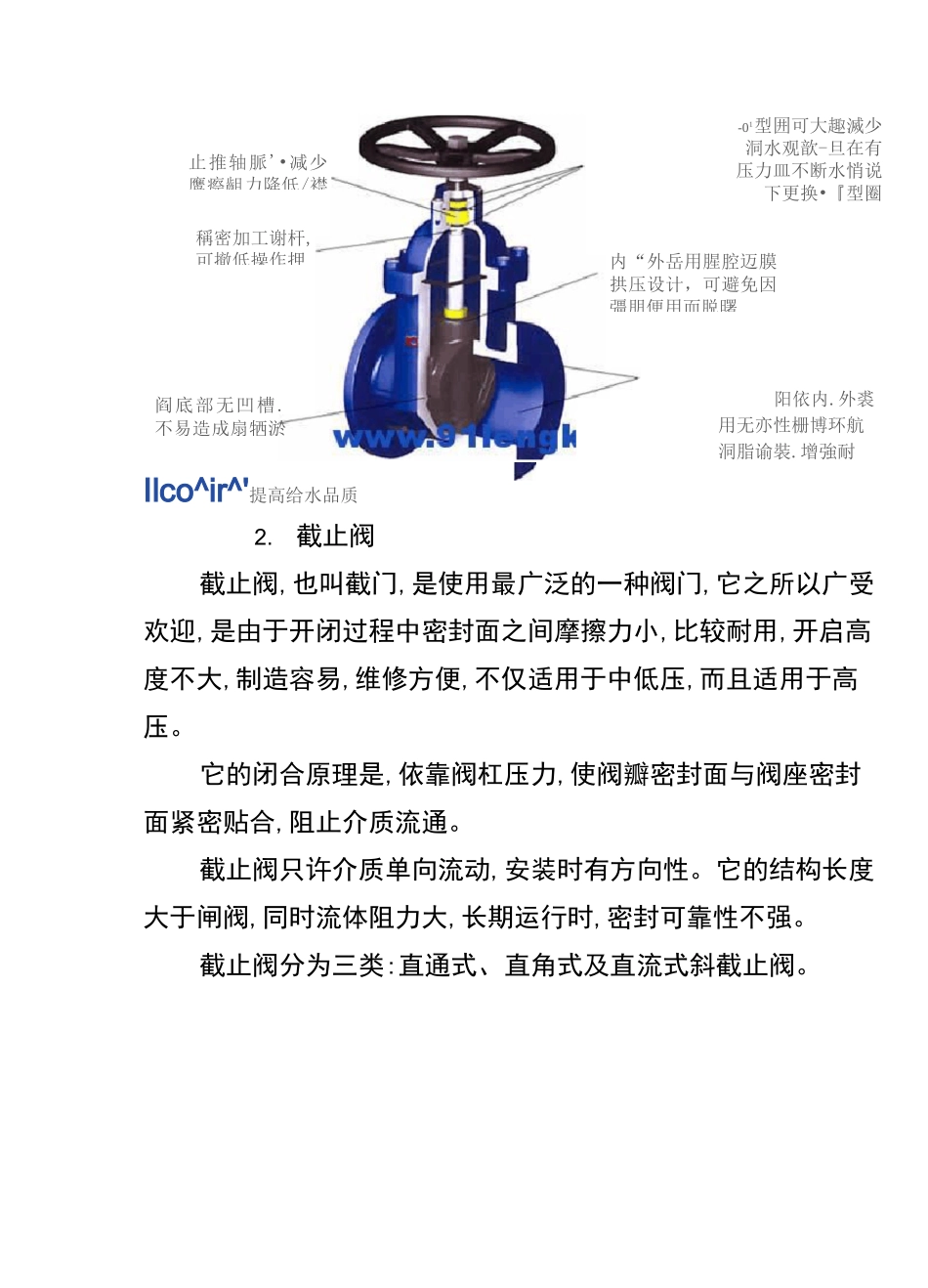

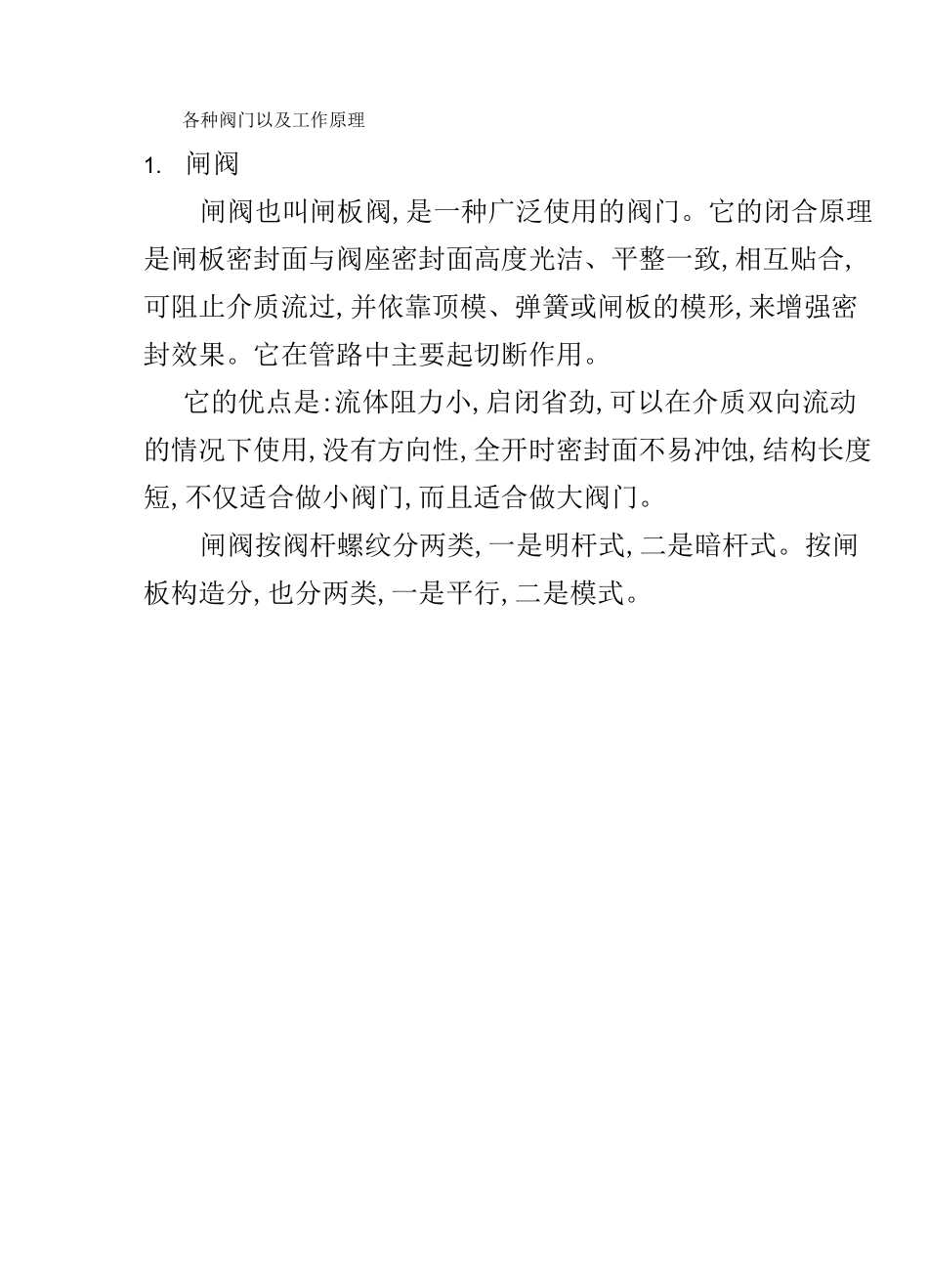

各种阀门以及工作原理1.闸阀闸阀也叫闸板阀,是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致,相互贴合,可阻止介质流过,并依靠顶模、弹簧或闸板的模形,来增强密封效果。它在管路中主要起切断作用。它的优点是:流体阻力小,启闭省劲,可以在介质双向流动的情况下使用,没有方向性,全开时密封面不易冲蚀,结构长度短,不仅适合做小阀门,而且适合做大阀门。闸阀按阀杆螺纹分两类,一是明杆式,二是暗杆式。按闸板构造分,也分两类,一是平行,二是模式。-01型囲可大趣滅少洞水观歆-旦在有压力皿不断水悄说下更换•『型圈阳依内.外裘用无亦性栅博环航洞脂谕裝.增強耐Ilco^ir^'提高给水品质2.截止阀截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。截止阀只许介质单向流动,安装时有方向性。它的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。截止阀分为三类:直通式、直角式及直流式斜截止阀。止推轴脈'•减少鹰瘵齟力降低/襟稱密加工谢杆,可撤低操作押内“外岳用腥腔迈膜拱压设计，可避免因彊朋便用而脱曙阎底部无凹槽.不易造成扇牺淤1L⑴L⑵m⑶I—⑷3.蝶阀蝶阀也叫蝴蝶阀,顾名思义,它的关键性部件好似蝴蝶迎风,自由回旋。蝶阀的阀瓣是圆盘,围绕阀座内的一个轴旋转,旋角的大小,便是阀门的开闭度。蝶阀具有轻巧的特点,比其他阀门要节省材料,结构简单,开闭迅速,切断和节流都能用,流体阻力小,操作省力。蝶阀,可以做成很大口径。能够使用蝶阀的地方,最好不要使闸阀,因为蝶阀比闸阀经济,而且调节性好。目前,蝶阀在热水管路得到广泛的使用。4tfUFrlengkuI、阀杆轴向走位装置N 阀魅 J球墨蒔钱4.去销连按£尼龙慣层嗪板&、对夹式滋兰连^FN6/-10/L&T轴套日;oi不锈砌4.球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。球阀分两类,一是浮动球式,二是固定球式。©w.91lengktr¥eom®®©®05.旋塞阀旋塞阀是依靠旋塞体绕阀体中心线旋转,以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单,外形尺寸小,操作时只须旋转 90 度,流体阻力也不大。其缺点是开关...
