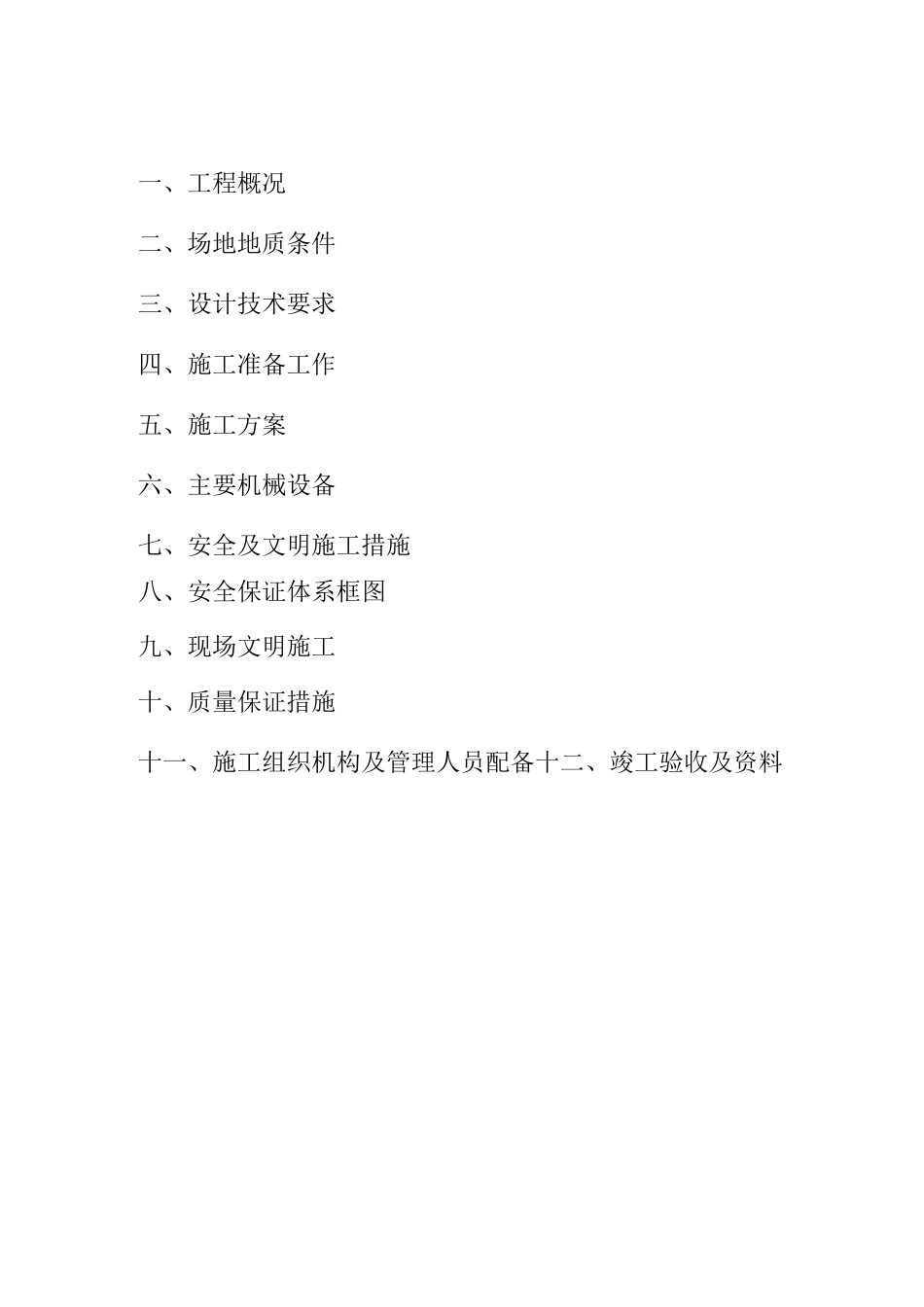

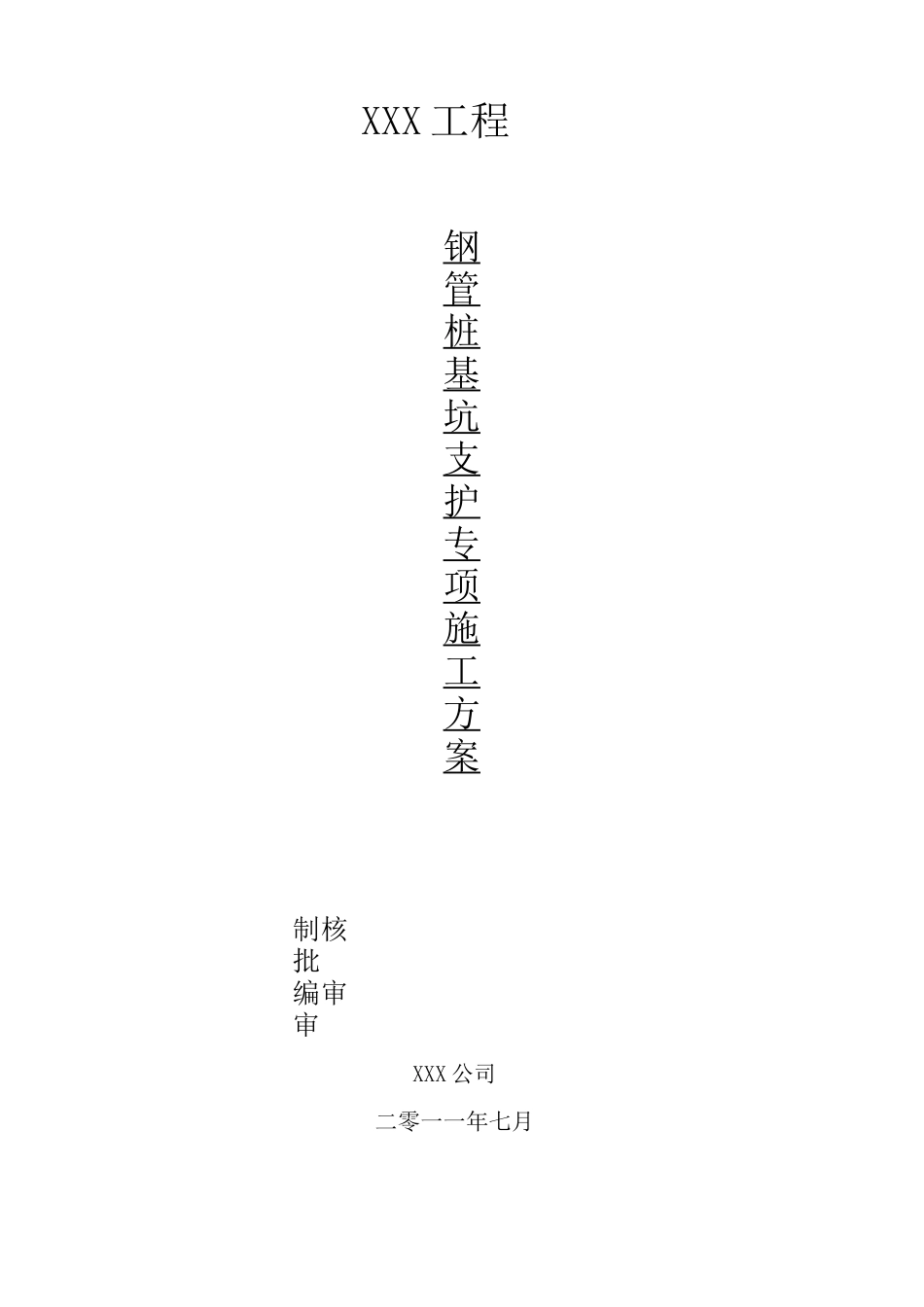

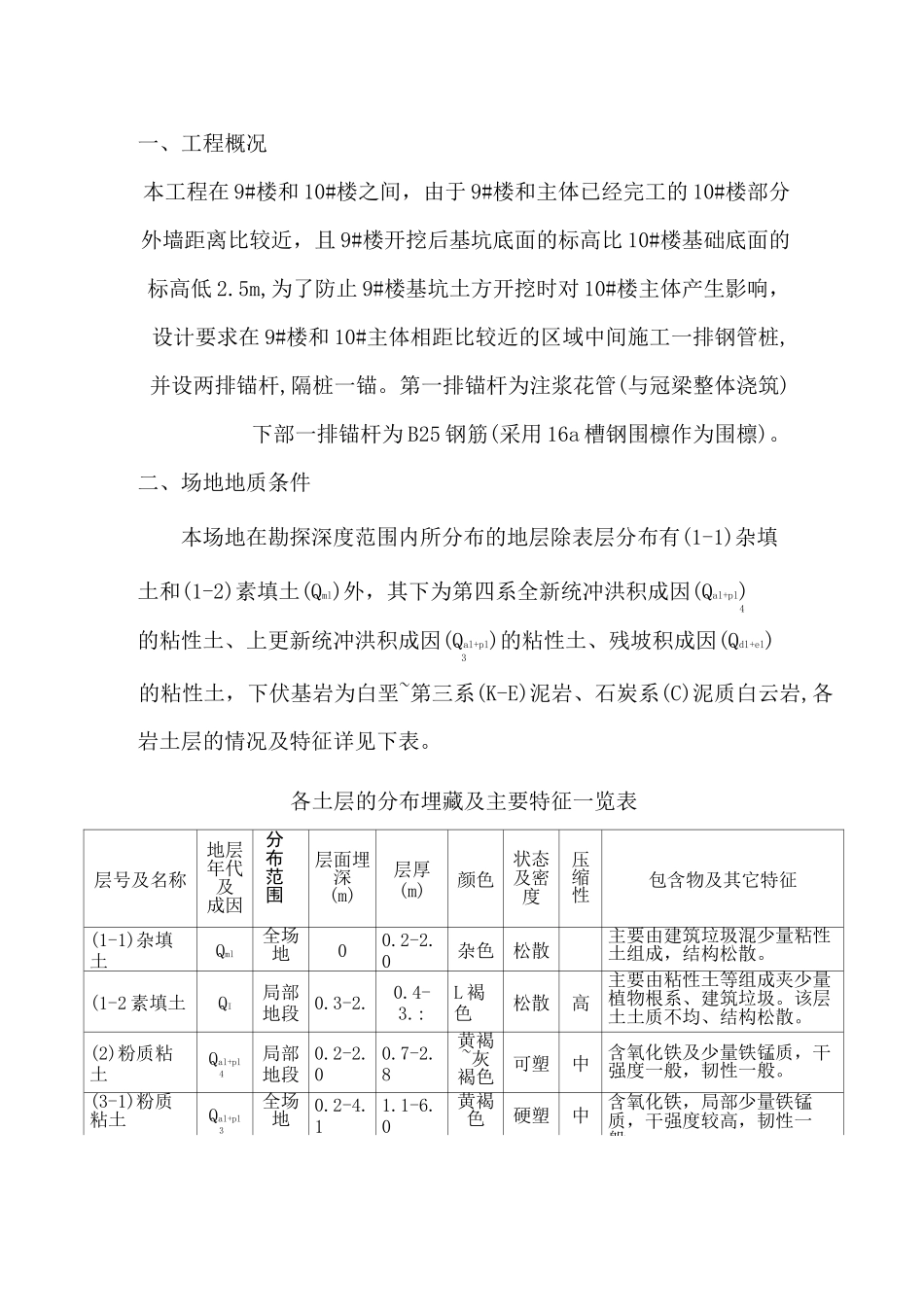

XXX 工程钢 管桩基坑支护专项施工方案制核批编审审XXX 公司二零一一年七月一、工程概况二、场地地质条件三、设计技术要求四、施工准备工作五、施工方案六、主要机械设备七、安全及文明施工措施八、安全保证体系框图九、现场文明施工十、质量保证措施十一、施工组织机构及管理人员配备十二、竣工验收及资料一、工程概况本工程在 9#楼和 10#楼之间，由于 9#楼和主体已经完工的 10#楼部分外墙距离比较近，且 9#楼开挖后基坑底面的标高比 10#楼基础底面的标高低 2.5m,为了防止 9#楼基坑土方开挖时对 10#楼主体产生影响，设计要求在 9#楼和 10#主体相距比较近的区域中间施工一排钢管桩,并设两排锚杆,隔桩一锚。第一排锚杆为注浆花管(与冠梁整体浇筑)下部一排锚杆为 B25 钢筋(采用 16a 槽钢围檩作为围檩)。二、场地地质条件本场地在勘探深度范围内所分布的地层除表层分布有(1-1)杂填土和(1-2)素填土(Qml)外，其下为第四系全新统冲洪积成因(Qal+pl)4的粘性土、上更新统冲洪积成因(Qal+pl)的粘性土、残坡积成因(Qdl+el)3的粘性土，下伏基岩为白垩~第三系(K-E)泥岩、石炭系(C)泥质白云岩,各岩土层的情况及特征详见下表。各土层的分布埋藏及主要特征一览表层号及名称地层年代及成因分布范围层面埋深(m)层厚(m)颜色状态及密度压缩性包含物及其它特征(1-1)杂填土Qml全场地00.2-2.0杂色松散主要由建筑垃圾混少量粘性土组成，结构松散。(1-2 素填土QI局部地段 0.3-2.0.4-3.:L 褐色松散高主要由粘性土等组成夹少量植物根系、建筑垃圾。该层土土质不均、结构松散。(2)粉质粘土Qal+pl4局部地段0.2-2.00.7-2.8黄褐~灰褐色可塑中含氧化铁及少量铁锰质，干强度一般，韧性一般。(3-1)粉质粘土Qal+pl3全场地0.2-4.11.1-6.0黄褐色硬塑中含氧化铁，局部少量铁锰质，干强度较高，韧性一般。(3-2)粉质粘土Qal+pl3局部地段1.7-5.50.7-4.6褐黄~褐红色可~硬塑中~低含氧化铁、铁锰质结核及少量条带状高岭土，局部夹少量碎石，干强度咼，韧性强。(3-3)粘土Qal+pl3全场地2.5-8.7最大揭露厚度20.0m褐黄~褐红色硬塑~坚硬中~低含氧化铁、云母片、铁锰结核及团块状灰白色高岭土，干强度较咼，韧性强。(4)粘土Qdl+el局部分布16.324.3最大揭露厚度6.0m褐黄色可~硬塑中为残坡积成因的粘性土，含氧化铁、铁锰质结核及咼岭土，夹少量未完全风化的基岩碎块，局部夹块石，成分主要为砂岩和灰岩。(5-1)强风化泥岩K-E大部分地段18.730.00.4~4.5浅黄色中~低原岩结构基本已破...
