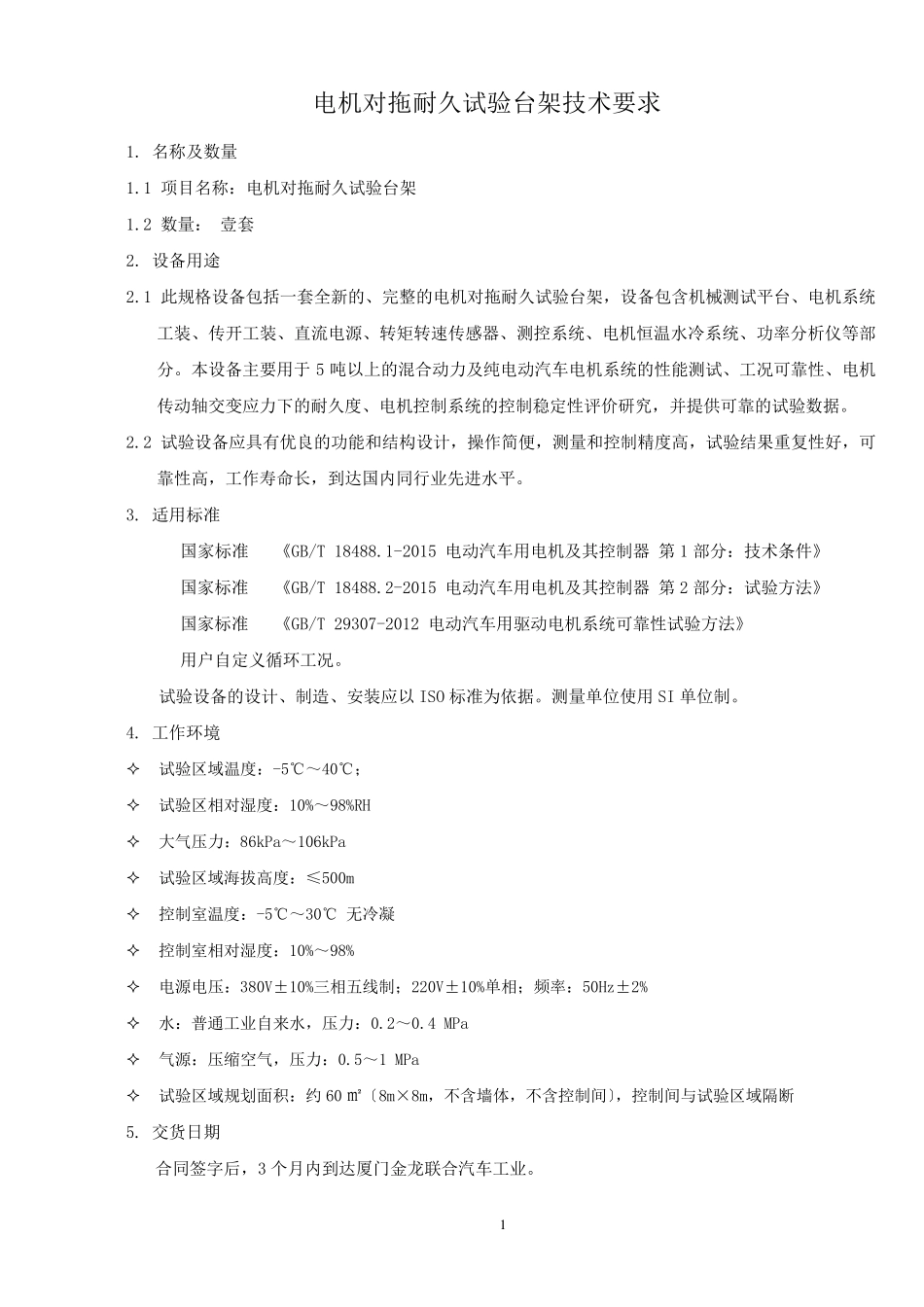

1 电机对拖耐久试验台架技术要求 1. 名称及数量 1.1 项目名称：电机对拖耐久试验台架 1.2 数量： 壹套 2. 设备用途 2.1 此规格设备包括一套全新的、完整的电机对拖耐久试验台架，设备包含机械测试平台、电机系统工装、传开工装、直流电源、转矩转速传感器、测控系统、电机恒温水冷系统、功率分析仪等部分。本设备主要用于5 吨以上的混合动力及纯电动汽车电机系统的性能测试、工况可靠性、电机传动轴交变应力下的耐久度、电机控制系统的控制稳定性评价研究，并提供可靠的试验数据。 2.2 试验设备应具有优良的功能和结构设计，操作简便，测量和控制精度高，试验结果重复性好，可靠性高，工作寿命长，到达国内同行业先进水平。 3. 适用标准 国家标准 《GB/T 18488.1-2015 电动汽车用电机及其控制器 第1 部分：技术条件》 国家标准 《GB/T 18488.2-2015 电动汽车用电机及其控制器 第2 部分：试验方法》 国家标准 《GB/T 29307-2012 电动汽车用驱动电机系统可靠性试验方法》 用户自定义循环工况。 试验设备的设计、制造、安装应以ISO 标准为依据。测量单位使用SI 单位制。 4. 工作环境  试验区域温度：-5℃～40℃；  试验区相对湿度：10%～98%RH  大气压力：86kPa～106kPa  试验区域海拔高度：≤500m  控制室温度：-5℃～30℃ 无冷凝  控制室相对湿度：10%～98%  电源电压：380V±10%三相五线制；220V±10%单相；频率：50Hz±2%  水：普通工业自来水，压力：0.2～0.4 MPa  气源：压缩空气，压力：0.5～1 MPa  试验区域规划面积：约60 ㎡〔8m×8m，不含墙体，不含控制间〕，控制间与试验区域隔断 5. 交货日期 合同签字后，3 个月内到达厦门金龙联合汽车工业。 2 6. 设备需求一览表 下面列出的供货范围和数量是必需的，但是，为了满足用户的实际使用要求，又不能仅局限于下面的供货范围； 7. 设备详细技术要求 7.1 总体要求 电机对拖耐久台架试验室主旨在于研究新能源商用车辆电机系统，建立一个进行电机可靠性试验，同时兼顾电机常规性能测试的综合台架试验室。除了能进行电机常规性能测试的外，台架还能够进行电机常序号 产品名称 数量 备注 1 机械测试平台〔含底座、减震及所需的试验工装〕 1 套 非标设计 2 被测电机支座支架〔通用规格〕 1 套 非标设计 3 陪测电机支座支架〔通用规格〕 1 套 非标设计 4 传感器安装支架 1 套...
