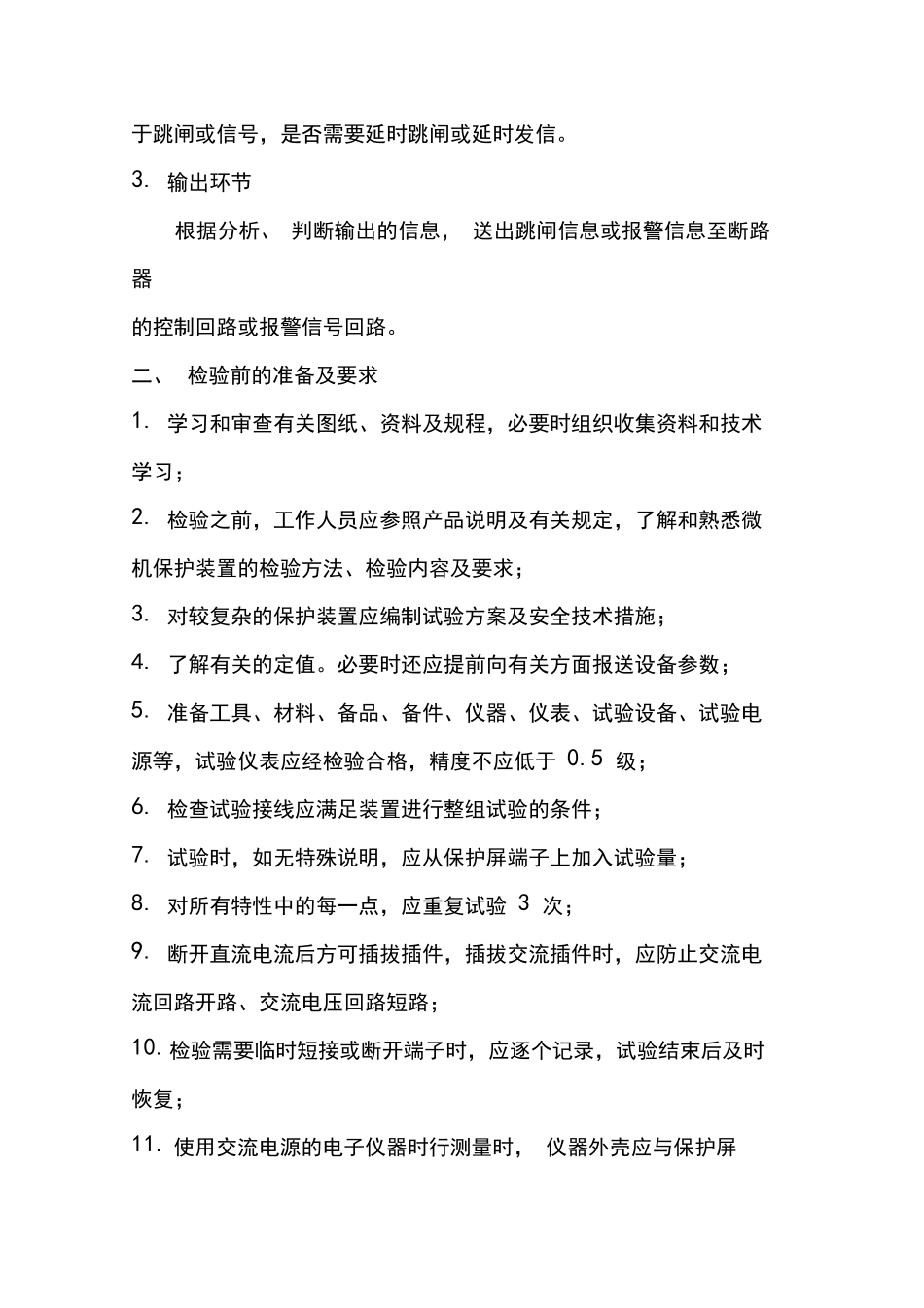

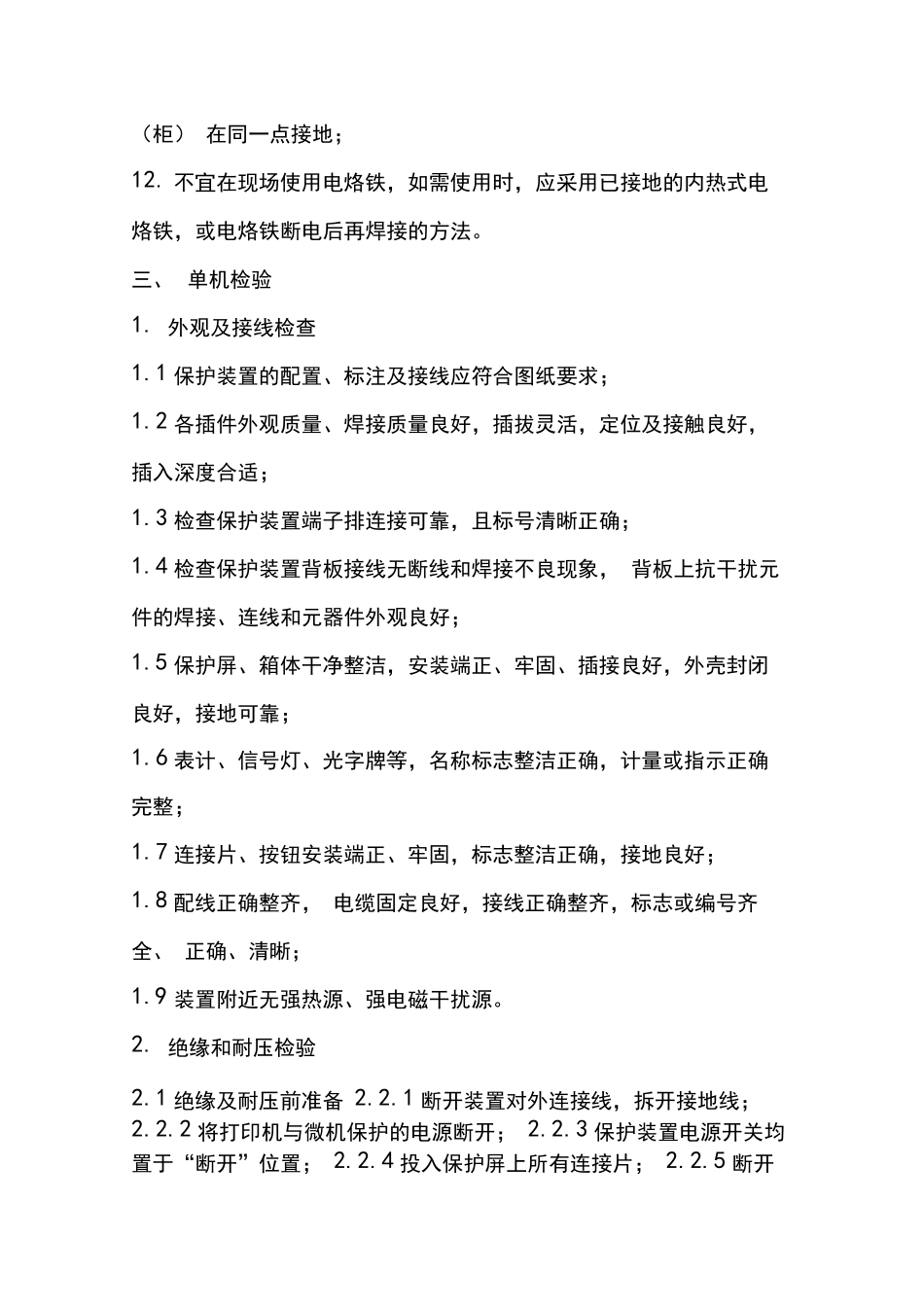

继电保护装置 当前,随着电网新技术的不断引进, 各类新型微机保护装置已广 泛投入使用, 在大幅提高继电保护装置性能可靠性的同时, 也对现场 继电保护的检验提出了新的不同的要求, 因此,现场的继电保护检验 工作必须规范化、标准化,统一检验标准,提高检验质量,才能更好 地满足现场运行的需要。 一、 继电保护装置的组成 实现继电保护功能的设备称为继电保护装置, 继电保护装置就是 当电力系统中的电力元件 (如发电机、线路等 )或电力系统本身发生了 故障危及电力系统安全运行时, 能够向运行值班人员及时发出警告信 号,或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的 一种自动化措施和设备。 虽然继电保护有多种类型, 其装置也各不相同, 但都包含着下列 主要的环节: 1. 信号的采集、测量环节 采集、测量环节将保护对象 (输电线路、 主变、母线等电气设备) 的电气量通过测量元件 (电流互感器和电压互感器) 转换为继电保护 的输入信息,通过与整定值 (继电保护装置预先设置好的参数)进行 比较,鉴别被保护设备有无故障或是否在正常状态运行, 并输出相应 的保护信息。 2. 分析、判断环节 根据测量元件的信息,分析、判断保护装置的动作行为,如动作 于跳闸或信号,是否需要延时跳闸或延时发信。 3. 输出环节 根据分析、 判断输出的信息, 送出跳闸信息或报警信息至断路器 的控制回路或报警信号回路。 二、 检验前的准备及要求 1. 学习和审查有关图纸、资料及规程,必要时组织收集资料和技术 学习; 2. 检验之前,工作人员应参照产品说明及有关规定,了解和熟悉微 机保护装置的检验方法、检验内容及要求; 3. 对较复杂的保护装置应编制试验方案及安全技术措施; 4. 了解有关的定值。必要时还应提前向有关方面报送设备参数; 5. 准备工具、材料、备品、备件、仪器、仪表、试验设备、试验电 源等,试验仪表应经检验合格,精度不应低于 0.5 级; 6. 检查试验接线应满足装置进行整组试验的条件; 7. 试验时,如无特殊说明,应从保护屏端子上加入试验量; 8. 对所有特性中的每一点,应重复试验 3 次; 9. 断开直流电流后方可插拔插件,插拔交流插件时,应防止交流电 流回路开路、交流电压回路短路; 10. 检验需要临时短接或断开端子时,应逐个记录,试验结束后及时 恢复; 11. 使用交流电源的电子仪器时行测量时, 仪器外壳应与保护屏...
